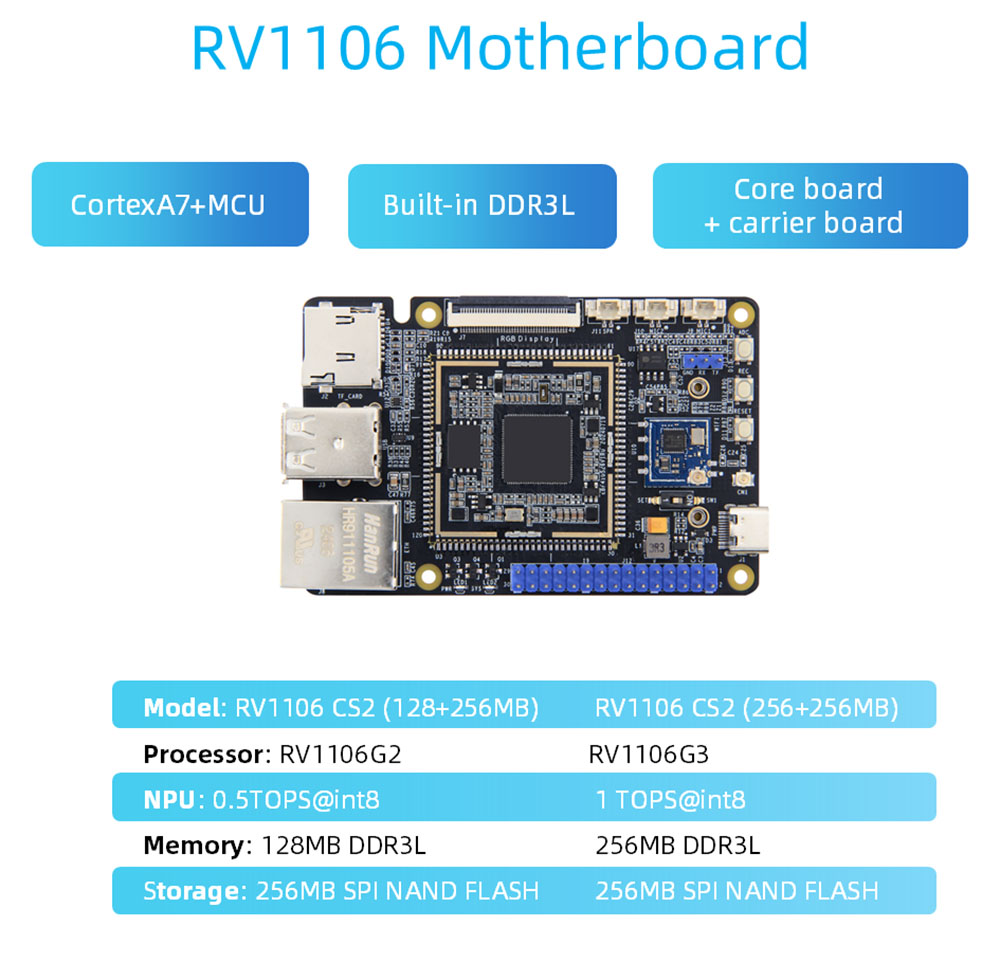

रॉकचिप RV1106 मदरबोर्ड

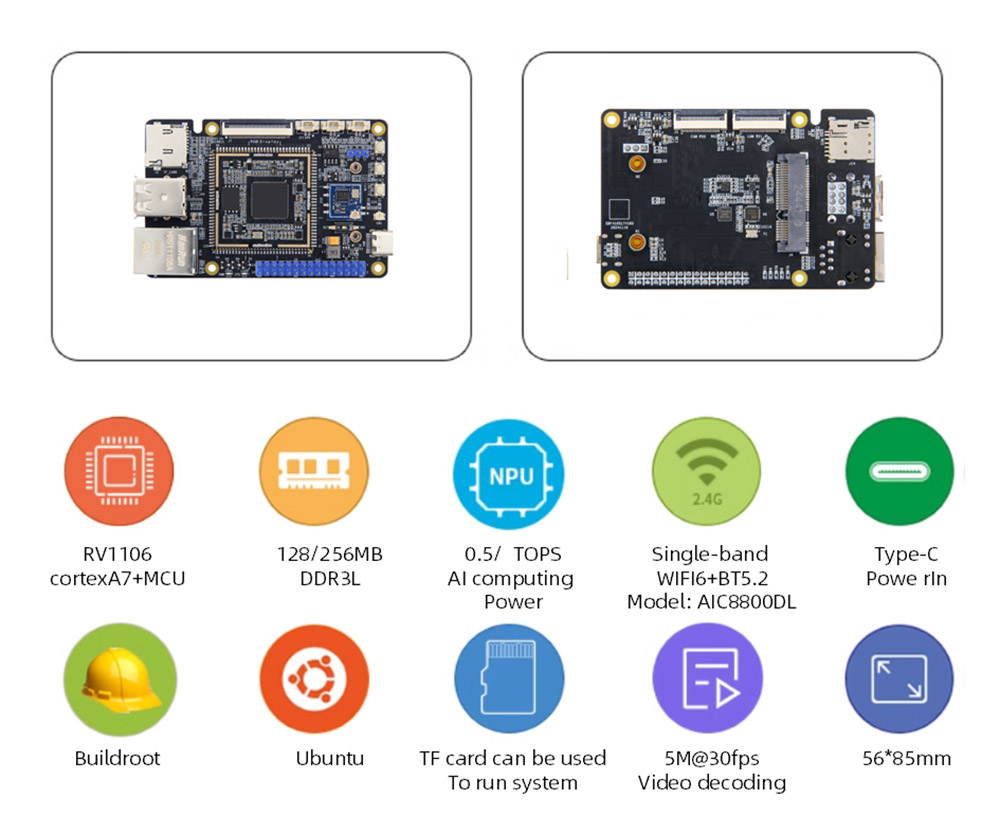

TP-RV1106 बोर्ड मुख्य रूप से निर्माताओं और एम्बेडेड एंट्री-लेवल डेवलपर्स के उद्देश्य से है, और इसका उपयोग स्मार्ट होम, सिक्योरिटी मॉनिटरिंग, इंडस्ट्रियल ऑटोमेशन, कंज्यूमर इलेक्ट्रॉनिक्स, इंटरनेट ऑफ थिंग्स, एजुकेशन और एंटरटेनमेंट जैसे विभिन्न क्षेत्रों में विकास के लिए किया जा सकता है।

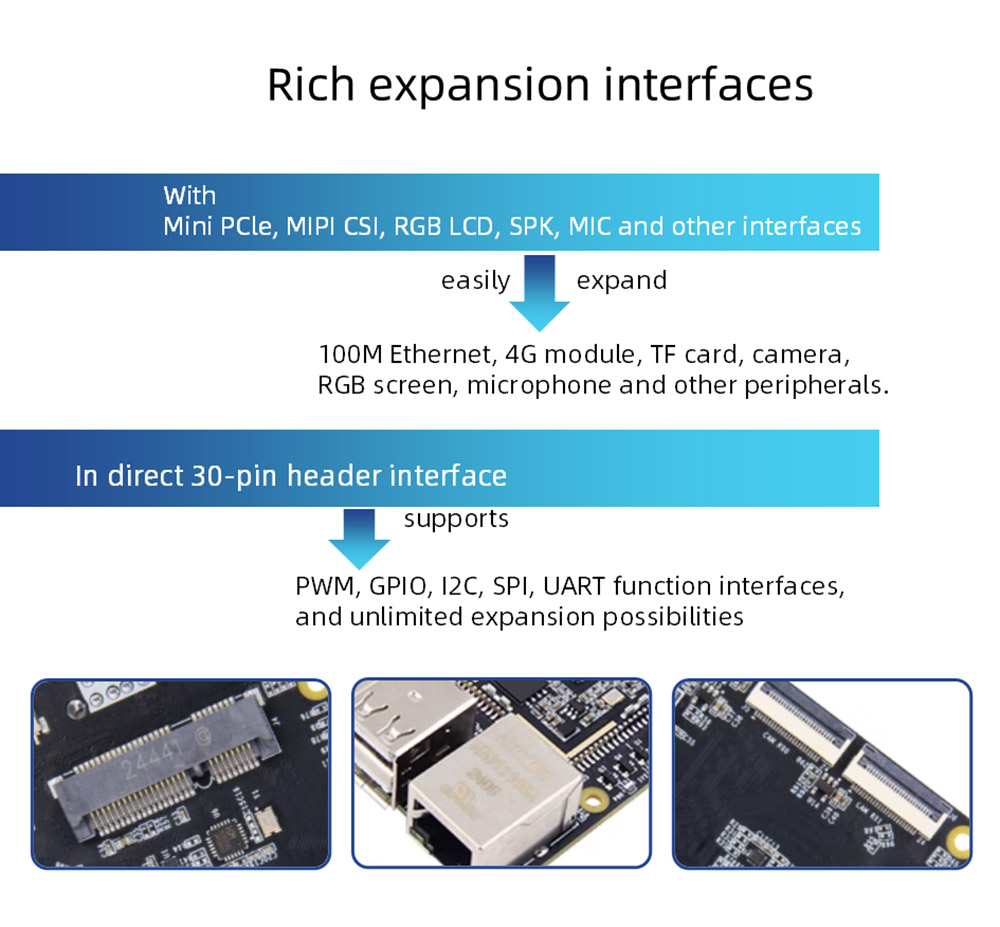

रॉकचिप RV1106 को मुख्य चिप के रूप में उपयोग करें, सिंगल-बैंड Wifi6+BT5.2 वायरलेस मॉड्यूल USB2.0 होस्ट, 100m ईथरनेट, TF कार्ड धारक, MIPI कैमरा, MIC, SPK और अन्य परिधीय, 30pin विन्यास योग्य पिन, समर्थन GPIO, SPI, I2C, UART, PWM फ़ंक्शन के साथ।

अंतर्निहित स्वतंत्र एनपीयू कंप्यूटिंग शक्ति 0.5T/1tops@int8 तक पहुंच सकती है, कैमरे के साथ योलो वीडियो वास्तविक समय मान्यता, चित्र मान्यता और अन्य कार्यों का एहसास हो सकता है।

अंतर्निहित कम-लेटेंसी वीडियो एन्कोडिंग मॉड्यूल, 5M@30fps H264/H265 वीडियो एन्कोडिंग, 4M@60FPS JPEG/MJPEG एन्कोडिंग तक का समर्थन कर सकता है, और कई बिट दर नियंत्रण विधियों का समर्थन करता है।

बोर्ड केवल 56*85 मिमी, छोटे और उत्तम, कम बिजली की खपत और उच्च प्रदर्शन के आकार के साथ दो वैकल्पिक मेमोरी कॉन्फ़िगरेशन प्रदान करता है, और आसानी से लिनक्स सिस्टम चला सकता है।

बिल्डरूट सिस्टम इमेज, पूरी तरह से ओपन सोर्स डेटा, ट्यूटोरियल डॉक्यूमेंट्स, पूरा एसडीके ड्राइवर डेवलपमेंट पैकेज, पीडीएफ स्कीमेटिक्स और अन्य संसाधनों को उपयोगकर्ता के उपयोग और माध्यमिक विकास को सुविधाजनक बनाने के लिए प्रदान करता है।

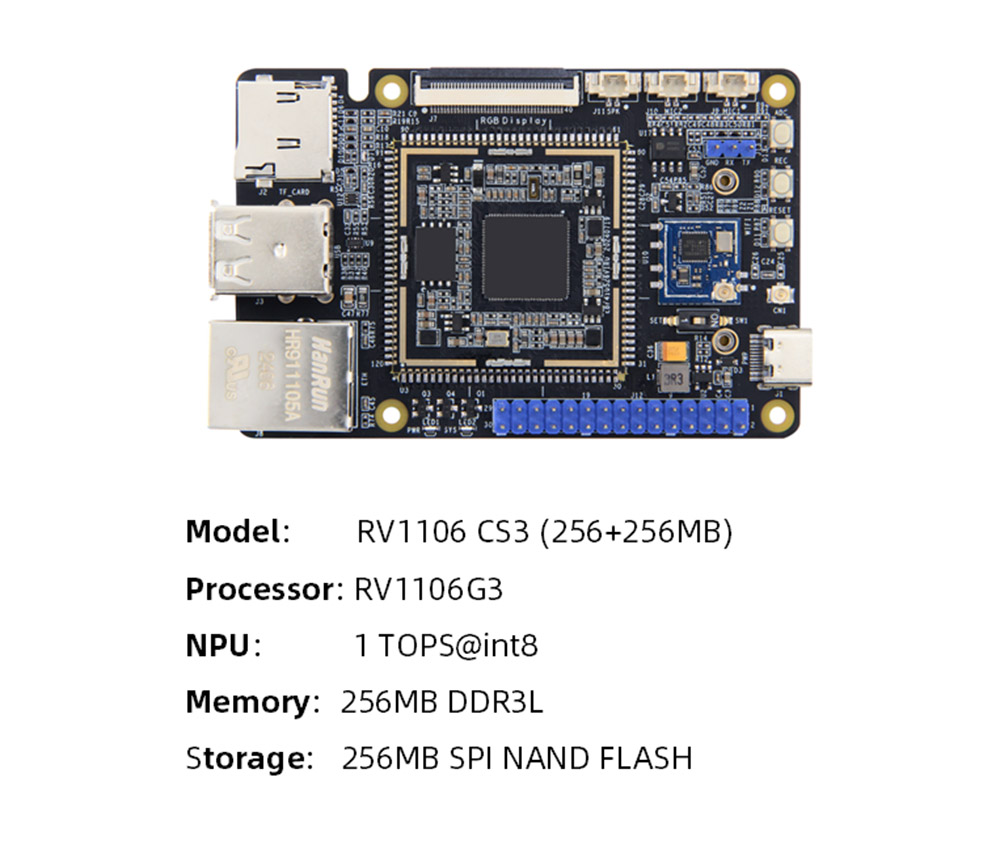

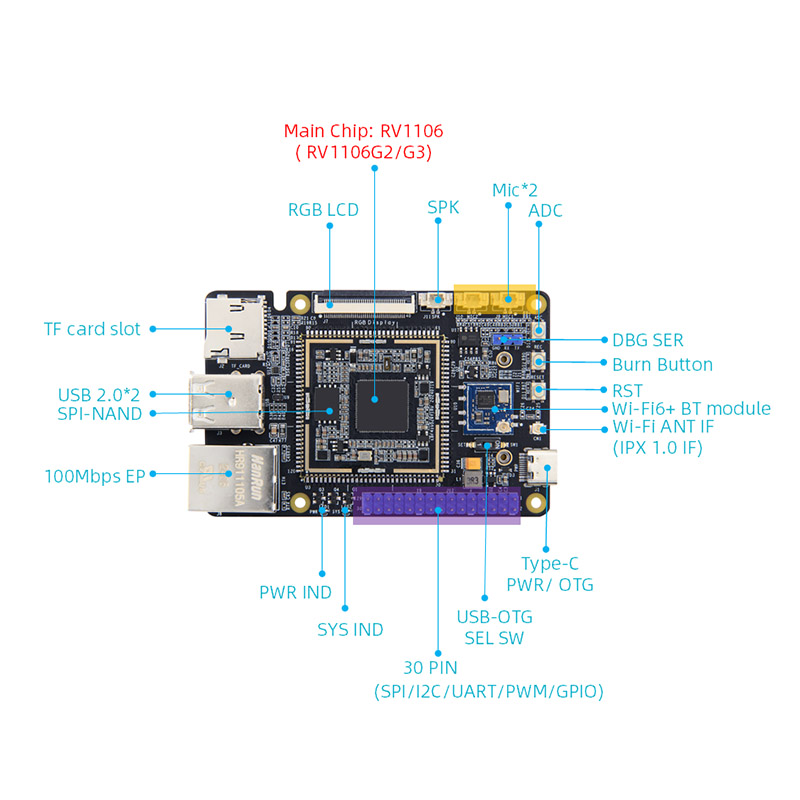

RV1106 मदरबोर्ड हार्डवेयर विनिर्देश

 CPU: मुख्य चिप: RV1106, Cortexa7+MCU

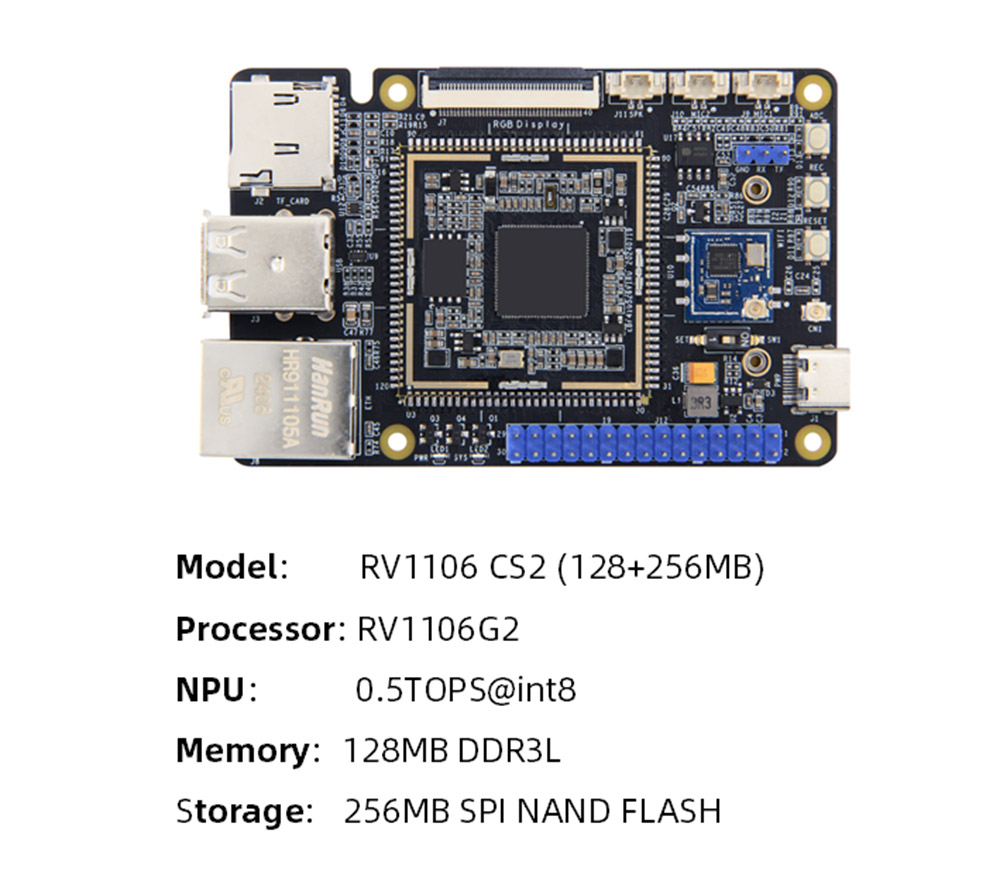

 मेमोरी: एम्बेडेड DDR3L, वैकल्पिक RV1106G2: 128MB/RV1106G3: 256MB

 भंडारण: SPI-NAND फ्लैश, क्षमता: 256MB

 AI कंप्यूटिंग पावर: RV1106G2: 0.5tops@int8.rv1106g3: 1tops@int8

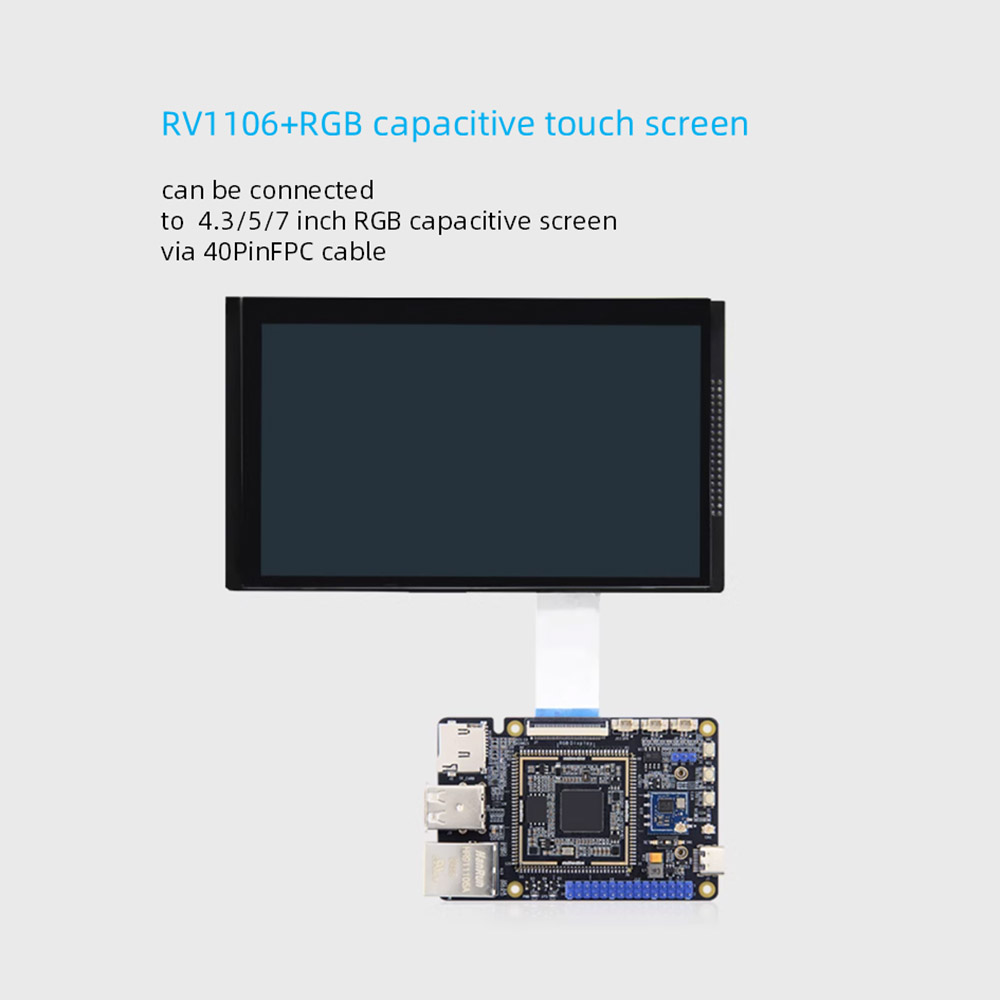

 डिस्प्ले: 40PIN FPC इंटरफ़ेस 0.5 मिमी रिक्ति, 18Bit RGB इंटरफ़ेस समय, FPC केबल के माध्यम से सीधे हमारे 4.3/5/7-इंच RGB इंटरफ़ेस कैपेसिटिव स्क्रीन से जुड़ा हो सकता है

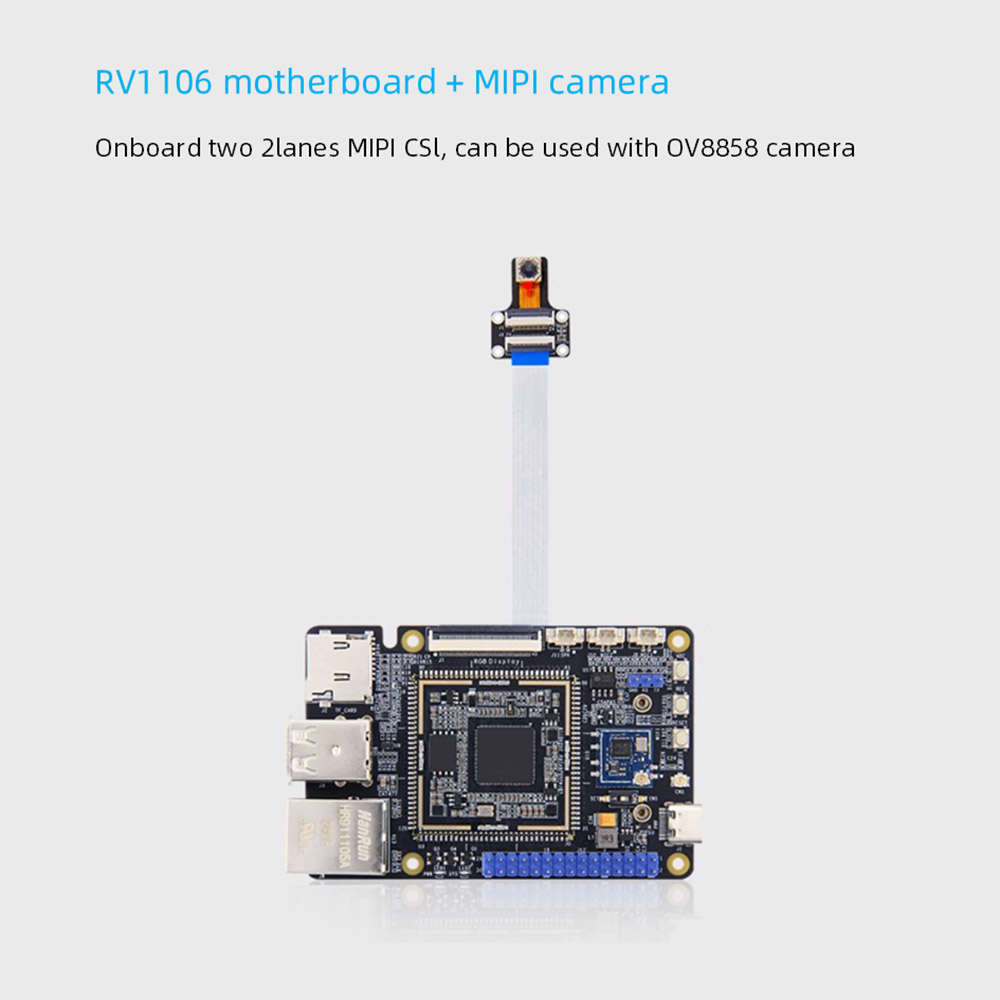

 कैमरा: दो 2lanes Mipicsi इनपुट, सिंगल चैनल 5M@30fps इनपुट तक का समर्थन करता है, दोहरी चैनल 1080p तक का समर्थन करता है@30fps एक साथ इनपुट

 पावर इंटरफ़ेस: 5V@1 ए डीसी इनपुट, टाइप-सी इंटरफ़ेस, का उपयोग छवियों को जलाने के लिए भी किया जा सकता है

 ईथरनेट: 100 मीटर ईथरनेट पोर्ट*1, 10/100Mbps डेटा ट्रांसमिशन दर का समर्थन करता है

 PCLE इंटरफ़ेस: मिनी-PCLE इंटरफ़ेस*1, USB प्रोटोकॉल संचार का उपयोग करके PCIE नेटवर्क कार्ड कनेक्ट कर सकते हैं

 सिम कार्ड: सिम कार्ड धारक*1, सिम कार्ड फ़ंक्शन को 4 जी मॉड्यूल के साथ उपयोग करने की आवश्यकता है

 TF कार्ड धारक: SD2.0 इंटरफ़ेस, 512GB तक का समर्थन करता है, TF कार्ड बूट सिस्टम का समर्थन करता है

 USB2.0: USB होस्ट टाइप-ए इंटरफ़ेस*2

 USB-OTG: टाइप-ए, डिवाइस पर स्विच करने पर होस्ट करें जब टाइप-सी पर स्विच किया जाता है

 चयन स्विच

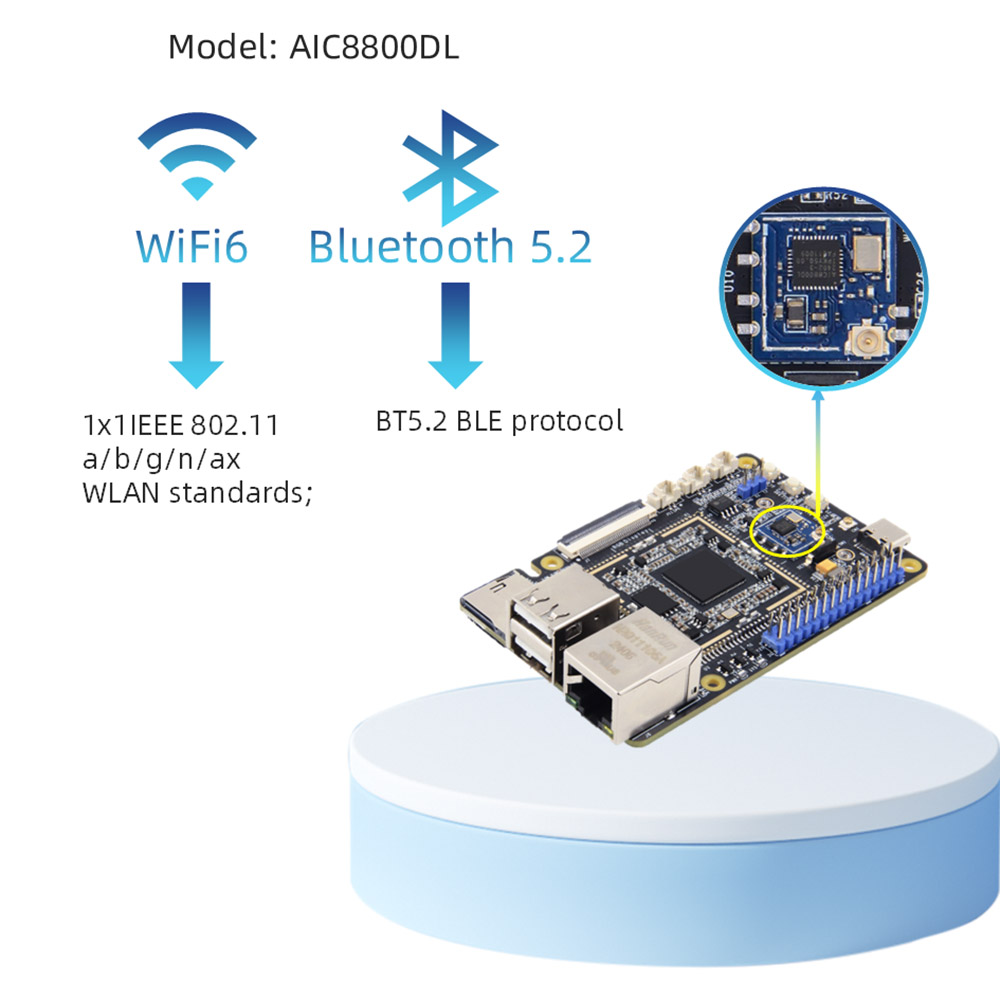

 वाईफाई+ब्लूटूथ: ऑनबोर्ड सपोर्ट 2.4GWIFI6+BT5.2 BLE, मॉडल: AIC8800DL30

 IO इंटरफ़ेस: Pin2.54 पिन इंटरफ़ेस, GPIO, SPI, I2C, UART, PWM फ़ंक्शन का समर्थन करता है

 डिबग सीरियल पोर्ट: डिफ़ॉल्ट पैरामीटर 115200-8-N-1

 ऑडियो: माइक्रोफोन इंटरफ़ेस*2, डुअल-चैनल माइक इनपुट; स्पीकर इंटरफ़ेस*1, सिंगल-चैनल एसपीके प्लेबैक (बाएं चैनल)

 बटन: रीसेट बटन*1; बर्न बटन*1; एडीसी बटन*1

 एलईडी: पावर इंडिकेटर*1; सिस्टम इंडिकेटर*1

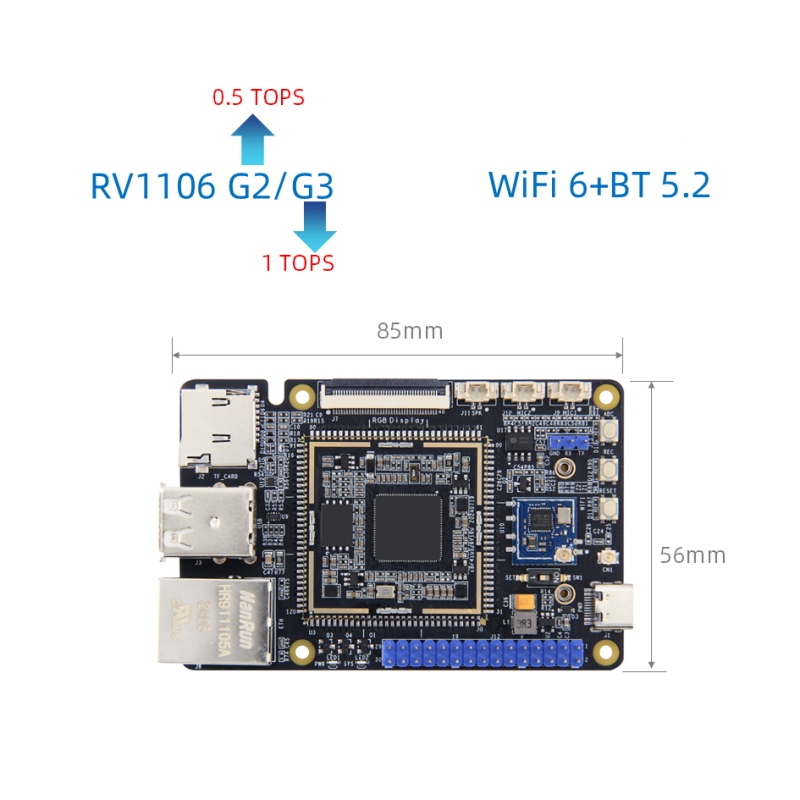

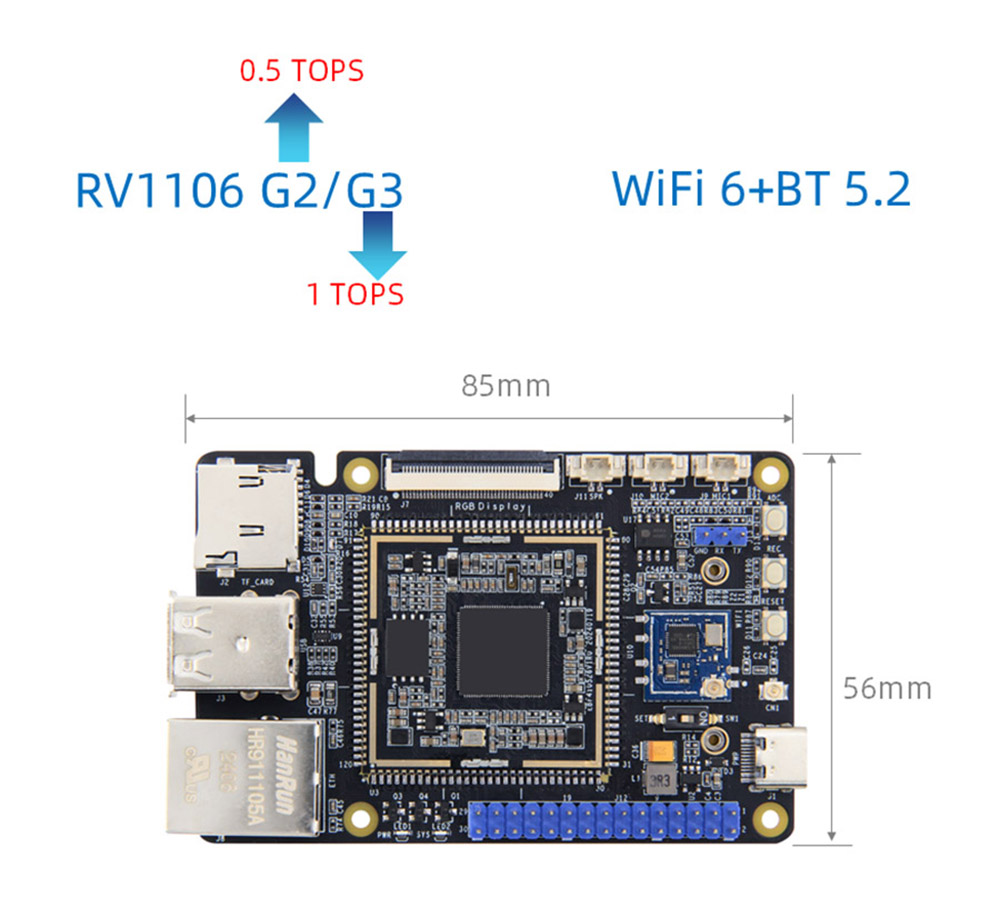

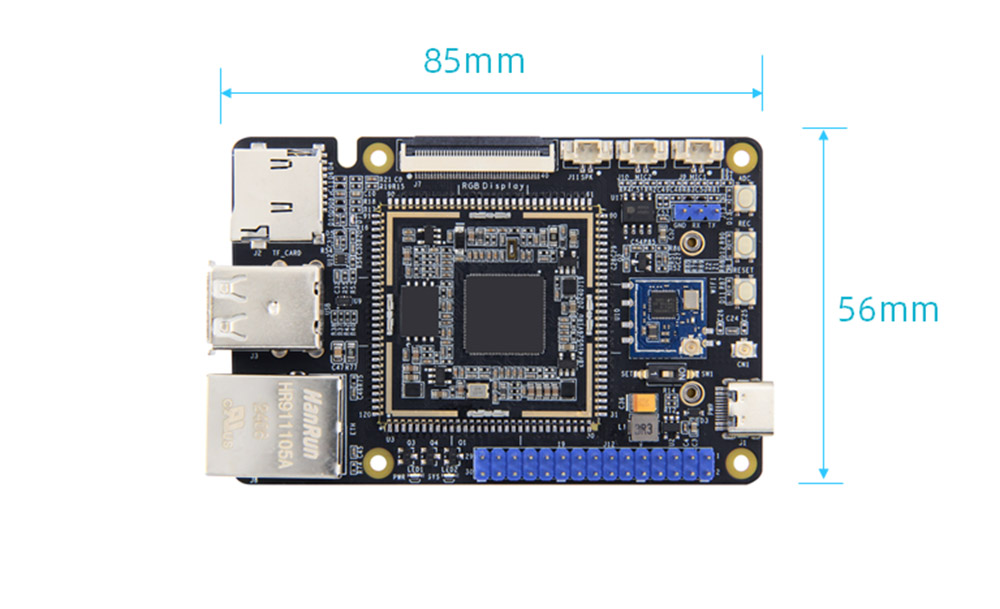

 आकार: 56*85 मिमी

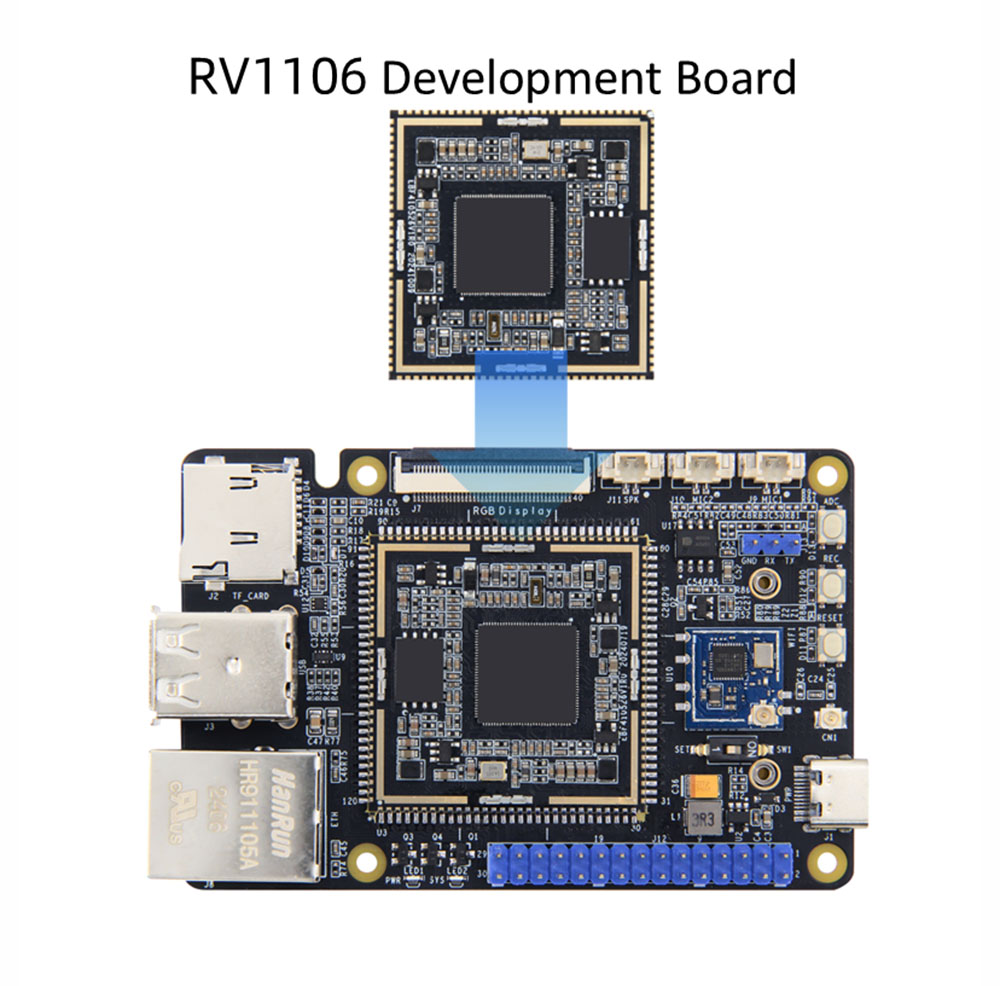

मिलान कोर बोर्ड उपलब्ध है

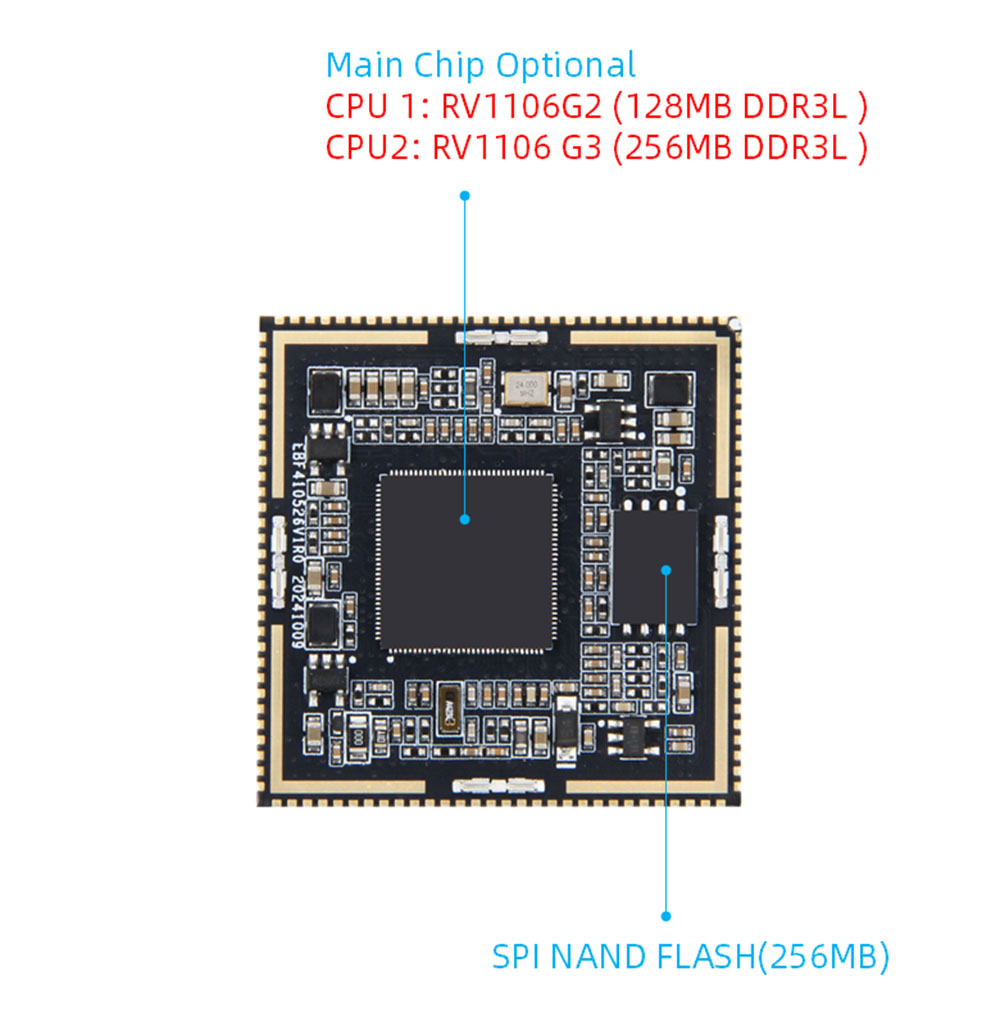

कोर बोर्ड हार्डवेयर विन्यास

 CPU: मुख्य चिप: RV1106, Cortexa7+MCU

 मेमोरी: एम्बेडेड DDR3L, वैकल्पिक RV1106G2: 128MB/RV1106G3: 256MB

 भंडारण: 256MB स्पिनैंड फ्लैश

 AI कम्प्यूटिंग पावर: RV1106G2: 0.5tops@int8, RV1106G3: 1TOPS@int8

 इंटरफ़ेस: स्पिनैंड फ्लैश को छोड़कर, 10 पूरी तरह से बाहर हैं, जिसमें 1 एनपीओआर रीसेट पिन और 3 यूएसबी समर्पित पिन सहित 84 जीपीआईओ शामिल हैं

 पीसीबी: 4 परतें, विसर्जन सोना डिजाइन

 आकार: 35*35 मिमी

संकेत पिन

 नेटवर्क पोर्ट: 1 100 मीटर ईथरनेट

 सीरियल पोर्ट: 6

 I, C: 5

 SPI: 2

 एडीसी: 1

 पीडब्लूएम: 12

 I2S: 1

 USB: 1

 कैमरा: 2

 JTAG: 1

 एलसीडी: 1

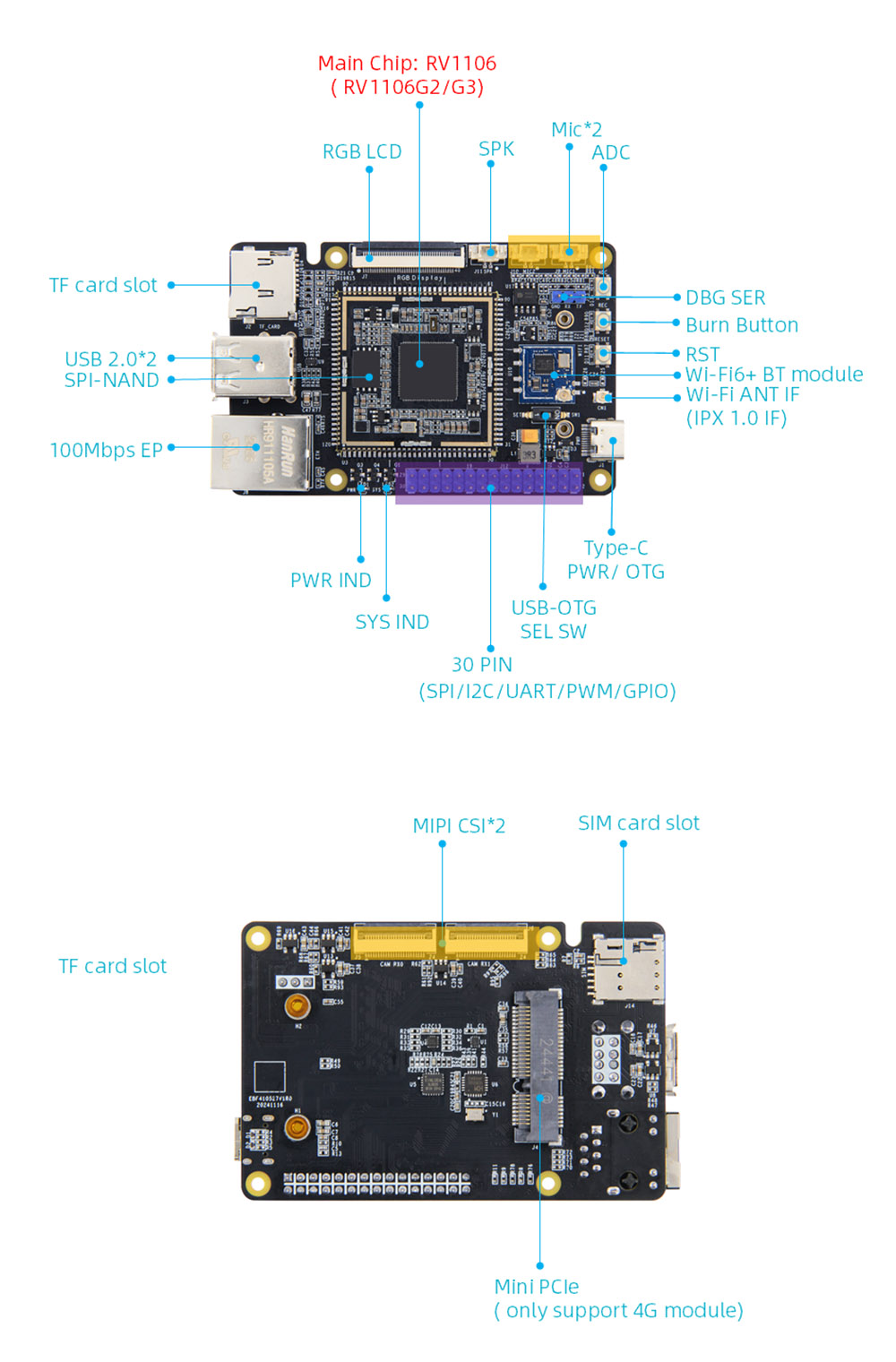

RV1106 बोर्ड विवरण
