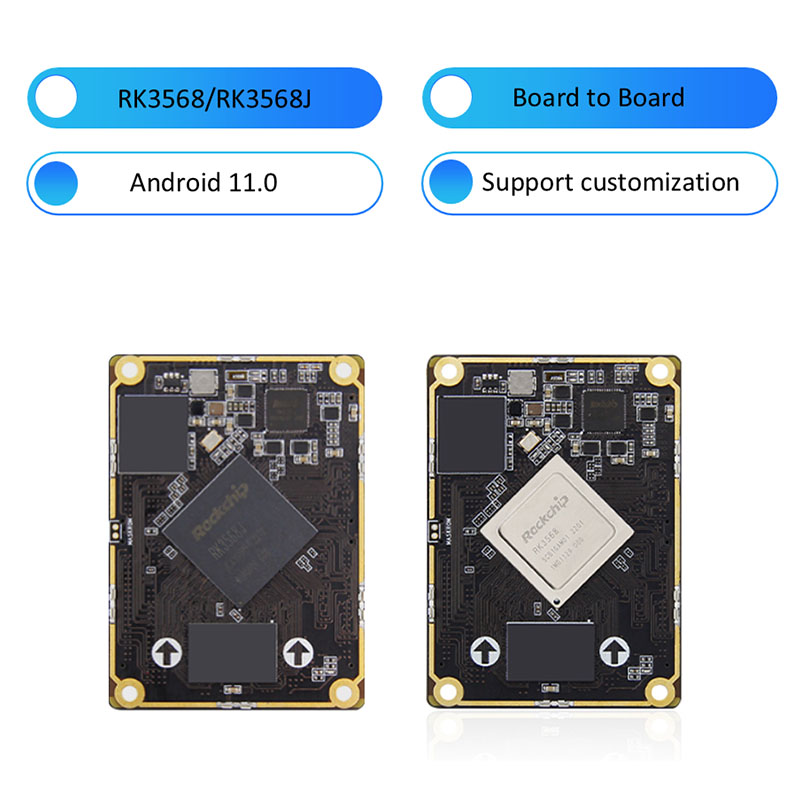

RK3568J RK3568 बोर्ड को बोर्ड के लिए बोर्ड के लिए बोर्ड

इस पूर्ण-विशेषताओं वाले बोर्ड (BTB इंटरफ़ेस) का उपयोग उच्च प्रदर्शन वाले एकल-बोर्ड कंप्यूटर के रूप में किया जा सकता है और प्रदर्शन, नियंत्रण, नेटवर्क ट्रांसमिशन, फ़ाइल संग्रहण, एज कंप्यूटिंग और अन्य परिदृश्यों के लिए एम्बेडेड मदरबोर्ड।

मुख्य चिप के रूप में RockChiprk3568 (वाणिज्यिक ग्रेड)/RK3568J (औद्योगिक ग्रेड) का उपयोग करते हुए, यह 22NM प्रक्रिया प्रौद्योगिकी को अपनाता है, 2.0GHz की अधिकतम आवृत्ति के साथ, एकीकृत क्वाड-कोर 64-बिट कॉर्टेक्स-ए 555 प्रोसेसर और Malig522ee ग्राफिक्स प्रोसेसर, 4k डिकोडिंग और 1080p डबल, एड्रिंक, 1080p, समर्थन करता है। लाइटवेट आर्टिफिशियल इंटेलिजेंस एप्लिकेशन।

चुनने के लिए विभिन्न प्रकार के मेमोरी और स्टोरेज संयोजनों को प्रदान करें, संतुलित ऑनबोर्ड हार्डवेयर कॉन्फ़िगरेशन, अनुप्रयोगों की विस्तृत श्रृंखला।

अंतर्निहित स्वतंत्र एनपीयू कंप्यूटिंग शक्ति 1TOPS (3568J IS 512MACNPU) तक पहुंच सकती है, इसका उपयोग हल्के कृत्रिम खुफिया अनुप्रयोगों के लिए किया जा सकता है।

इसमें उच्च एकीकरण और समृद्ध विस्तार इंटरफेस हैं, और यह दोहरी गीगाबिट ईथरनेट पोर्ट्स, एचडीएमआई, ईडीपी, 5minipcle, एसएटीए, एम। 2, यूएसबी 3, यूएसबी 2.0, एमआईपीआई स्क्रीन इंटरफ़ेस, एमआईपीआई कैमरा इंटरफ़ेस, ऑडियो इंटरफ़ेस और अन्य परिधीयों से सुसज्जित है।

आधिकारिक तौर पर मुख्यधारा Andriod 11, Debain, Ubuntu ऑपरेटिंग सिस्टम छवियों का समर्थन करता है, और विभिन्न अनुप्रयोग वातावरणों की एक किस्म पर लागू किया जा सकता है।

पूरी तरह से खुले स्रोत, आधिकारिक ट्यूटोरियल, पूर्ण एसडीके ड्राइवर विकास पैकेज, डिजाइन स्कीमेटिक्स और अन्य संसाधनों को प्रदान करें, आप आसानी से मृत छोरों के बिना आरंभ कर सकते हैं।

RK3568J RK3568 बोर्ड के लिए बोर्ड सोम कोर बोर्ड सुविधाओं के लिए

यह हमारे RK3566 BTB कोर बोर्ड के साथ एक बेसबोर्ड साझा कर सकता है। दूसरे शब्दों में, आपको केवल दो कोर बोर्डों का समर्थन करने के लिए एक बेसबोर्ड डिजाइन करने की आवश्यकता है।

वाणिज्यिक ग्रेड और औद्योगिक ग्रेड उपलब्ध हैं।

उच्च गुणवत्ता के साथ उचित मूल्य।

इस्तेमाल के लिए तैयार। कई ऑपरेटिंग सिस्टम का समर्थन करता है।

दोहरी गीगाबिट ईथरनेट इंटरफेस, डायनेमिक वोल्टेज विनियमन का समर्थन करें।

अंतर्निहित स्वतंत्र एनपीयू, कंप्यूटिंग शक्ति 512MAC/1TOPS तक पहुंच सकती है।

मुख्यधारा के आर्किटेक्चर मॉडल के एक-क्लिक स्विचिंग का समर्थन करता है, इसका उपयोग हल्के कृत्रिम खुफिया अनुप्रयोगों के लिए किया जा सकता है।

शक्तिशाली छवि विश्लेषण क्षमताएं, आसान डिकोडिंग 4K 4K@60 फ्रेम H.264 \ H.265 \ VP9 प्रारूप डिकोडिंग और 1080p60 फ्रेम H.264 \ H.265 प्रारूप एन्कोडिंग का समर्थन करता है।

दोहरे स्क्रीन डिस्प्ले, हाई-डेफिनिशन और पोर्टेबल।

दोहरे स्क्रीन डिस्प्ले का समर्थन करें, एक ही समय में 4K60 फ्रेम + 1080p60 फ्रेम छवि आउटपुट तक का समर्थन करें।

विभिन्न बाहरी जरूरतों को पूरा करने के लिए समृद्ध विस्तार इंटरफेस के साथ

RK3568J RK3568 बोर्ड के लिए SOM कोर बोर्ड मापदंडों के लिए बोर्ड

RK3568 BTB कोर बोर्ड हार्डवेयर कॉन्फ़िगरेशन

कनेक्टर: पुरुष: SGDBM-05-80P-H10 महिला: SGDBF-05-80P-H30

मुख्य चिप: RK3568/RK3568J (क्वाड-कोर कॉर्टेक्स-ए 55, 2GHZ, माली-जी 52)

IO: BTB 320 पिन, 0.5 मिमी रिक्ति की ओर जाता है, सभी I0 की ओर जाता है

मेमोरी: 1/2/4/8GB, LPDDR4/4X, 1560MHz

भंडारण: 8/32/64/128GB, EMMC

K3568 BTB बेसबोर्ड हार्डवेयर कॉन्फ़िगरेशन

कनेक्टर: पुरुष: SGDBM-05-80P-H10 महिला: SGDBF-05-80P-H30

पावर इंटरफ़ेस: 12V@1A (1A और ऊपर) DC इनपुट, DC इंटरफ़ेस

ईथरनेट: 10/100/1000 मीटर अनुकूली ईथरनेट पोर्ट*2

HDMI: HDMI2.0 स्क्रीन इंटरफ़ेस, डुअल-स्क्रीन डिस्प्ले का समर्थन करता है, अधिकतम रिज़ॉल्यूशन 4096*2160@60Hz

MIPI-DSI: MIPI स्क्रीन इंटरफ़ेस*2, वाइल्डफायर MIPI स्क्रीन में प्लग किया जा सकता है, दोहरे स्क्रीन डिस्प्ले का समर्थन करें: सिंगल MIPI मोड अधिकतम रिज़ॉल्यूशन 1920*1080@60Hz

MIPI-CSI: MIPI कैमरा इंटरफ़ेस*2, IMX415/OV8858 कैमरा में प्लग किया जा सकता है

EDP: EDP1.3 स्क्रीन इंटरफ़ेस*1, EDP टच इंटरफ़ेस*1; दोहरे स्क्रीन प्रदर्शन का समर्थन करें

USB2.0: टाइप-ए इंटरफ़ेस*3 (होस्ट); टाइप-सी इंटरफ़ेस*1 (ओटीजी), फर्मवेयर बर्निंग इंटरफेस के लिए

USB3.0: टाइप-ए इंटरफ़ेस*1 (होस्ट)

M.2 इंटरफ़ेस: M.Key टाइप सॉलिड स्टेट ड्राइव, PCLE3.0*2 लेन; 2280 विनिर्देश एनवीएमई ठोस राज्य ड्राइव में प्लग किया जा सकता है

PCLE इंटरफ़ेस: मिनी-पैकल इंटरफ़ेस, का उपयोग फुल-हाइट या हाफ-हाइट वाईफाई नेटवर्क कार्ड, 4 जी मॉड्यूल या अन्य मिनी-पीसीएल इंटरफ़ेस मॉड्यूल के साथ किया जा सकता है

सिम कार्ड धारक: सिम कार्ड फ़ंक्शन का उपयोग 4 जी मॉड्यूल के साथ किया जाना चाहिए

SATA इंटरफ़ेस: मानक SATA इंटरफ़ेस*1; SATA बिजली की आपूर्ति इंटरफ़ेस*1, 12V आउटपुट का समर्थन करता है

कर सकते हैं:*2

एडीसी: एडीसी अधिग्रहण इंटरफ़ेस*1

सीरियल पोर्ट: डीबग सीरियल पोर्ट*1 (UART2) डिफ़ॉल्ट पैरामीटर 1500000-8-N-1; LVTTL सीरियल पोर्ट*2 (UART7 & UART9); RS232*2 (UART7 & UART9) RS485*2 (UART3 & UART4)

टीएफ कार्ड धारक: माइक्रो एसडी (टीएफ) कार्ड बूट सिस्टम का समर्थन करता है, 512 जीबी तक

ऑडियो: ऑडियो आउटपुट, 3.5 मिमी ऑडियो धारक*1 (हरा); ऑडियो इनपुट, 3.5 मिमी ऑडियो धारक*1 (लाल); माइक माइक्रोफोन इंटरफ़ेस*1 एसपीके स्पीकर इंटरफ़ेस*1, 1W पावर स्पीकर कनेक्ट कर सकते हैं

बटन: पावर बटन; बटन को रीसेट करें; वसूली बटन

इन्फ्रारेड रिसीवर: इन्फ्रारेड रिमोट कंट्रोल फ़ंक्शन का समर्थन करता है

आरटीसी: आरटीसी पावर सॉकेट*1

फैन इंटरफ़ेस: कूलिंग के लिए 5 वी फैन की स्थापना का समर्थन करता है
