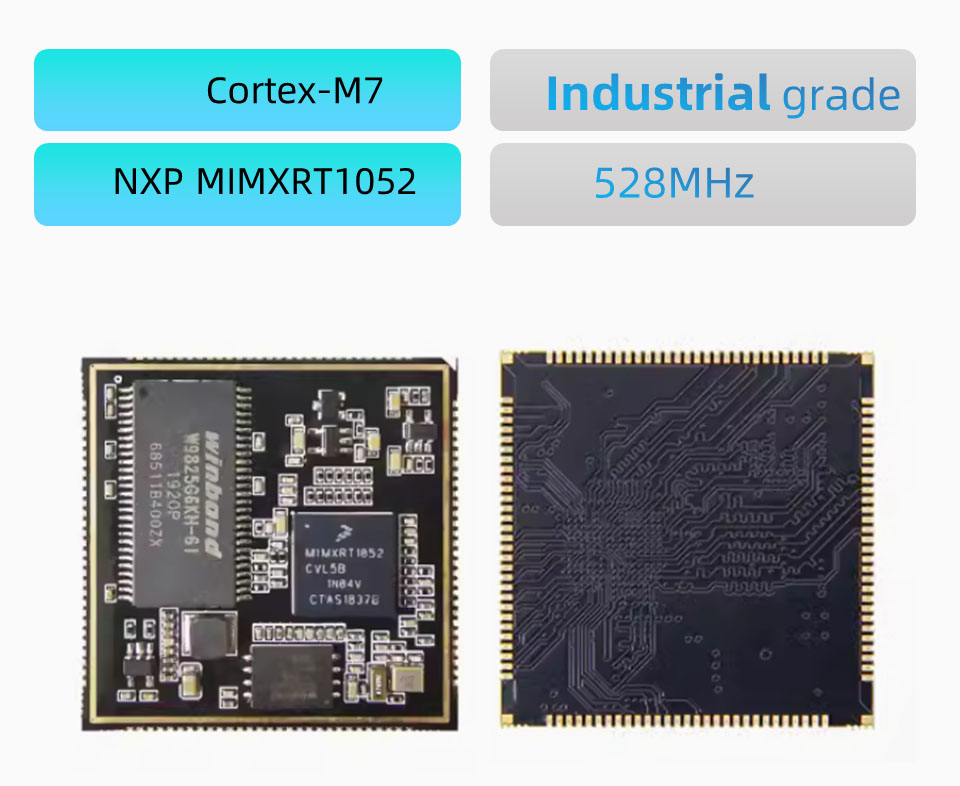

NXP I.MX RT1052 कोर बोर्ड

● यह RT1052 S2 कोर बोर्ड NXP MIMXRT1052CVL5B प्रोसेसर पर आधारित है।

● पूरे बोर्ड के घटक औद्योगिक-ग्रेड सामग्री से बने होते हैं।

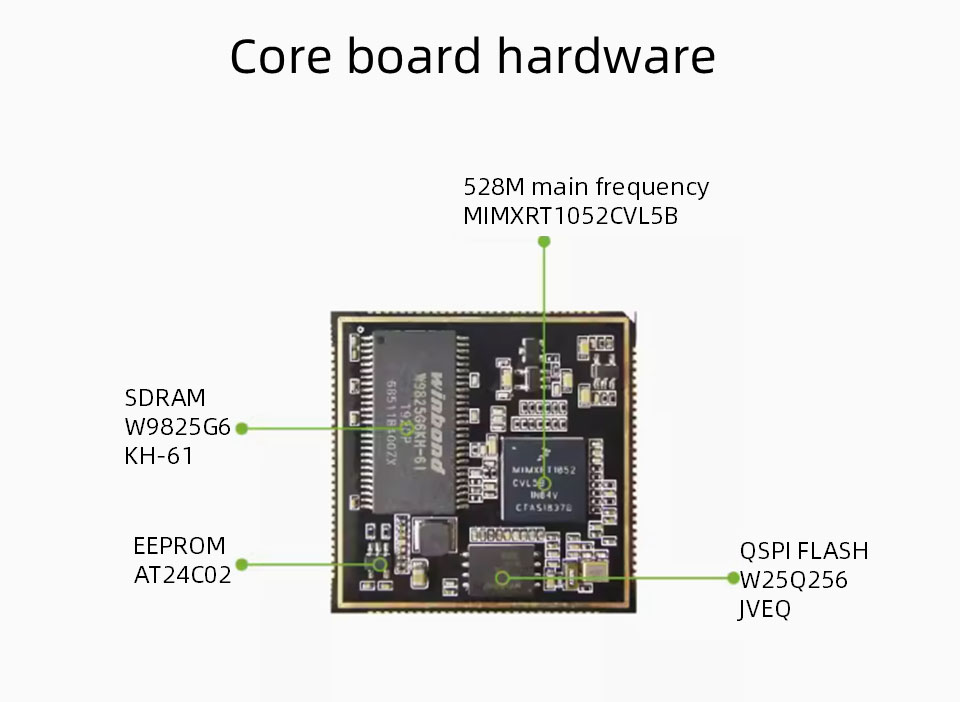

● कोर बोर्ड के हार्डवेयर संसाधनों में शामिल हैं

● 32MB SDRAM, 32MB और न ही फ्लैश, और 256B EEPROM।

● पीसीबी एक 6-लेयर ब्लैक विसर्जन सोने के डिजाइन को अपनाता है, जिसमें 38*38 मिमी, कुल 116 पिन और 1.0 मिमी का पिन रिक्ति है। SEMC बस को छोड़कर, चिप के शेष 10 पिन सभी का नेतृत्व कर रहे हैं।

कोर बोर्ड सिग्नल इंटरफ़ेस पैरामीटर

मुख्य चिप: MIMXRT1052CVL5B, Cortex-M7 कोर, मुख्य आवृत्ति 528MHz

SDRAM: 2MB, TSSOP पैकेज, ब्रांड Winbond, औद्योगिक ग्रेड

फ्लैश: 32MB, WSON8 पैकेज, ब्रांड विनबोंड, इंडस्ट्रियल ग्रेड

EEPROM: AT24C02 256B

ईथरनेट phy: कोई नहीं

पीसीबी आकार: 38*38 मिमी

बिजली की आपूर्ति: 3.3V

शील्ड कवर: कोई ढाल कवर नहीं

GPIO: 116 पिन, 1.0 मिमी पिन रिक्ति, SEMC बस को छोड़कर, अन्य सभी I0 का नेतृत्व किया जाता है

ऑपरेटिंग तापमान: -40 ~ 85 डिग्री सेल्सियस, औद्योगिक ग्रेड

कोर बोर्ड सिग्नल इंटरफ़ेस

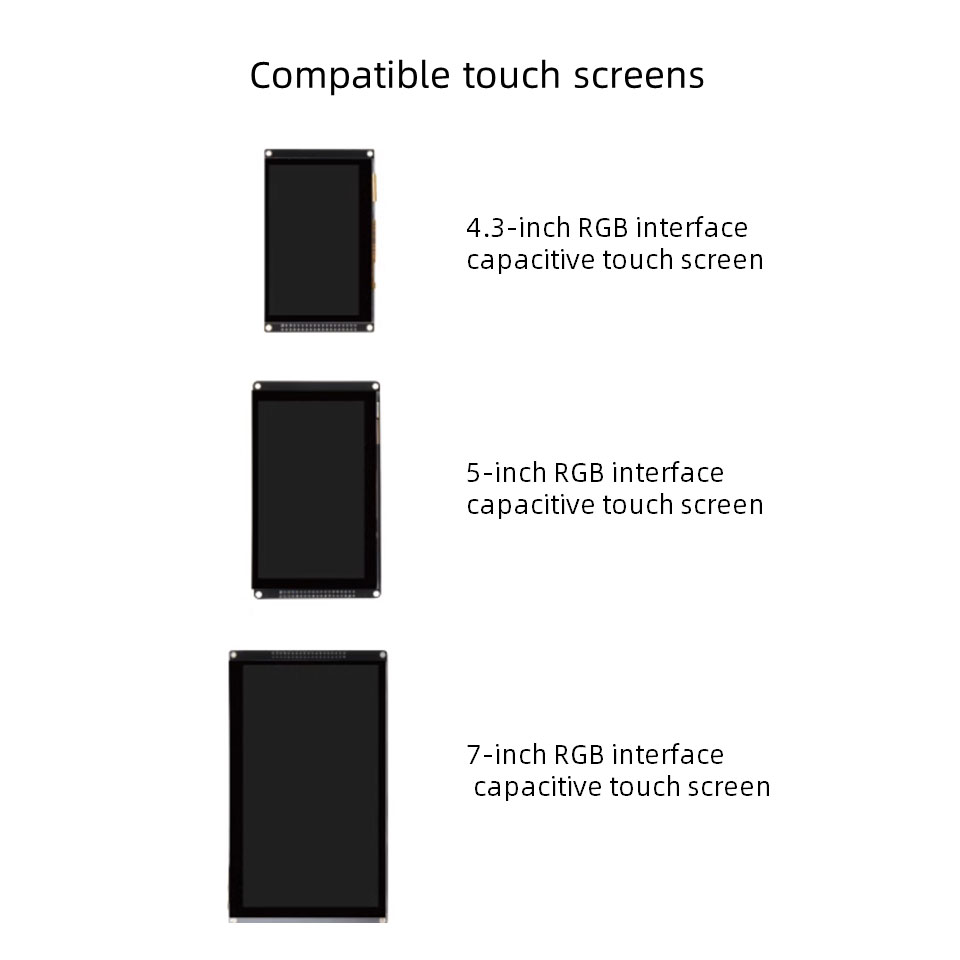

● एलसीडी: 1 चैनल

● USB: 2 चैनल, हाई-स्पीड PHY के साथ

● SDIO: 2 चैनल

● i ac: 4

● एसपीआई: 4

● UART: 8

● साई: 3

● ADC: 2 (16 चैनल प्रत्येक), 12 बिट

● पीडब्लूएम: 4

● JTAG: 1 चैनल

● SPDIF: 2 चैनल

● कर सकते हैं: 2

● नोट: उपरोक्त डेटा का पुन: उपयोग किया जा सकता है, कृपया संदर्भ डिजाइन के रूप में कोर बोर्ड पिन विवरण देखें

नोट: बोर्ड को 500 के न्यूनतम आदेश के साथ अनुकूलित किया जा सकता है
