Allwinner H618 कोर बोर्ड

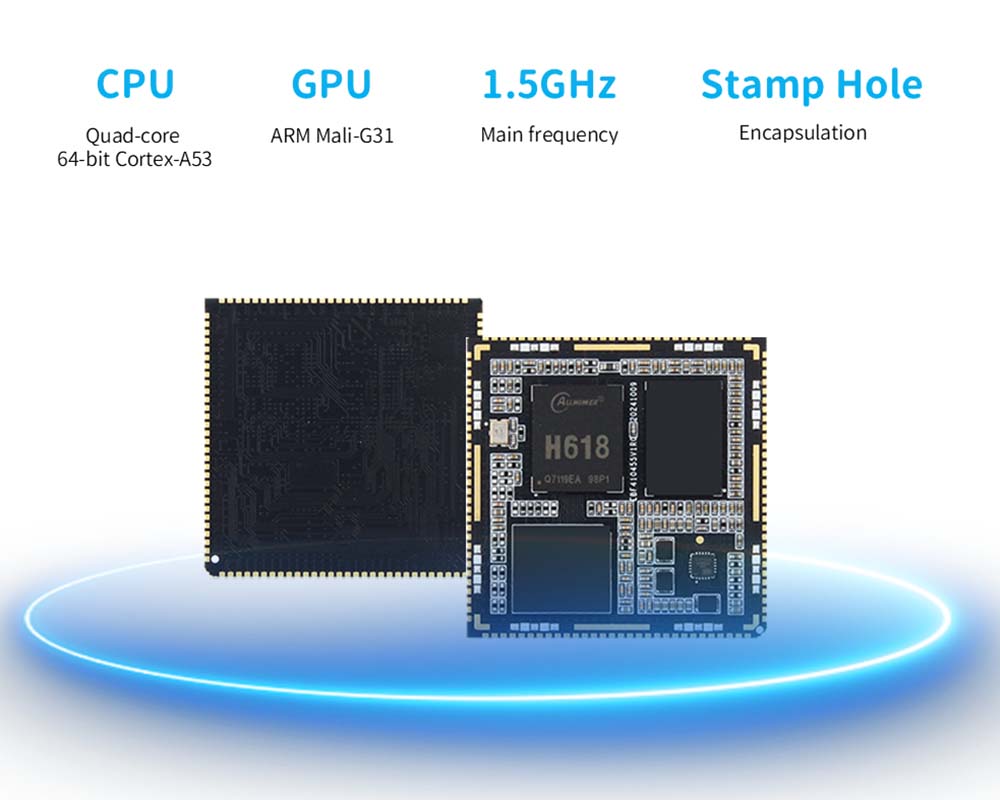

● यह A1 स्टैम्प होल कोर बोर्ड (TP-A1CS) Allwinner H618 को मुख्य चिप, 64-बिट क्वाड-कोर कॉर्टेक्स-ए 53 प्रोसेसर, मुख्य आवृत्ति 1.5GHz, एकीकृत माली-G31GPU के रूप में उपयोग करता है, समृद्ध ऑडियो और वीडियो इंटरफेस के साथ, टीवी बक्से, स्मार्ट स्क्रीन और अन्य क्षेत्रों में व्यापक रूप से उपयोग किया जा सकता है।

● कई वीडियो प्रारूपों के एन्कोडिंग और डिकोडिंग का समर्थन करता है, 8K@24fps H.265 डिकोडिंग और 4K@25fps H.264 एन्कोडिंग तक का समर्थन करता है, और 4K@60fps HDMI डिस्प्ले आउटपुट तक का समर्थन करता है।

● दो मेमोरी और स्टोरेज विकल्प, मेमोरी LPDDR4 वैकल्पिक 2GB/4GB, स्टोरेज EMMC 3 विकल्प 8GB/32GB प्रदान करता है।

● स्टैम्प होल इंटरफ़ेस डिज़ाइन को अपनाना, बोर्ड केवल 40*40 मिमी आकार में, छोटा और उत्तम है, जिसमें काले विसर्जन सोने की 6 परतें हैं। DDR, EMMC बस, LRADC के अलावा, I0 पूरी तरह से बाहर है

● परिधीय इंटरफ़ेस समृद्ध है, और कोर बोर्ड स्टैम्प होल कनेक्शन के माध्यम से USB OTG/HOST, I2CSPI, PWM, I2S, HDMI, UART और अन्य इंटरफेस का नेतृत्व करता है।

● आधिकारिक तौर पर मुख्यधारा के एंड्रॉइड टीवी, डेबैन, उबंटू ऑपरेटिंग सिस्टम छवियों का समर्थन करता है, और 6 से अधिक विभिन्न एप्लिकेशन वातावरणों पर लागू किया जा सकता है।

● मैचिंग वाइल्डफायर लुबन कैट A110 पूरे बोर्ड ट्यूटोरियल और एसडीके ड्राइवर डेवलपमेंट किट प्रदान करता है, और जानकारी पूरी तरह से खुला स्रोत है, जो उपयोगकर्ताओं के लिए उपयोग और माध्यमिक विकास के लिए सुविधाजनक है।

H618 कोर बोर्ड पैरामीटर

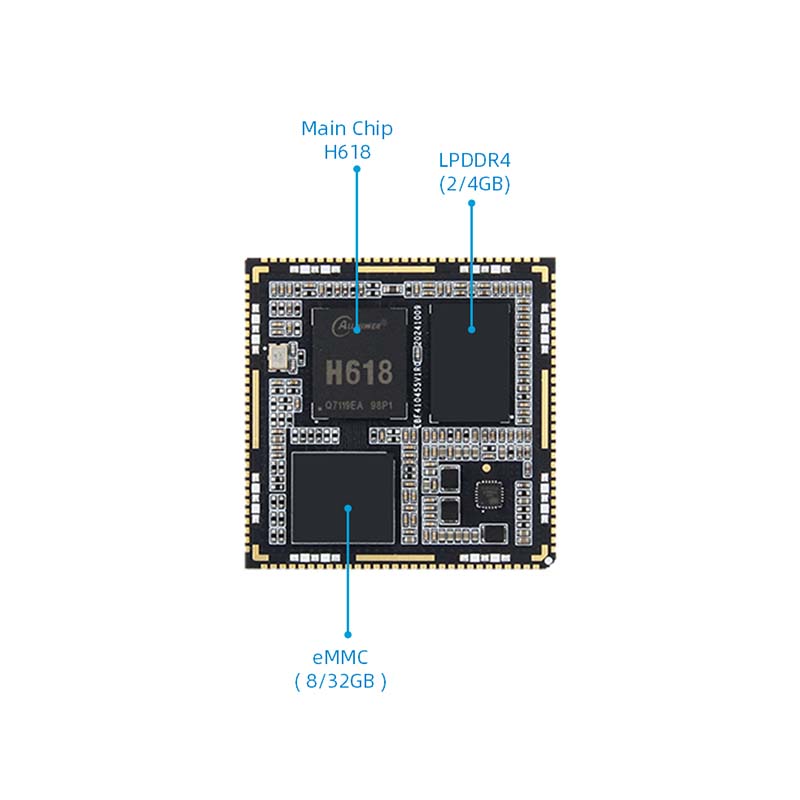

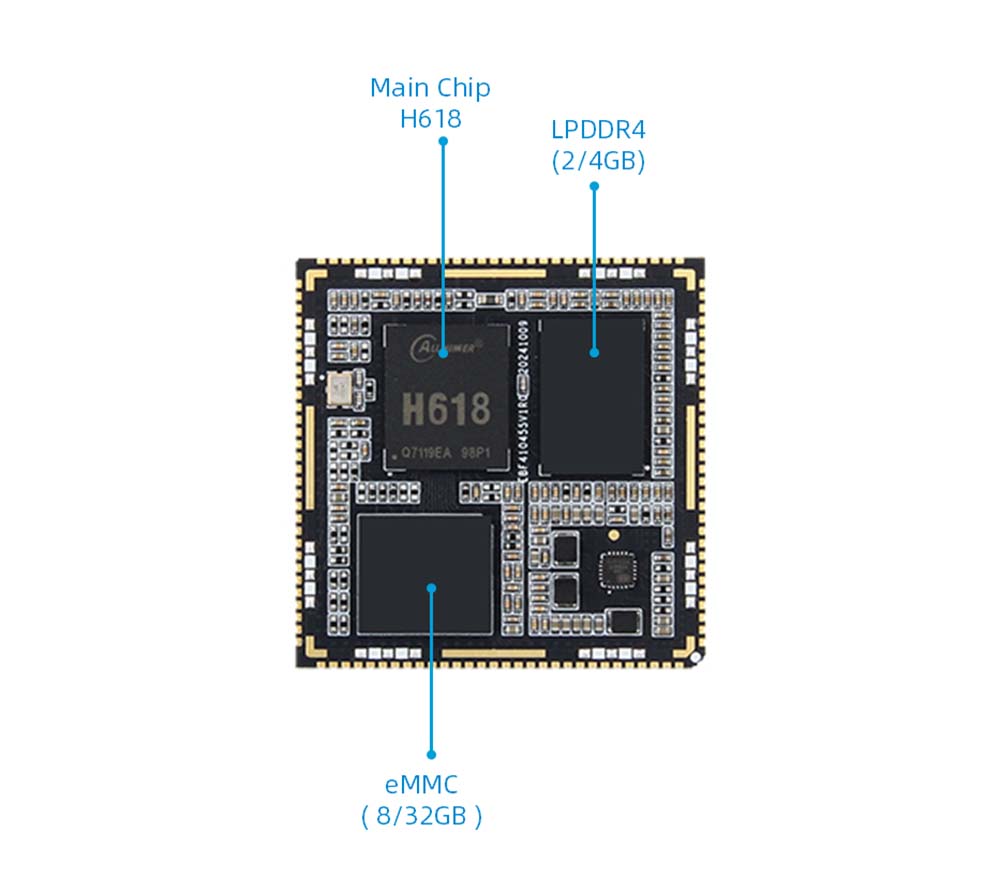

● मुख्य चिप: Allwinner H618

● सीपीयू: 4-कोर 64-बिट कॉर्टेक्स-ए 53

● COPP: ARM MALIZO-G31

● मेमोरी: ऑनबोर्ड LPDDR4, 2/4GB

● भंडारण: EMMC, 8/32GB, EMMC बूट सिस्टम का समर्थन करता है

● इंटरफ़ेस: DDR, EMMC बस, LRADC के अलावा, 10 पूर्ण लीड, जिसमें GPI088 शामिल है, जिसमें 8 USB समर्पित, 1 AP RESET RESET पिन, 1 ब्लूटूथ सक्षम, 1 Wifi Enable, 1 FEL बटन शामिल है

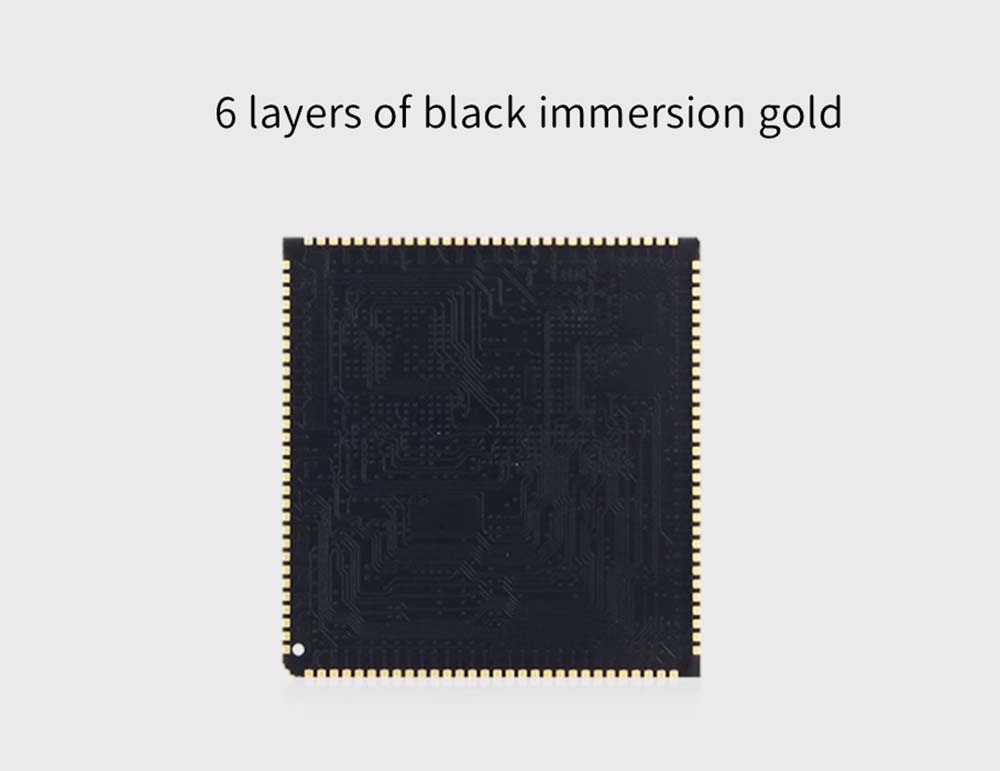

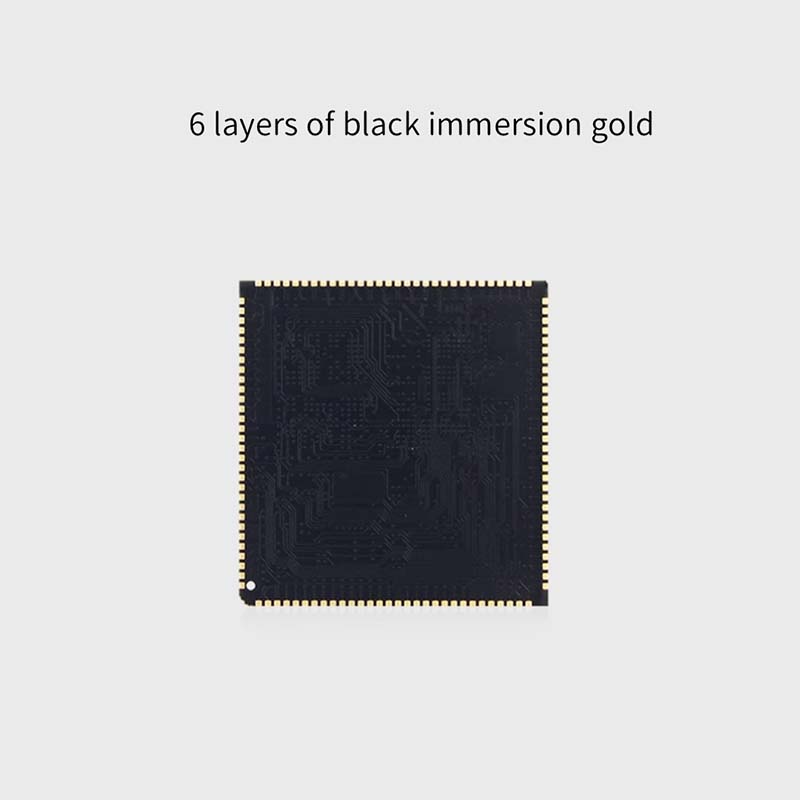

● पीसीबी: 6 परतें, विसर्जन सोना डिजाइन

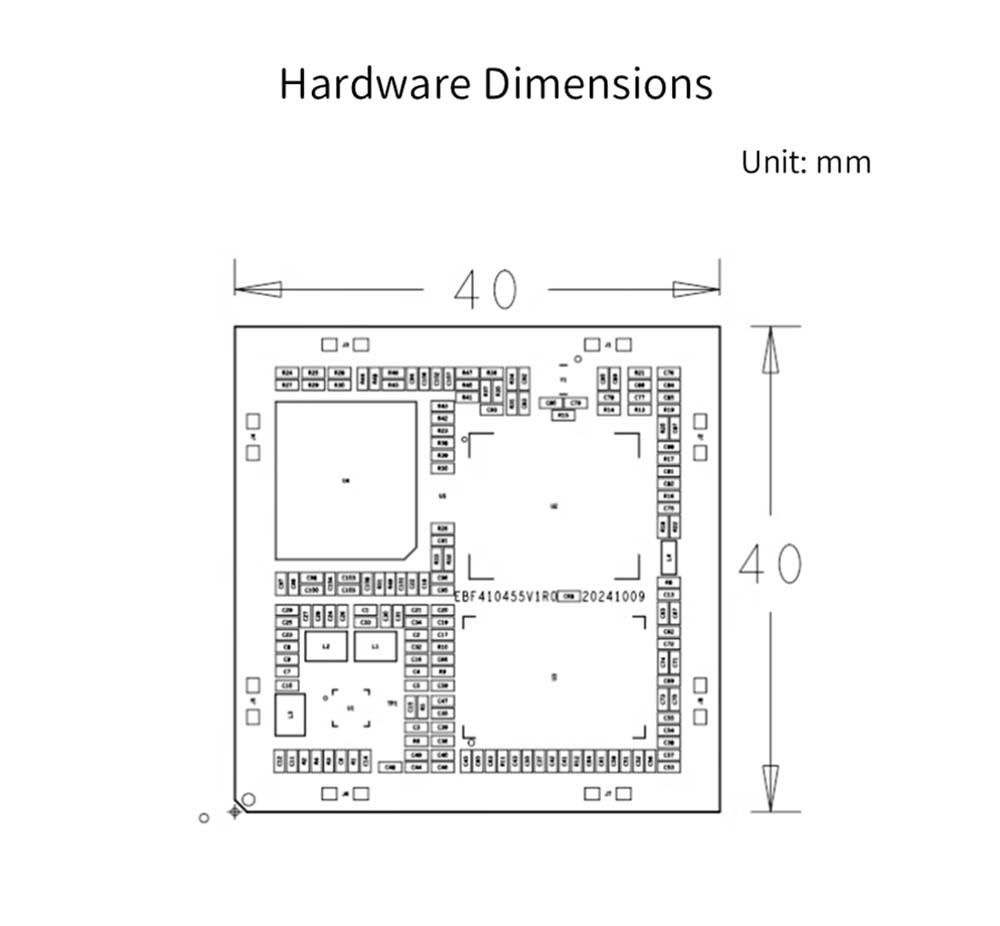

● आकार: 40*40 मिमी

संकेत इंटरफ़ेस

● नेटवर्क पोर्ट: 1 गीगाबिट ईथरनेट

● JTAG: 1

● ऑडियो: 1, बाएं और दाएं चैनल

● सीरियल पोर्ट: 6

● 12 सी: 5

● एसपीआई: 2

● पीडब्लूएम: 4

● 12s: 3

● USB OTG: 1

● USB होस्ट: 3

● HDMI: 1

● एसडी: 1

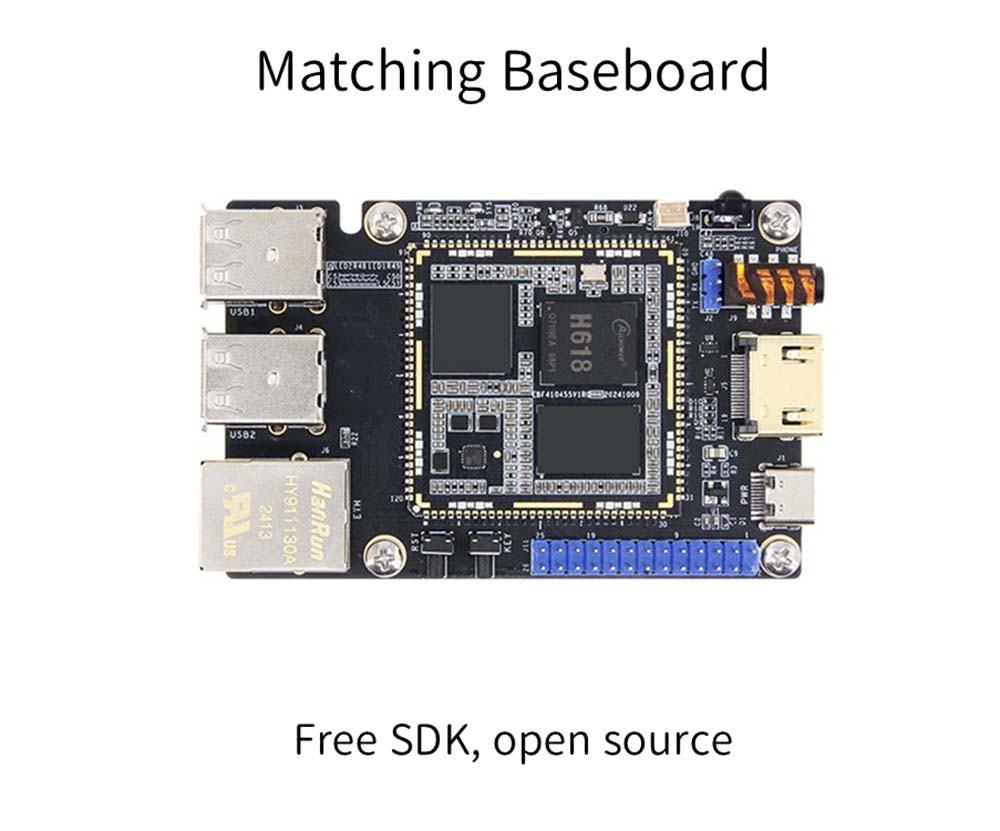

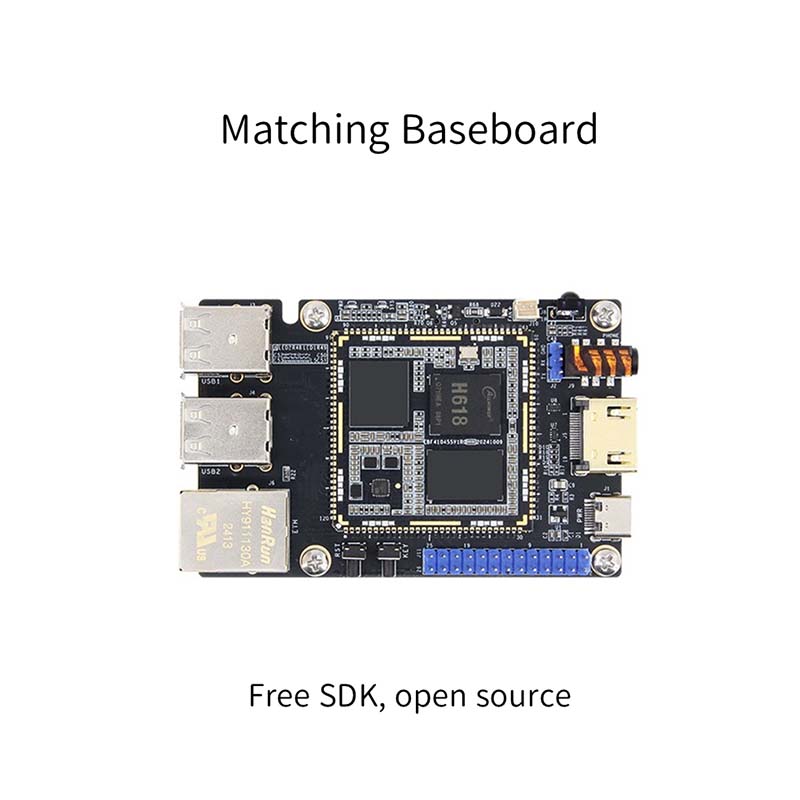

मैचिंग बेसबोर्ड उपलब्ध है

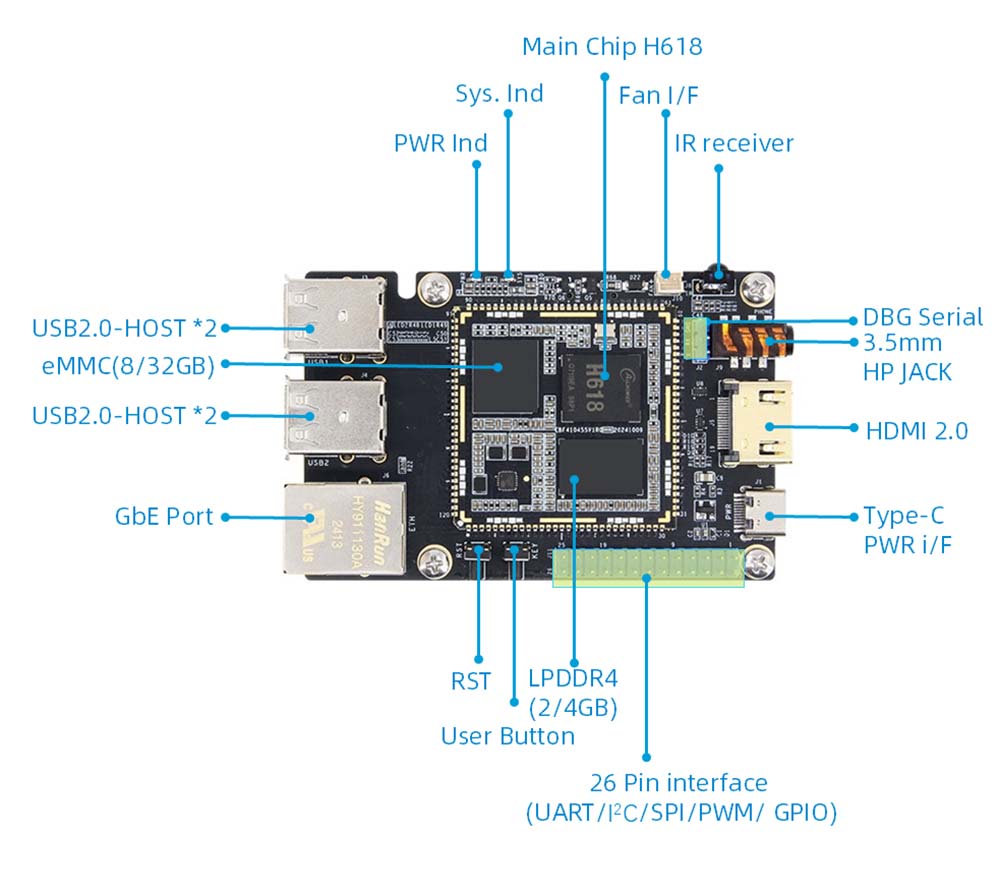

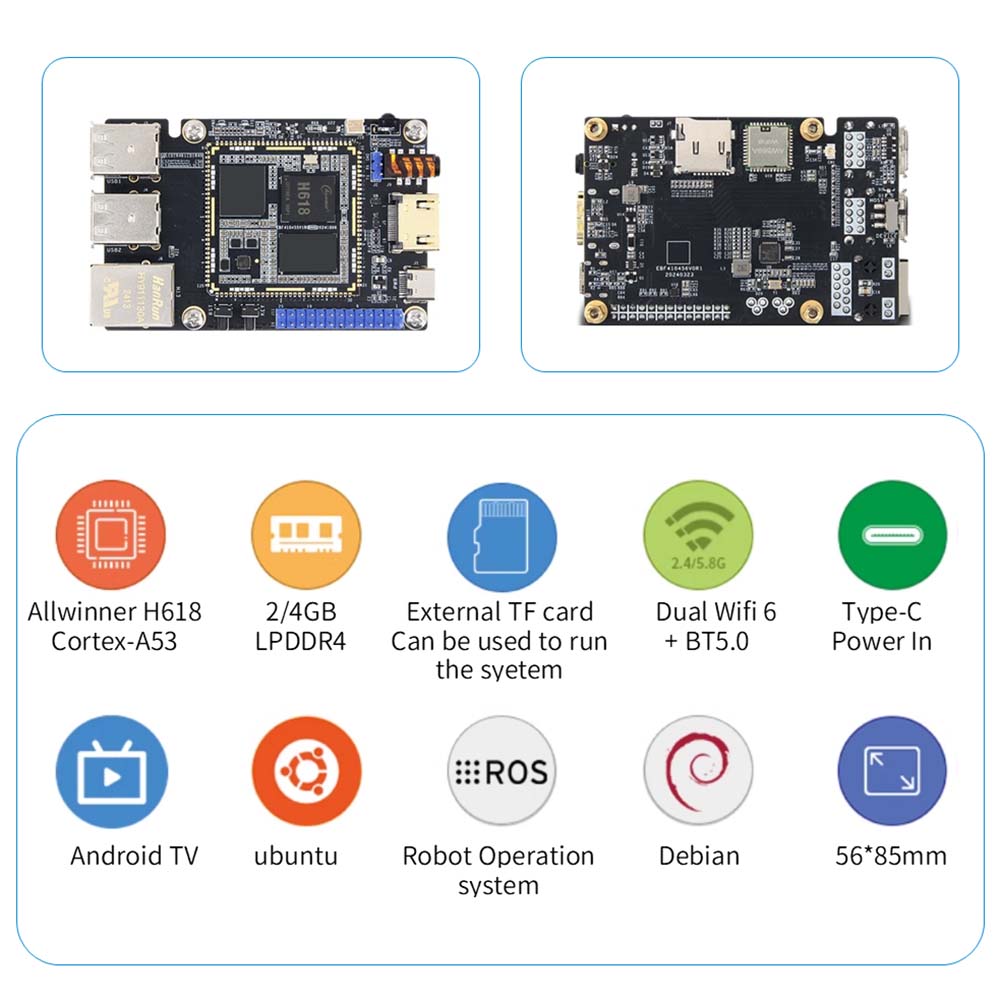

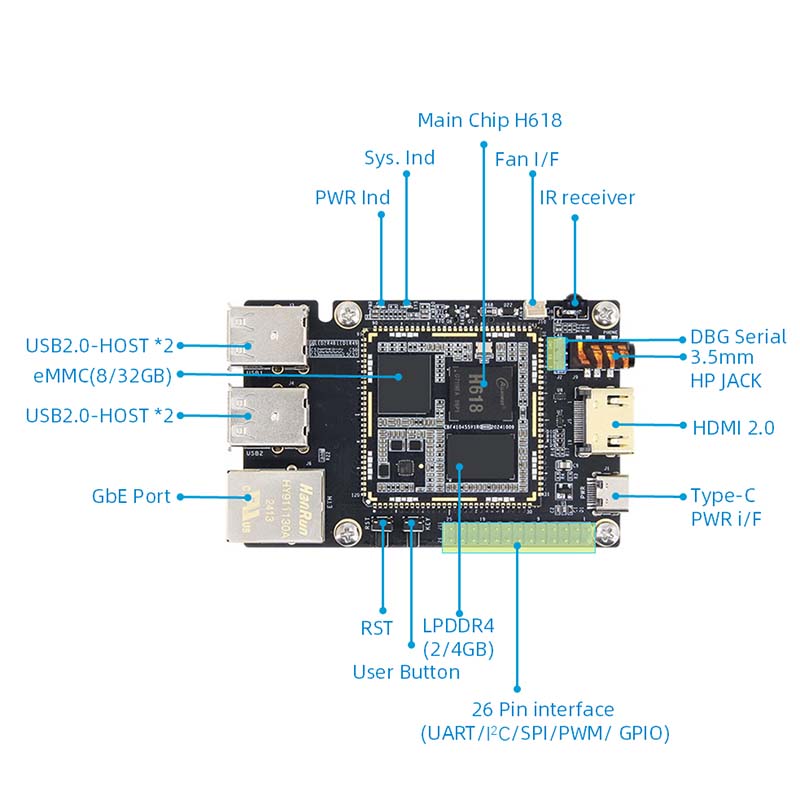

H618 मदरबोर्ड हार्डवेयर पैरामीटर

1। सीपीयू: मुख्य चिप: ऑलविनर H618, 4-कोर 64-बिट कॉर्टेक्स-ए 53

2। गुआ: मिमी जी 31 एमपी 2

3। मेमोरी: ऑनबोर्ड LPDDR4, 2/4GB

4। भंडारण: EMMC, 8/32GB, EMMC बूट सिस्टम का समर्थन करता है

5। पावर इंटरफ़ेस: 5V@3 ए डीसी इनपुट, टाइप-सी इंटरफ़ेस, का उपयोग छवियों को जलाने के लिए भी किया जा सकता है

6। y ईथरनेट: 10/100/1000 मीटर अनुकूली ईथरनेट पोर्ट

7। USB2.0: USB होस्ट टाइप-ए इंटरफ़ेस*4

8। USB-OTG चयन स्विच: होस्ट जब टाइप-ए, डिवाइस पर स्विच किया जाता है, जब टाइप-सी पर स्विच किया जाता है

9। HDMI: HDMI2.0 स्क्रीन इंटरफ़ेस*1, Linux सिस्टम के तहत 1920x1080@60fps का समर्थन करता है और 4096x2160@60fps एंड्रॉइड टीवी सिस्टम के तहत

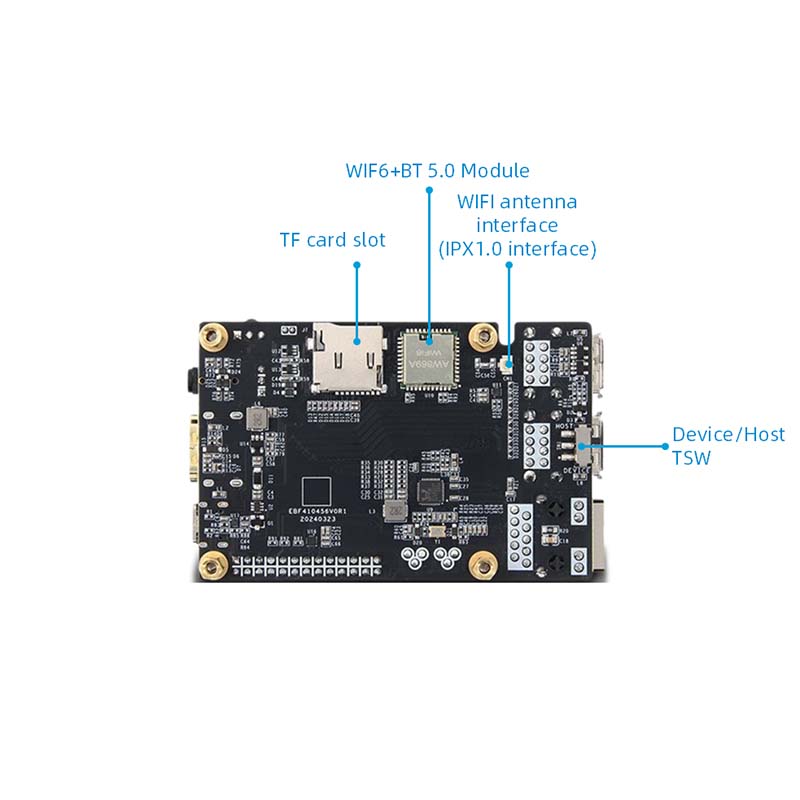

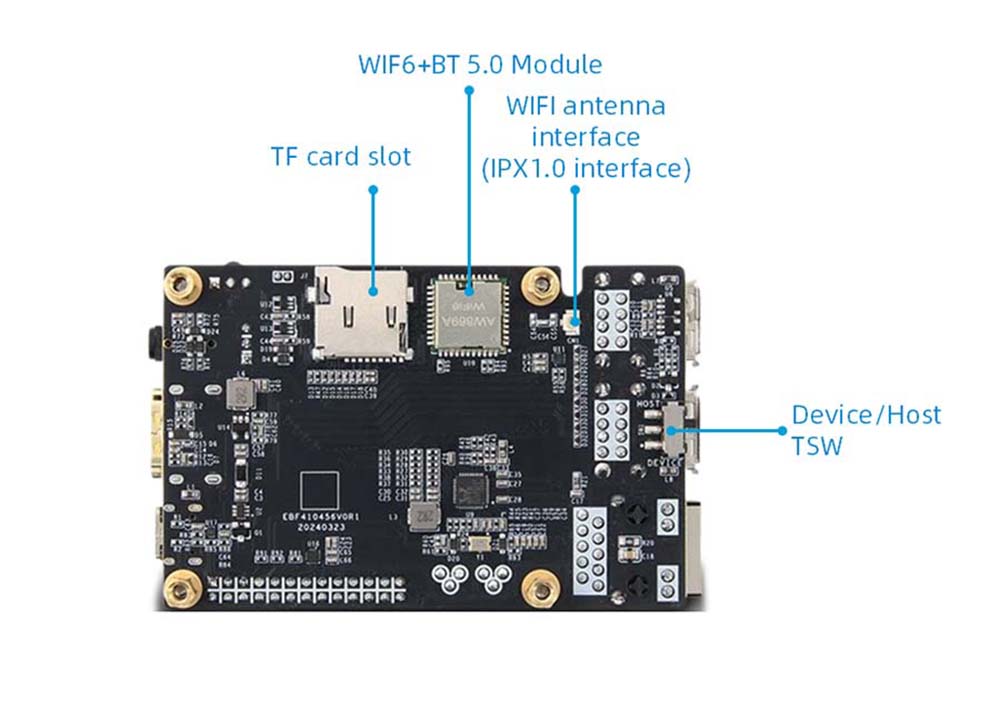

10। वाईफाई+ब्लूटूथ: ऑनबोर्ड सपोर्ट 2.4g/5.8g ड्यूल-बैंड Wifi6+Ble5.0, मॉडल: AW869A

11। TF कार्ड धारक: SD3.0 इंटरफ़ेस, 512GB तक का समर्थन करता है, TF कार्ड बूट सिस्टम का समर्थन करता है

12। I0 इंटरफ़ेस: 26 पिन 2.54 पिन इंटरफ़ेस, GPIO, SPI, I2C, UART, PWM फ़ंक्शंस का समर्थन करता है

13। डिबग सीरियल पोर्ट: डिफ़ॉल्ट पैरामीटर 115200-8-N-1

14। ऑडियो: 3.5 मिमी हेडफोन इंटरफ़ेस*1;

15। बटन: रीसेट बटन*1, उपयोगकर्ता बटन*1

16। एलईडी: पावर इंडिकेटर*1; सिस्टम इंडिकेटर "1

17। इन्फ्रारेड रिसीवर: सपोर्ट इन्फ्रारेड रिमोट कंट्रोल फ़ंक्शन

18। फैन इंटरफ़ेस: गर्मी अपव्यय के लिए 5V प्रशंसक की सहायता

19। आकार: 56*85 मिमी
