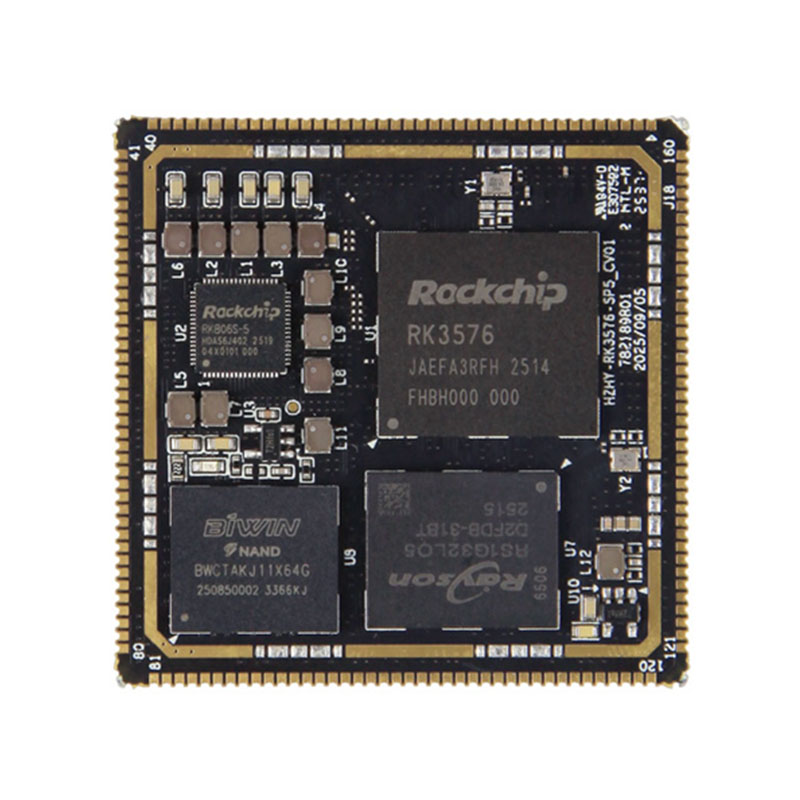

रॉकचिप आरके3576 एसओएम

RK3576 SOM के मूल में एक शक्तिशाली ऑक्टा-कोर CPU कॉन्फ़िगरेशन है, जिसमें 2.2GHz पर चलने वाले चार Cortex‑A72 कोर और 1.8GHz पर चलने वाले चार Cortex‑A53 कोर हैं। यह बड़ा.थोड़ा विषम आर्किटेक्चर बुद्धिमान भार संतुलन को सक्षम बनाता है, जटिल मल्टी-टास्किंग के लिए बेहतर प्रदर्शन सुनिश्चित करता है, जबकि विस्तारित संचालन के लिए बिजली दक्षता को अनुकूलित करता है - सख्त ऊर्जा आवश्यकताओं वाले औद्योगिक वातावरण के लिए महत्वपूर्ण।

6TOPS@INT8 NPU से सुसज्जित, RK3576 SOM ऑन-डिवाइस AI अनुमान में उत्कृष्टता प्राप्त करता है। यह INT4, INT8 और FP16 सहित मिश्रित-परिशुद्धता संचालन का समर्थन करता है, और TensorFlow और PyTorch जैसे मुख्यधारा के गहन शिक्षण ढांचे के साथ पूरी तरह से संगत है। यह डेवलपर्स को क्लाउड कंप्यूटिंग पर भरोसा किए बिना, विलंबता को कम करने और डेटा गोपनीयता को बढ़ाने के बिना कंप्यूटर विज़न, स्पीच रिकग्निशन और एज एनालिटिक्स जैसे एआई अनुप्रयोगों को निर्बाध रूप से तैनात करने की अनुमति देता है।

एकीकृत माली-जी52 एमसी3 जीपीयू एसओएम की मल्टीमीडिया और ग्राफिक्स क्षमताओं को और बढ़ाता है। ओपनजीएल ईएस 3.2 और वल्कन 1.2 जैसे उद्योग मानकों का समर्थन करते हुए, यह सुचारू 3डी रेंडरिंग, हाई-डेफिनिशन वीडियो प्रोसेसिंग और उन्नत यूआई विज़ुअलाइज़ेशन को सक्षम बनाता है - जो औद्योगिक एचएमआई, डिजिटल साइनेज और बुद्धिमान निगरानी प्रणाली जैसे अनुप्रयोगों के लिए बिल्कुल सही है।

एक औद्योगिक-ग्रेड समाधान के रूप में, आरके3576 एसओएम को औद्योगिक वातावरण की कठोर मांगों को पूरा करने के लिए इंजीनियर किया गया है, जो कठोर परिस्थितियों में भी स्थिर संचालन सुनिश्चित करता है। हम आपकी विशिष्ट परियोजना आवश्यकताओं के अनुरूप लचीली OEM और ODM अनुकूलन सेवाएं प्रदान करते हैं, जिसमें कस्टम इंटरफ़ेस कॉन्फ़िगरेशन, मेमोरी विकल्प और सॉफ़्टवेयर अनुकूलन शामिल हैं। चाहे आपको एक मानक RK3576 कोर बोर्ड या पूरी तरह से अनुकूलित एम्बेडेड बोर्ड की आवश्यकता हो, हमारा समाधान आपके उत्पाद विकास चक्र को तेज करता है और बाजार में आने के समय को कम करता है।

एक विश्वसनीय, उच्च प्रदर्शन वाले एम्बेडेड प्लेटफ़ॉर्म के लिए रॉकचिप आरके3576 एसओएम चुनें जो औद्योगिक-ग्रेड स्थायित्व, शक्तिशाली एआई कंप्यूटिंग और बहुमुखी अनुकूलन को जोड़ता है - जो आपके बुद्धिमान किनारे अनुप्रयोगों के लिए नई संभावनाओं को खोलता है।

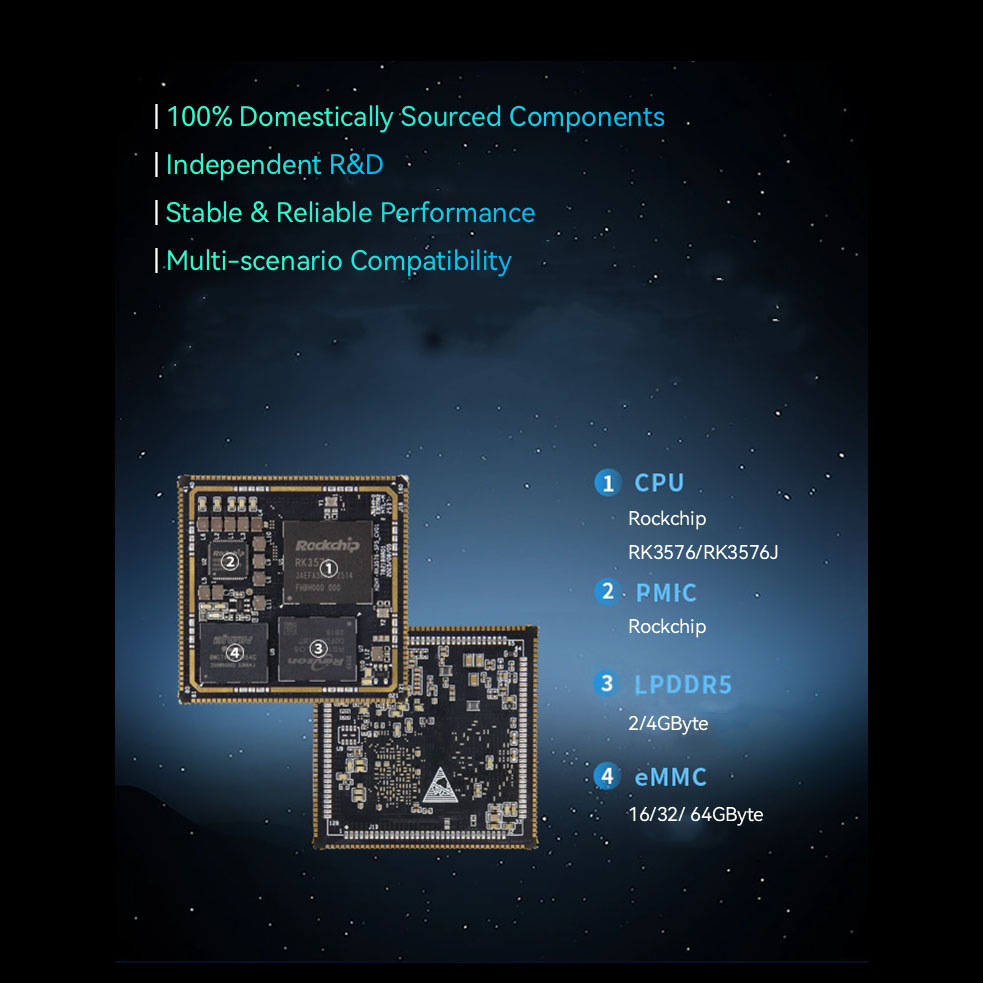

आरके3576 एसओएम हार्डवेयर विशिष्टताएँ

● सीपीयू: क्वाड-कोर कॉर्टेक्स-ए72 प्रोसेसर + क्वाड-कोर कॉर्टेक्स-ए53 प्रोसेसर

● क्लॉक स्पीड: 2.2GHz

● मेमोरी: 2/4GB LPDDR5 (क्षमता खरीदे गए संस्करण के आधार पर भिन्न होती है)

● EMMC: 32/64GB eMMC (क्षमता खरीदे गए संस्करण के आधार पर भिन्न होती है)

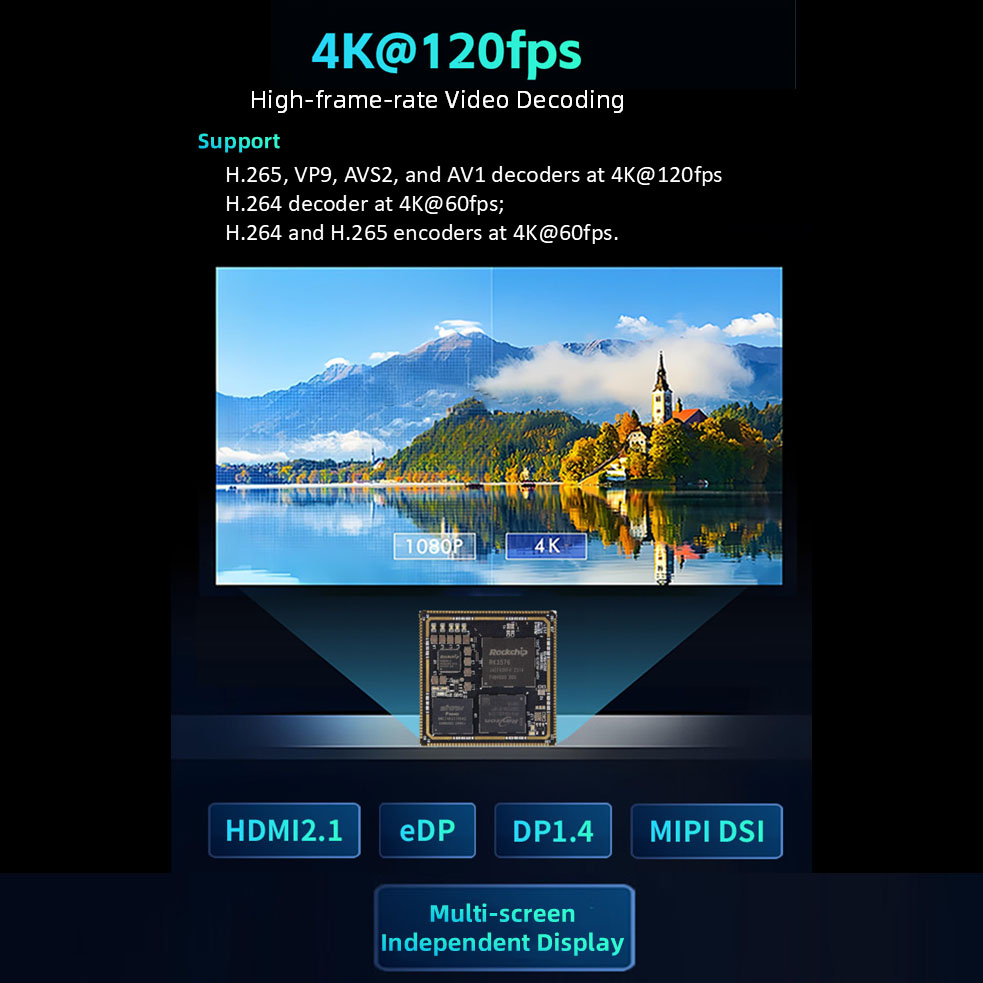

● मल्टीमीडिया प्रोसेसिंग: 4K@120fps H.265, VP9, ​​AVS2, और AV1 डिकोडर का समर्थन करता है; 4K@60fps H.264 डिकोडर का समर्थन करता है; 4K@60fps H.264 और H.265 एनकोडर, उच्च गुणवत्ता वाले JPEG एनकोडर/डिकोडर का समर्थन करता है

● ग्राफ़िक्स प्रोसेसर: ARM माली-G52-MC3

● एनपीयू: अंतर्निहित स्वतंत्र एनपीयू, 6 टॉप्स कंप्यूटिंग पावर @INT8

● आयाम: 45 मिमी x 45 मिमी

● इंटरफ़ेस: स्टैम्प-होल इंटरफ़ेस, 288 पिन

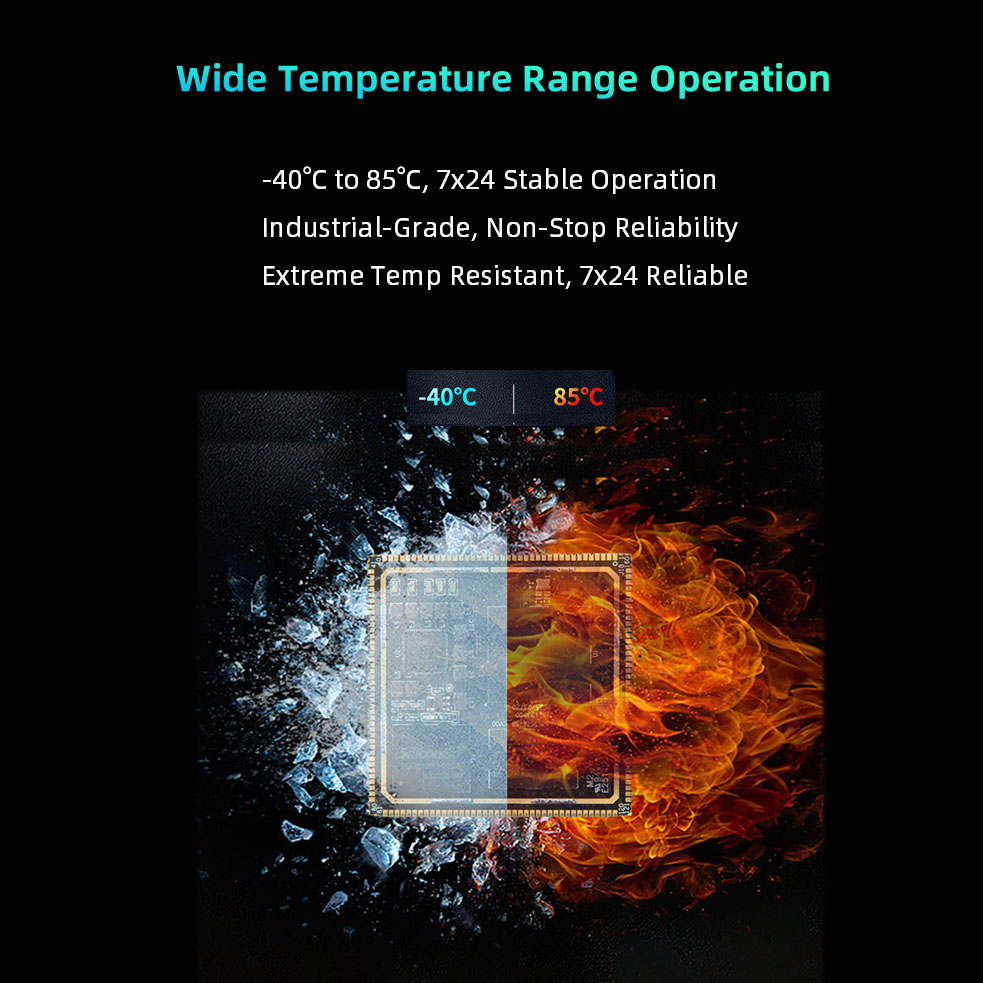

● तापमान: -40°C~+85°C / 0°C~+70°C

● ऑपरेटिंग वोल्टेज: 5V

● ऑपरेटिंग सिस्टम: Linux, Ubuntu

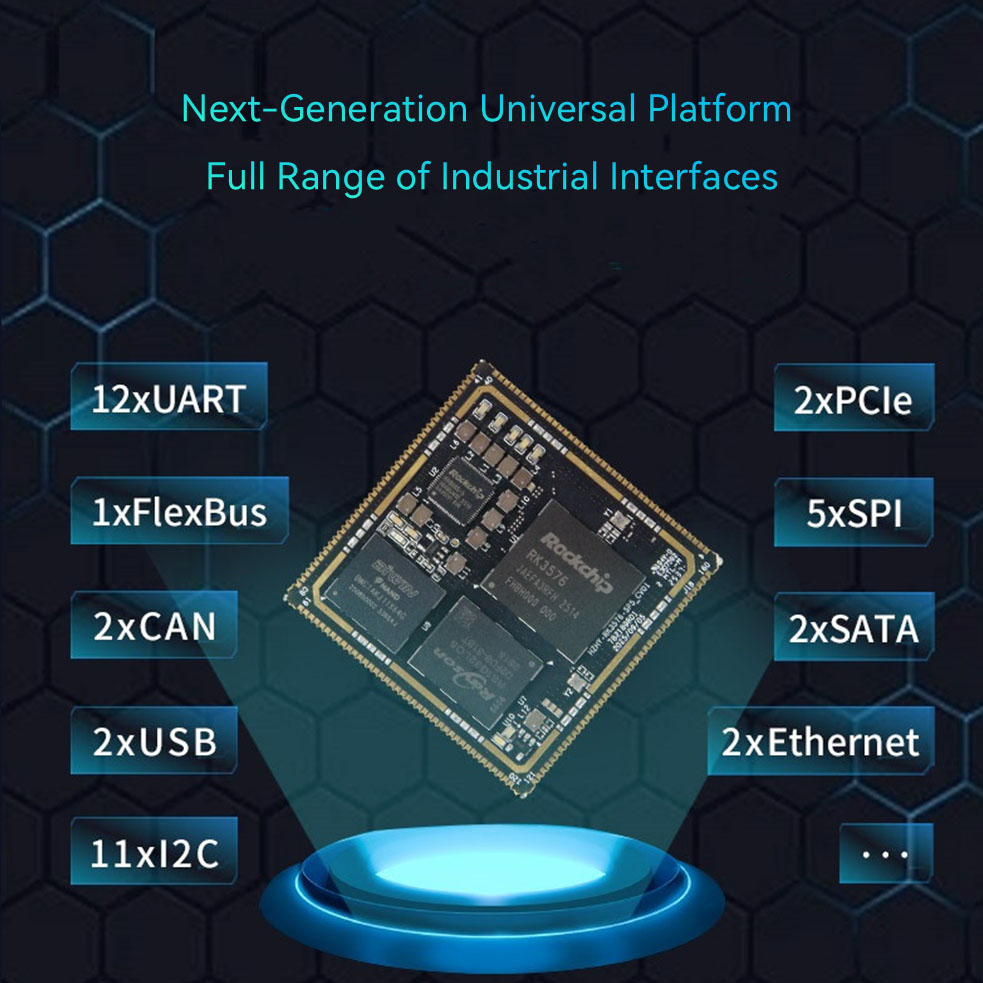

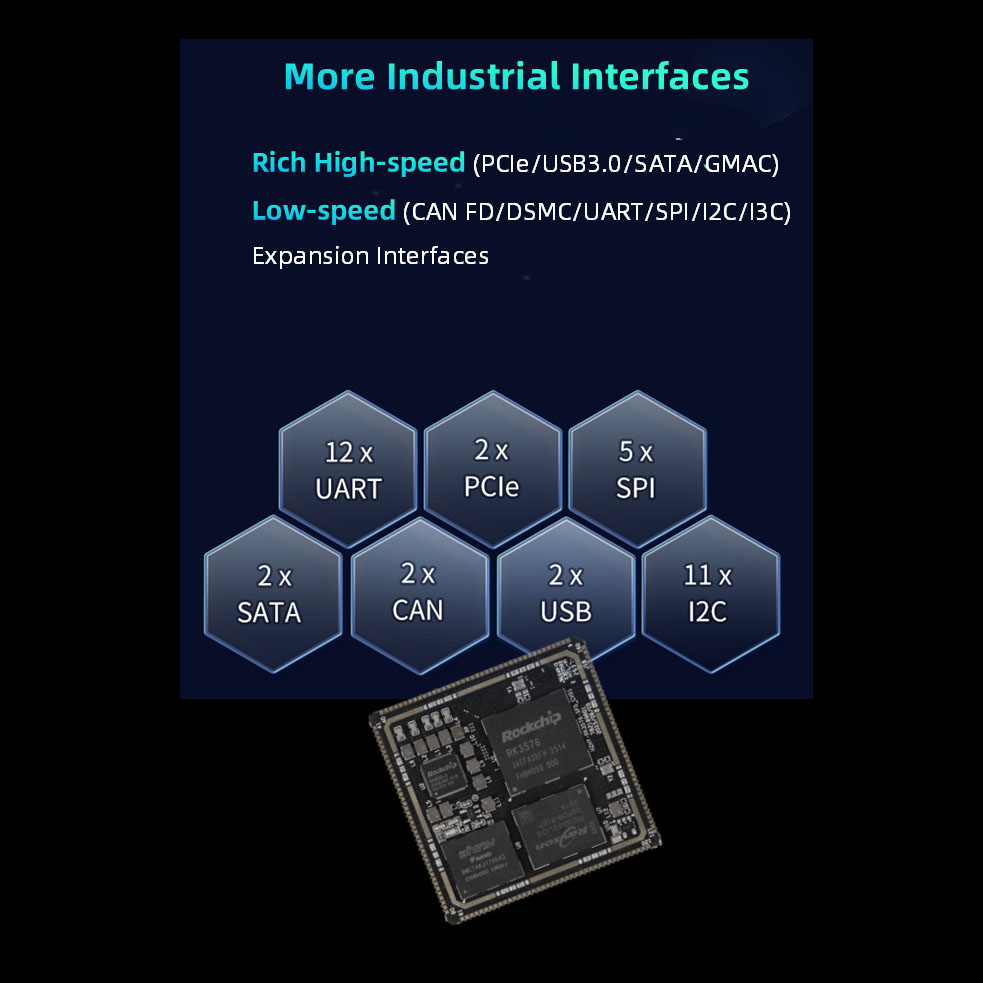

आरके3576 एसओएम कार्यात्मक पैरामीटर

● एसडीएमएमसी (≤2 चैनल): एसडीआई03.0 प्रोटोकॉल और एमएमसीवी4.51 प्रोटोकॉल का समर्थन करता है। 4-तार डेटा बस चौड़ाई; 200MHz की अधिकतम गति के साथ SDR104 मोड का समर्थन करता है। नोट: केवल एसडीएमएमसी0 सिस्टम बूट का समर्थन करता है, और एसडी कार्ड फ़ंक्शन के लिए डिफ़ॉल्ट है;

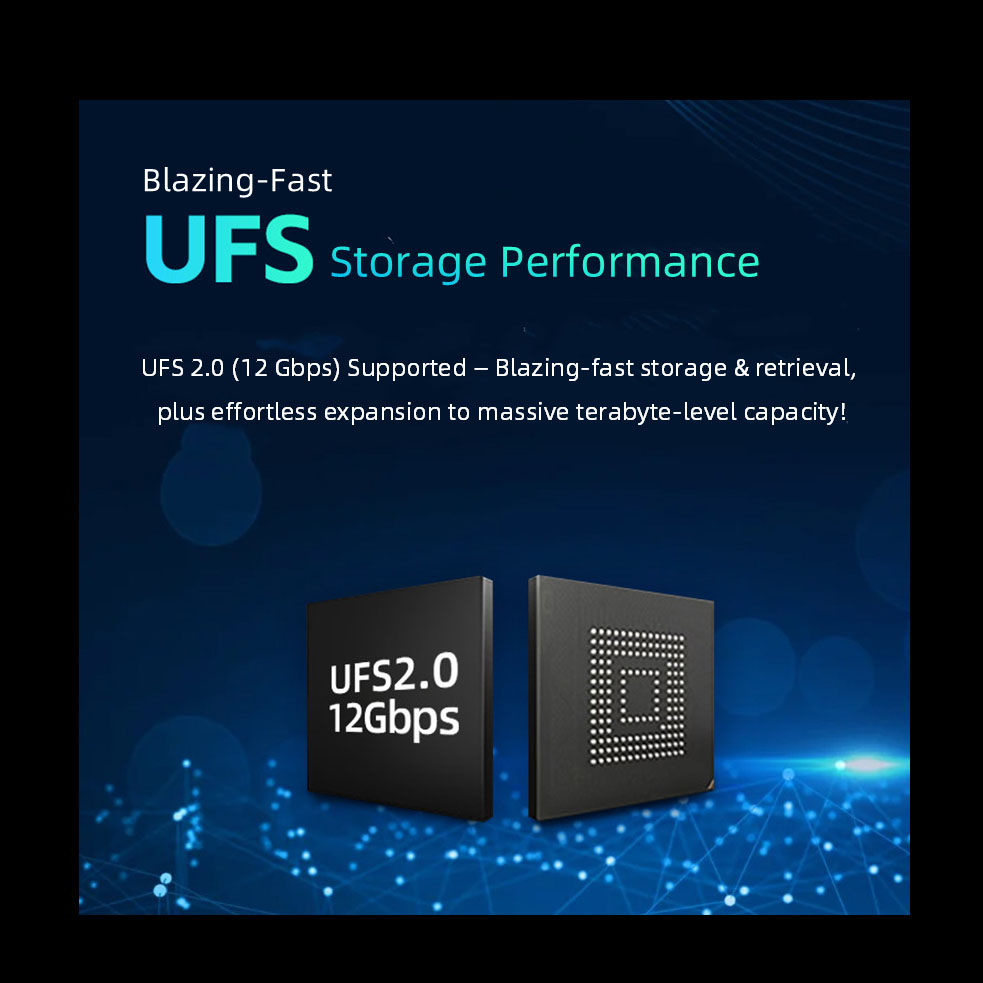

ईएमएमसी/यूएफएस खाली होने पर एसडी कार्ड के माध्यम से फर्मवेयर अपग्रेड का समर्थन करता है, और ईएमएमसी/यूएफएस बूट के बाद एसडी कार्ड के माध्यम से ईएमएमसी/यूएफएस के फर्मवेयर अपग्रेड का भी समर्थन करता है; एसडीएमएमसी0 परिधीय और वास्तविक ऑपरेटिंग मोड के अनुसार VCCIO_SD_S0 को 1.8V या 3.3V आउटपुट पर कॉन्फ़िगर करता है; एसडीएमएमसी1 3.3वी है; कुछ पिन संसाधन बहुसंकेतन हैं।

● SARADC (≤7 चैनल): SARADC रिज़ॉल्यूशन 12-बिट, गति 1MS/s, इनपुट वोल्टेज रेंज 0~1.8V है; नोट: SARADC_VINO_BOOT सिस्टमबूट बूट अनुक्रम सेट करने के लिए समर्पित है और इसका उपयोग अन्य कार्यों के लिए नहीं किया जा सकता है; SARADC_VIN1 को मुख्य मान इनपुट सैंपलिंग पोर्ट के रूप में डिफ़ॉल्ट किया गया है, और रिकवरी मोड बटन के रूप में मल्टीप्लेक्स किया गया है (संशोधित नहीं);

SARADC_VIN2 बोर्ड हार्डवेयर आईडी है, जिसे सामने नहीं लाया गया है; ऑडियो पहचान के लिए SARADC_VIN3 को मल्टीप्लेक्स किया गया है;

SARADC_VIN4~7 का उपयोग सीधे किया जा सकता है।

● USB (≤2 चैनल): नोट: USB2_OTG0 RK3576 के लिए डिफ़ॉल्ट फर्मवेयर बर्निंग पोर्ट है, कृपया एप्लिकेशन में इस इंटरफ़ेस को आरक्षित करना सुनिश्चित करें; USB3 और USB2.0 OTG एक साथ केवल डिवाइस या HOST के रूप में कार्य कर सकते हैं; USB3 OTG0 का SS सिग्नल (5Gbps) DP1.4 के साथ मल्टीप्लेक्स है; USB3 OTG1 का SS सिग्नल (5Gbps) PCIE1 या SATA1 के साथ मल्टीप्लेक्स होता है, और PCIE या SATA फ़ंक्शन पर सेट होने पर USB फ़ंक्शन का उपयोग नहीं किया जा सकता है;

● SATA (≤2 चैनल): SATA PM फ़ंक्शन का समर्थन करता है, प्रत्येक पोर्ट 5 डिवाइस का समर्थन कर सकता है; SATA 1.5Gb/s, SATA 3.0Gb/s, SATA 6.0Gb/s को सपोर्ट करता है; ईएसएटीए का समर्थन करता है।

नोट: SATA0 और PCIe0 नियंत्रक मल्टीप्लेक्स हैं; SATA1 और PCIe1 या USB3_OTG1 नियंत्रक मल्टीप्लेक्स हैं;

● PCIe (≤2 चैनल): 2 PCIe 2.1 नियंत्रक, दोनों केवल RC मोड का समर्थन करते हैं;

नोट: PCIe0 और SATA0 नियंत्रक मल्टीप्लेक्स हैं; PCIe1 और SATA1 या USB3_OTG1 नियंत्रक मल्टीप्लेक्स हैं;

● MIPI DPHY CSI RX (≤2 चैनल): 2 MIPI DPHY CSI RX पोर्ट, 2/4-लेन MIPI-CSI मोड का समर्थन;

नोट: 2-लेन + 2-लेन मोड में विभाजन वर्तमान में समर्थित नहीं है; अधिकतम 2 कैमरे कनेक्ट किए जा सकते हैं;

● MIPI DCHY CSI RX (≤1 चैनल): 1 MIPI DCHY CSI RX पोर्ट, 1/2/4-लेन MIPI-DPHY मोड या 0/1/2 ट्रायो MIPI-CPHY मोड को सपोर्ट करता है;

● नोट: 2-लेन + 2-लेन मोड में विभाजन समर्थित नहीं है; MIPI DCHY कॉम्बो PHY के TX और RX को केवल DPHY TX और DPHY RX मोड के रूप में, या एक साथ CPHY TX और CPHY RX मोड के रूप में कॉन्फ़िगर किया जा सकता है। सीआईएफ (≤1 चैनल): 1 चैनल अधिकतम 16-बिट डीवीपी इंटरफ़ेस, 8/10/12/16-बिट का समर्थन करता है;

नोट: 3.3V इंटरफ़ेस, कुछ पिन संसाधन साझा किए गए हैं;

● HDMI TX (≤1 चैनल): HDMI 2.1 तक सपोर्ट करता है, 4K@120Hz के लिए अधिकतम सपोर्ट, HDMI FRL मोड को सपोर्ट करता है और HDMI TMDS मोड के साथ बैकवर्ड संगत है;

नोट: ईडीपी नियंत्रक के साथ साझा किया गया;

● eDP (≤1 चैनल): eDP 3.1 तक समर्थन करता है, 4K@60Hz के लिए अधिकतम समर्थन, 1/2/4 लेन मोड का समर्थन करता है, स्वैप का समर्थन नहीं करता है; नोट: ईडीपी नियंत्रक के साथ साझा किया गया;

● MIPI DCHYCSI TX (≤1 चैनल): 1 MIPI DCHYCSI RX पोर्ट, 1/2/3/4 लेन MIPI-DPHY मोड या 0/1/2 ट्रायो MIPI-CPHY मोड का समर्थन करता है;

● नोट: 2लेन+2लेन मोड में विभाजन का समर्थन नहीं करता; MIPI DCHY कॉम्बो PHY के TX और RX को केवल एक साथ DPHY TX, DPHY RX मोड, या एक साथ CPHY TX, CPHY RX मोड के रूप में कॉन्फ़िगर किया जा सकता है।

● DP (≤1 चैनल): eDP 3.1 तक समर्थन करता है, 4K@120Hz के लिए अधिकतम समर्थन, 1/2/4 लेन मोड का समर्थन करता है, स्वैप का समर्थन करता है;

नोट: USB3 OTG0 के SS सिग्नल के साथ साझा किया गया;

● एलसीडी (≤1 चैनल): 24-बिट आरजीबी मोड का समर्थन करता है, अधिकतम रिज़ॉल्यूशन 1920x1080@60Hz; 16-बिट BT1120 मोड का समर्थन करता है, अधिकतम रिज़ॉल्यूशन 1920x1080@60Hz; 8-बिट BT656 मोड का समर्थन करता है, अधिकतम रिज़ॉल्यूशन 720x576@60Hz; नोट: कुछ पिन संसाधन साझा किए गए हैं।

● ईबीसी (≤1 चैनल): 8-बिट/16-बिट आउटपुट का समर्थन करता है, ग्रेस्केल के अधिकतम 32 स्तर, अधिकतम रिज़ॉल्यूशन 2560x1920@85Hz;

नोट: कुछ पिन संसाधन साझा किए गए हैं।

● ऑडियो (≤9 चैनल): SAI के 5 समूह, मास्टर-स्लेव मोड का समर्थन, 8 से 32-बिट चौड़ाई, और 48kHz तक नमूना दर; पीडीएम के 2 समूह, मास्टर मोड, 8-चैनल इनपुट क्षमता, 16 से 32-बिट चौड़ाई और 192kHz तक नमूना दर का समर्थन; SPDIFTX के 2 समूह; DSM PWMAudio का 1 समूह;

नोट: ऑडियो डेटा नमूना दर रूपांतरण के लिए चार ASRC (एसिंक्रोनस सैंपल रेट कनवर्टर) मॉड्यूल प्रदान किए गए हैं; 1.8V/3.3V इंटरफ़ेस, कुछ पिन संसाधन साझा किए गए हैं;

● ईथरनेट (≤2 चैनल): 10/100/1000Mbps डेटा ट्रांसमिशन दरों के साथ 2 RGMII इंटरफेस का समर्थन करता है।

नोट: 3.3V RGMII/RMII इंटरफ़ेस, कुछ पिन संसाधन साझा किए गए हैं।

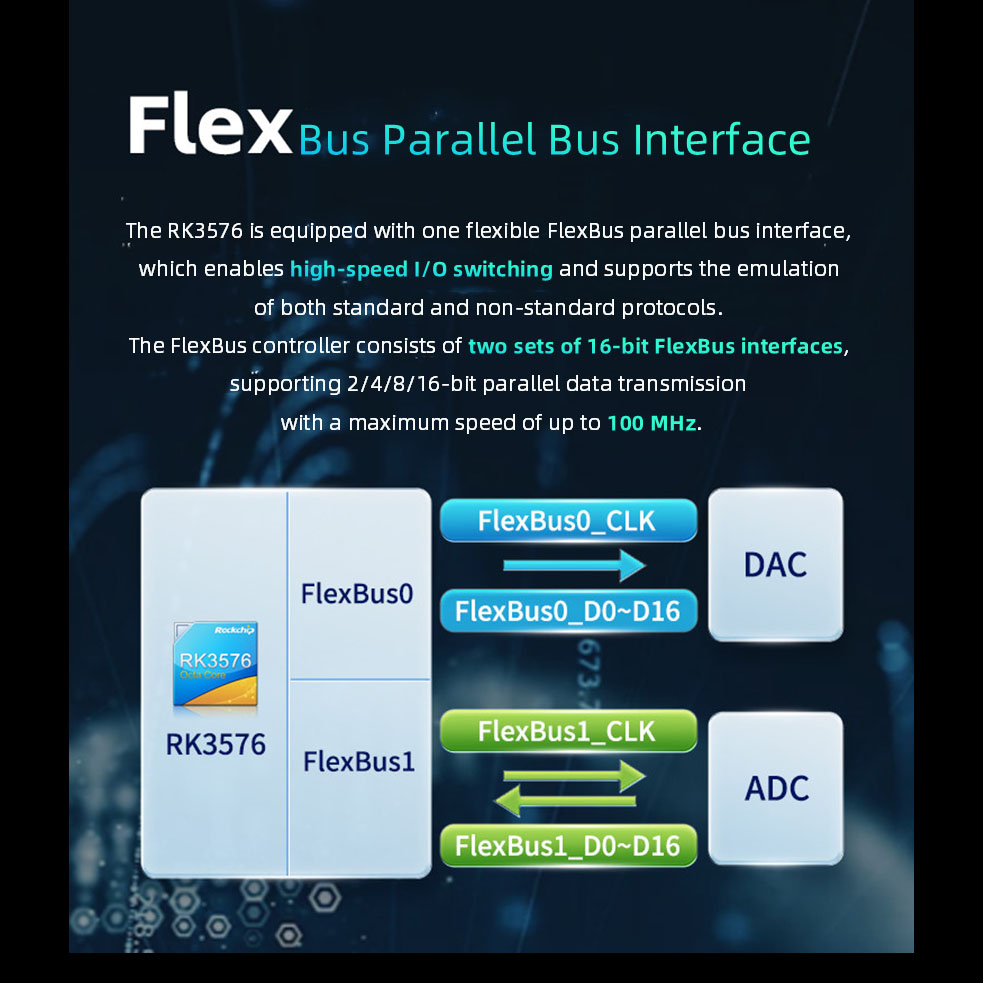

● फ्लेक्सबस (≤1 चैनल): एक लचीले समानांतर बस इंटरफ़ेस का समर्थन करता है - फ्लेक्सबस इंटरफ़ेस, जो उच्च गति I/O स्विचिंग प्राप्त कर सकता है, और कुछ मानक प्रोटोकॉल या अनियमित प्रोटोकॉल का अनुकरण कर सकता है। एक विशिष्ट एप्लिकेशन परिदृश्य हाई-स्पीड 16-बिट एडीसी और 16-बिट डीएसी का संयोजन है।

नोट: 3.3V इंटरफ़ेस, कुछ पिन संसाधन साझा किए गए हैं।

● DSMC (≤1 चैनल): डबल डेटा रेट सीरियल इंटरफ़ेस। मुख्य रूप से PSRAM डिवाइस संचार या लोकलबस (जैसे FPGA) के परिधीय संचार में उपयोग किया जाता है। नोट: 3.3V इंटरफ़ेस, कुछ पिन संसाधन साझा किए गए हैं।

● UART (≤12 चैनल): अधिकतम समर्थित बॉड दर 8Mbps है।

नोट: 1.8V/3.3V इंटरफ़ेस, कुछ पिन संसाधन साझा किए गए हैं।

● I³C (≤2 चैनल): 7-बिट और 10-बिट एड्रेस मोड का समर्थन करता है, अधिकतम गति 12.5 Mbit/s तक, I²C बस के साथ संगत, अधिकतम गति 400 Kbit/s तक। नोट: 1.8V/3.3V इंटरफ़ेस, कुछ पिन संसाधन साझा किए गए हैं।

● I²C (≤11 चैनल): 400 Kbit/s तक की अधिकतम गति के साथ 7-बिट और 10-बिट एड्रेस मोड का समर्थन करता है।

नोट: 1.8V/3.3V इंटरफ़ेस, कुछ पिन संसाधन साझा किए गए हैं। एसपीआई (≤5 चैनल): कॉन्फ़िगर करने योग्य मास्टर/स्लेव मोड। नोट: 1.8V/3.3V इंटरफ़ेस, कुछ पिन संसाधन साझा किए गए हैं।

● CAN (≤2 चैनल): CAN-FD का समर्थन करता है; 1एमबीपीएस सपोर्ट करता है।

नोट: 1.8V/3.3V इंटरफ़ेस, कुछ पिन संसाधन साझा किए गए हैं।

● पीडब्लूएम (≤3 चैनल): 3 स्वतंत्र पीडब्लूएम नियंत्रक, 16 पीडब्लूएम चैनल, 32-बिट टाइमर/काउंटर का समर्थन करते हैं।

नोट: 1.8V/3.3V इंटरफ़ेस, कुछ पिन संसाधन साझा किए गए हैं।

नोट: कुछ पिन संसाधन बहुसंकेतन हैं। विवरण के लिए कृपया पिन फ़ंक्शन तुलना तालिका देखें।

नमूने और अधिक जानकारी के लिए हमसे संपर्क करें!

सेवा लाभ

न्यूनतम आदेश: 1 यूनिट | थोक ऑर्डर समर्थित | मुफ़्त एसडीके | निःशुल्क तकनीकी सहायता | अनुकूलन स्वीकृत

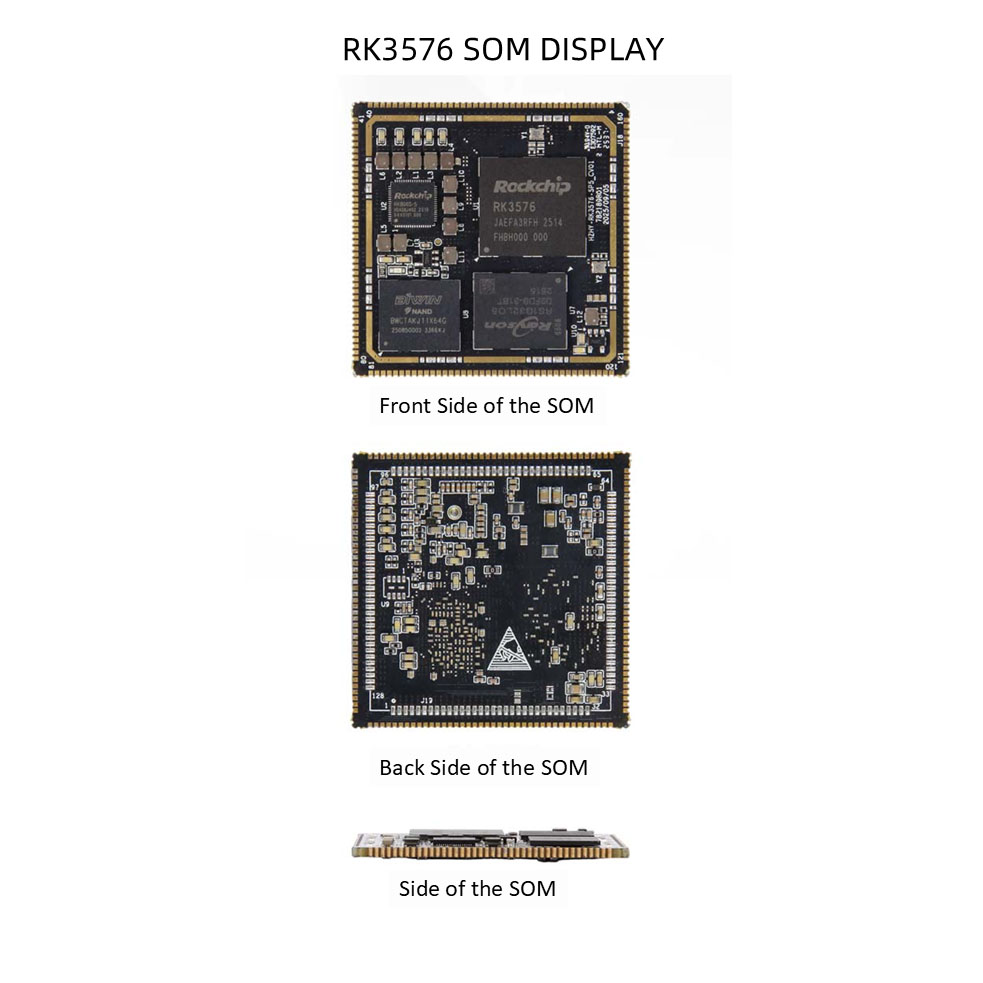

आरके3576 एसओएम विवरण
