रॉकचिप RK3566 कोर बोर्ड

थिंककोर एक प्रमुख चाइना रॉकचिप RK3566 कोर बोर्ड निर्माता है। यह दोहरी गीगाबिट अनुकूली RJ45 ईथरनेट पोर्ट के कॉन्फ़िगरेशन का समर्थन करता है, जो दोहरे नेटवर्क पोर्ट के माध्यम से आंतरिक और बाहरी नेटवर्क पर डेटा का उपयोग और संचारित कर सकता है, नेटवर्क ट्रांसमिशन दक्षता में सुधार कर सकता है; वायरलेस नेटवर्क का समर्थन करना।

जांच भेजें

उत्पाद वर्णन

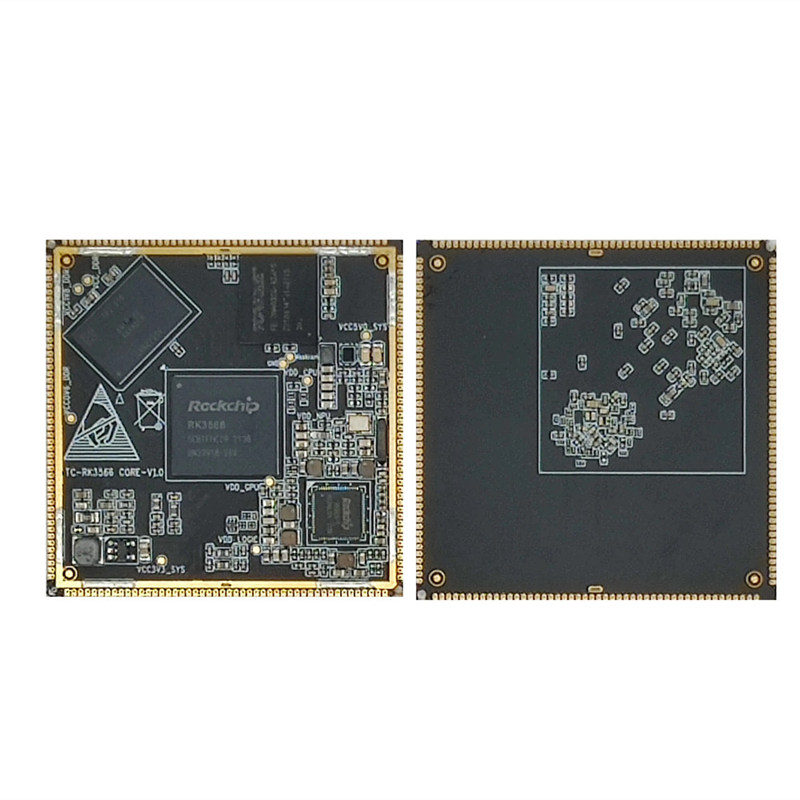

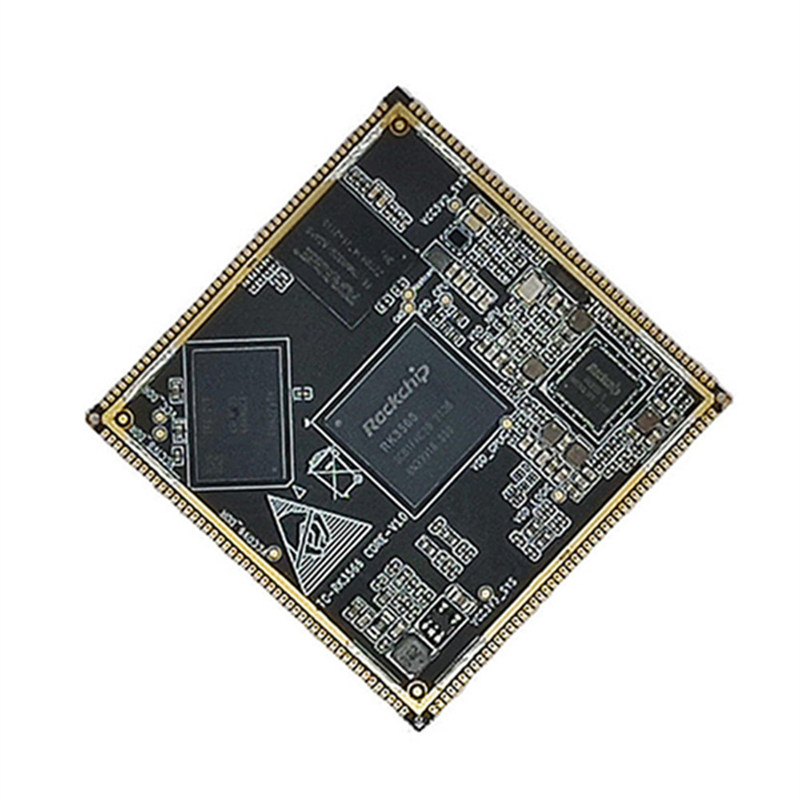

थिंककोर एक प्रमुख चाइना रॉकचिप RK3566 कोर बोर्ड निर्माता है।

इस आइटम के बारे में

• यह दोहरी गीगाबिट एडेप्टिव RJ45 ईथरनेट पोर्ट के कॉन्फ़िगरेशन का समर्थन करता है, जो दोहरे नेटवर्क पोर्ट के माध्यम से आंतरिक और बाहरी नेटवर्क पर डेटा का उपयोग और संचारित कर सकता है, नेटवर्क ट्रांसमिशन दक्षता में सुधार; वायरलेस नेटवर्क का समर्थन करना;

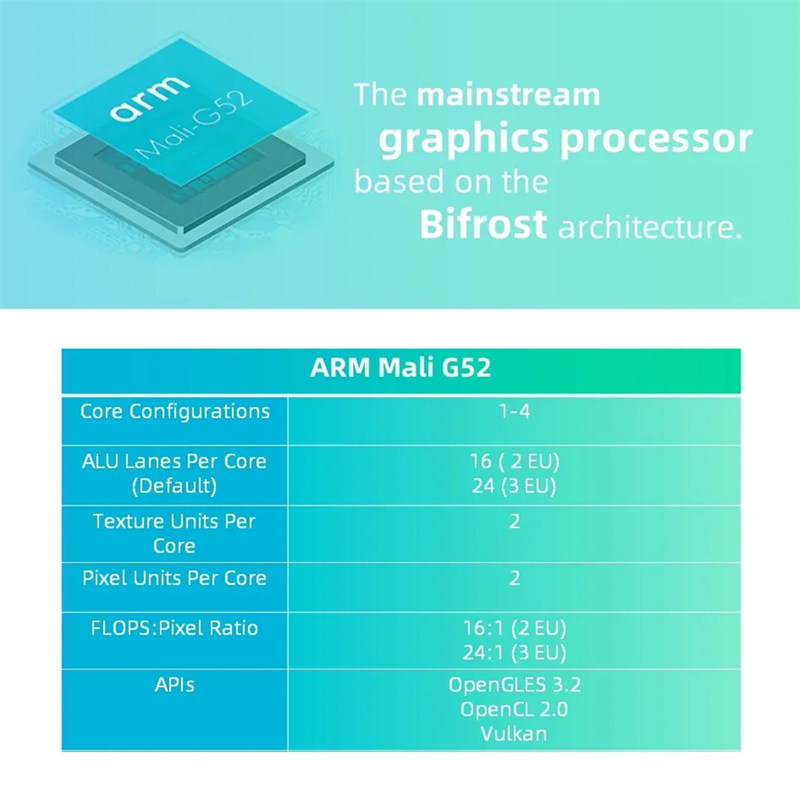

• GPU OpenGL ES3.2/2.0/1.1, Vulkan1.1 का समर्थन करता है; VPU 4K 60fps H.265/H.264/VP9 वीडियो डिकोडिंग और 1080p 100fps H.265/H.264 वीडियो एन्कोडिंग का एहसास कर सकता है; एनपीयू कैफ/टेंसरफ्लो और अन्य मुख्यधारा का समर्थन करता है आर्किटेक्चर मॉडल के एक-क्लिक स्विचिंग।

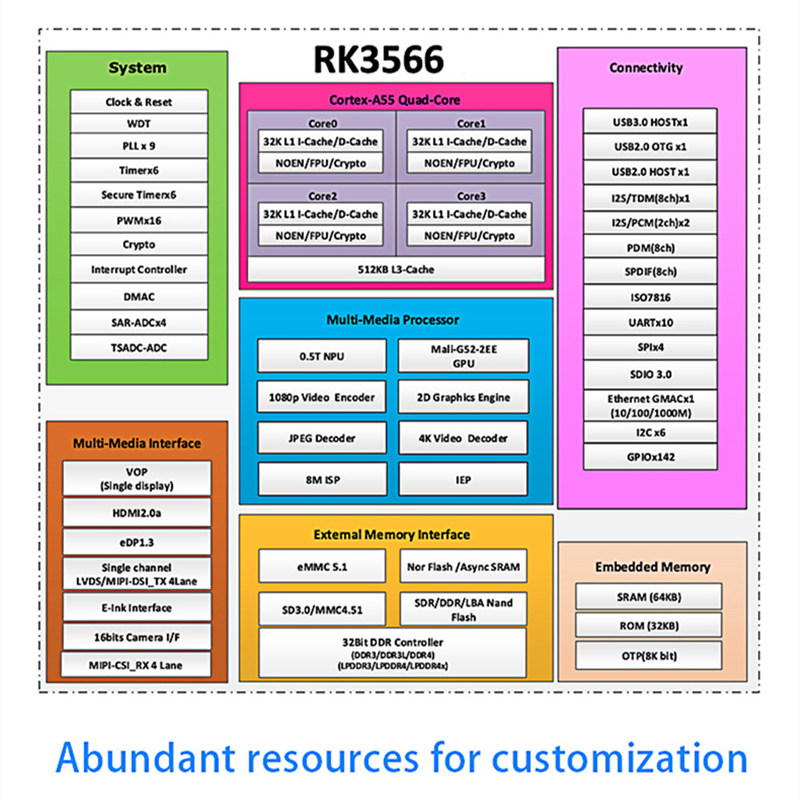

• RK3566 22nm उन्नत तकनीक को अपनाता है, 2.0GHz तक की मुख्य आवृत्ति के साथ, CPU को 8GB मेमोरी क्षमता से सुसज्जित किया जा सकता है, जो 32 बिट बिट की चौड़ाई तक पहुंच सकता है, और 1600MHz तक की आवृत्ति।

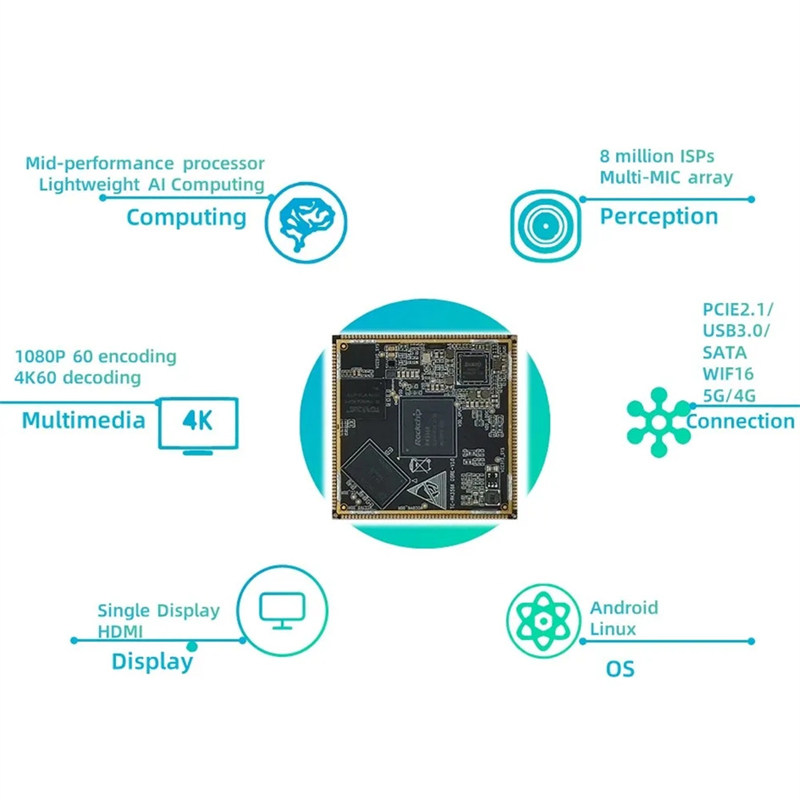

• RK3566 में MIPI-CSIX2, MIPI-DSIX2, HDMI2.0, EDP वीडियो इंटरफ़ेस है, जो विभिन्न डिस्प्ले आउटपुट के साथ तीन स्क्रीन तक समर्थन कर सकता है; अंतर्निहित 8M ISP छवि सिग्नल प्रोसेसर, जो दोहरे कैमरों और एचडीआर कार्यों का समर्थन कर सकता है;

• TC-RK3566 प्लेटफ़ॉर्म एंड्रॉइड 11.0, लिनक्स बिल्डरूट, उबंटू और डेबियन ऑपरेटिंग सिस्टम का समर्थन करता है। सिस्टम स्थिर और मज़बूती से चलता है, एसडीके खुला स्रोत है, जो ग्राहकों द्वारा स्वतंत्र विकास के लिए अनुकूल है।

उत्पाद प्रमुख पैरामीटर
बिजली का इंटरफ़ेस	12V@2A डीसी इनपुट, डीसी इंटरफ़ेस
मुख्य चिप	RK3568, क्वाड Cortex-A55，2.0GHz of MALI-G52
टक्कर मारना	1/2/4/8gb ， lpddr4/4x ， 1560MHz
भंडारण	8/32/64/128GB BB EMMC
ईथरनेट	2.5 ग्राम ईथरनेट पोर्ट2; 10/100/1000 मीटर अनुकूली ईथरनेट पोर्ट2
HDMI	HDMI2.0 डिस्प्ले इंटरफ़ेस, एमआईपीआई-डीएसआई के साथ दोहरे स्क्रीन डिस्प्ले का समर्थन करें
Mipi- dsi	मिपी स्क्रीन इंटरफ़ेस, वाइल्डफायर एमआईपीआई स्क्रीन को प्लग किया जा सकता है, दोहरे स्क्रीन का समर्थन करें HDMI2.0 के साथ प्रदर्शित करें
मिपी-ची	मिपी-कैमेरा इंटरफ़ेस
USB2.0	टाइप-ए इंगित करता है इंटरफ़ेस 1 (होस्ट)। टाइप-सी इंटरफ़ेस 1 (ओटीजी), जो फर्मवेयर जल रहा है इंटरफ़ेस और पावर इंटरफ़ेस के साथ साझा किया गया
यूएसबी 3.0	टाइप-ए पोर्ट*1 (मेज़बान)
PCIE इंटरफ़ेस	मिनी PCIe इंटरफ़ेस, का उपयोग पूर्ण-ऊंचाई या आधी ऊंचाई वाले वाईफाई नेटवर्क कार्ड, 4 जी के साथ किया जा सकता है मॉड्यूल या अन्य मिनी-पीसीआईई इंटरफ़ेस मॉड्यूल
साटा इंटरफ़ेस	मानक एसएटीए इंटरफ़ेस
हार्ड डिस्क pwr आपूर्ति इंटरफ़ेस	12V का समर्थन करता है आउटपुट
सिम कार्ड धारक	सिम कार्ड फ़ंक्शन को 4 जी मॉड्यूल के साथ उपयोग करने की आवश्यकता है
40pin इंटरफ़ेस	के साथ संगत रास्पबेरी पाई 40pin इंटरफ़ेस, PWM, GPIO, I, C, SPI, UART फ़ंक्शंस का समर्थन करता है
डिबग सीरियल पत्तन	गलती करना पैरामीटर 1500000-8-N-1
टीएफ डेक	समर्थन माइक्रो एसडी (TF) कार्ड बूट सिस्टम, 128GB तक
श्रव्य बंदरगाह	हेडफोन आउटपुट + 1 इंटरफ़ेस में माइक्रोफोन इनपुट 2
एसपीके वक्ता इंटरफ़ेस	1W पावर स्पीकर जुड़ा हो सकता है
बटन	बिजली का बटन, मास्क्रोम बटन; वसूली बटन
अवरक्त RECEIVER	का समर्थन करता है अवरक्त रिमोट कंट्रोल फ़ंक्शन
फैन इंटरफ़ेस	समर्थन करता है गर्मी अपव्यय के लिए प्रशंसकों की स्थापना
आरटीसी बैटरी इंटरफ़ेस	RTC का समर्थन करता है समारोह
