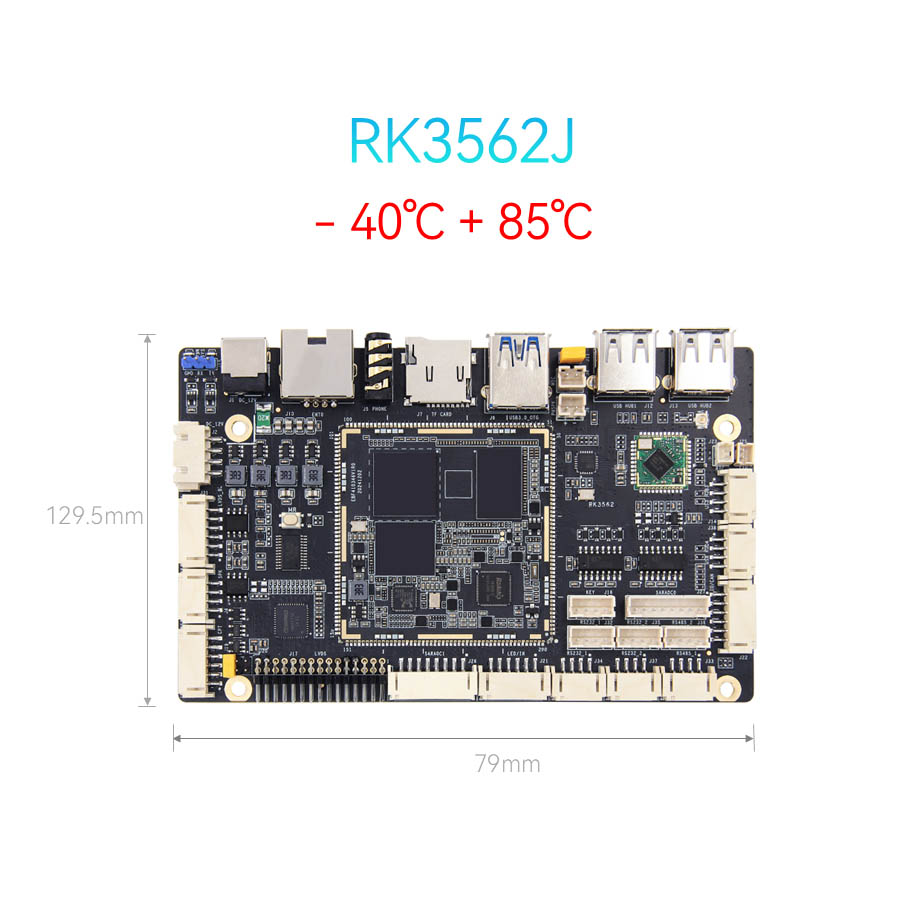

रॉकचिप RK3562 डिजिटल साइनेज एसबीसी औद्योगिक नियंत्रक

● TP-1HS बोर्ड का उपयोग उच्च प्रदर्शन वाले एकल-बोर्ड कंप्यूटर के रूप में किया जा सकता है और प्रदर्शन, नियंत्रण, नेटवर्क ट्रांसमिशन, फ़ाइल संग्रहण, एज कंप्यूटिंग और अन्य परिदृश्यों के लिए एम्बेडेड मदरबोर्ड।

● मुख्य चिप के रूप में रॉकचिप RK3562/RK3562J का उपयोग करते हुए, यह 22nm उन्नत प्रक्रिया प्रौद्योगिकी को अपनाता है, 2.0GHz तक की मुख्य आवृत्ति के साथ, एकीकृत क्वाड-कोर 64-बिट कॉर्टेक्स-ए 53 प्रोसेसर और आर्ममली-जीपीयू, 4K वीडियो डिकोडिंग, सुपर इमेज प्रोसेसिंग कैपैबिलिटीज, और सपोर्ट-सीमैबिलिटीज़ इनटैमैबिलिटीज, सुपर इमेज प्रोसेसिंग कैपैबिलिटीज, और सपोर्ट्स।

● अंतर्निहित स्वतंत्र एनपीयू कंप्यूटिंग शक्ति विभिन्न एआई परिदृश्यों को सक्षम करते हुए, 1TOPS तक पहुंच सकती है।

● संतुलित ऑनबोर्ड हार्डवेयर कॉन्फ़िगरेशन और अनुप्रयोगों की एक विस्तृत श्रृंखला के साथ, चुनने के लिए विभिन्न प्रकार की मेमोरी और स्टोरेज संयोजन प्रदान करता है।

● उच्च एकीकरण, समृद्ध विस्तार इंटरफेस के साथ, ऑनबोर्ड Wifi6, गीगाबिट नेटवर्क पोर्ट, LVDS, USB3.0/2.0, MIPIDS1, चार-तरफ़ा MIPICS1, ऑडियो इंटरफ़ेस, इन्फ्रारेड रिसेप्शन, TF कार्ड धारक और अन्य परिधीय, प्रोसेसर के प्रदर्शन के लिए पूर्ण खेल दे सकते हैं और आगे के परिदृश्यों का विस्तार कर सकते हैं।

● आधिकारिक मुख्यधारा Android, Debain, और Ubuntu ऑपरेटिंग सिस्टम छवियों का समर्थन करता है, और इसे 6 पर लागू किया जा सकता है) विभिन्न अनुप्रयोग वातावरण।

● डेटा पूरी तरह से खुला स्रोत है, जिससे पूरा एसडीके ड्राइवर डेवलपमेंट किट, डिजाइन स्कीमेटिक्स और अन्य संसाधन प्रदान करते हैं, जिससे आरंभ करना आसान हो जाता है।

विशेषताएँ

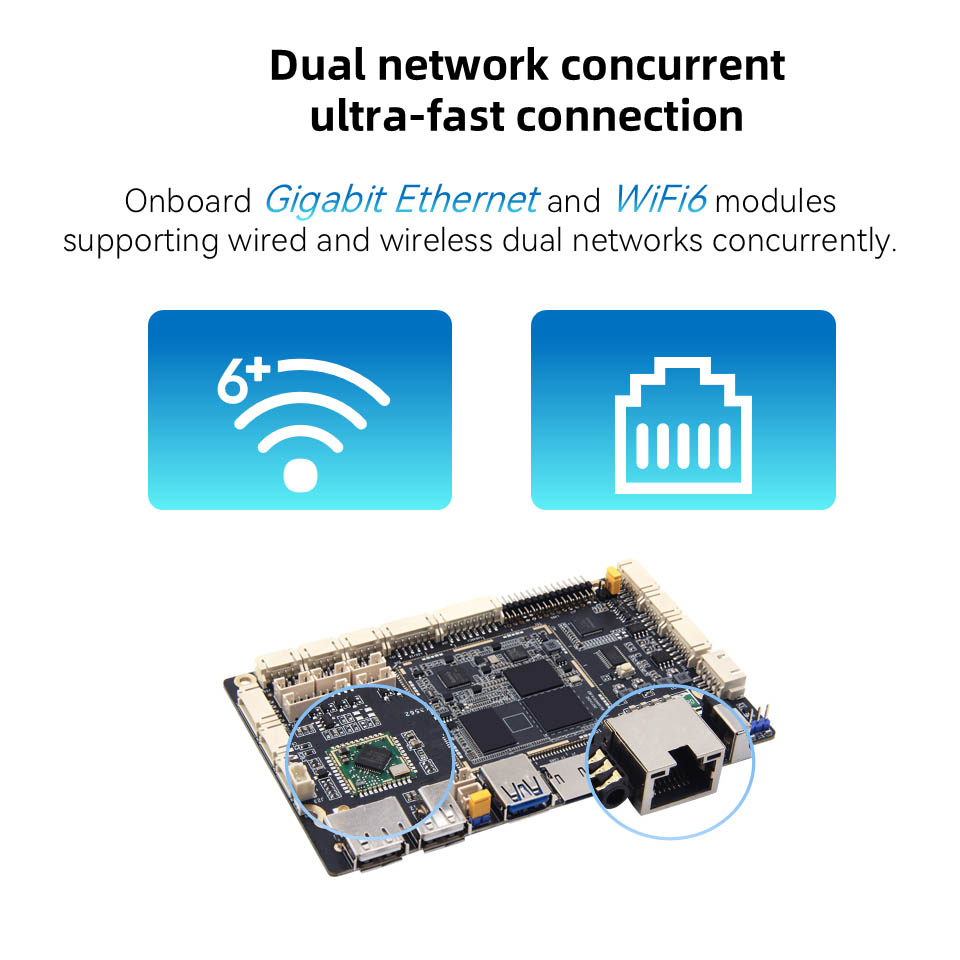

1। ऑनबोर्ड गिगाबिट ईथरनेट और वाईफाई 6 मॉड्यूल वायर्ड और वायरलेस डुअल-नेटवर्क्स कॉन्स्यूरेंसी का समर्थन करते हैं

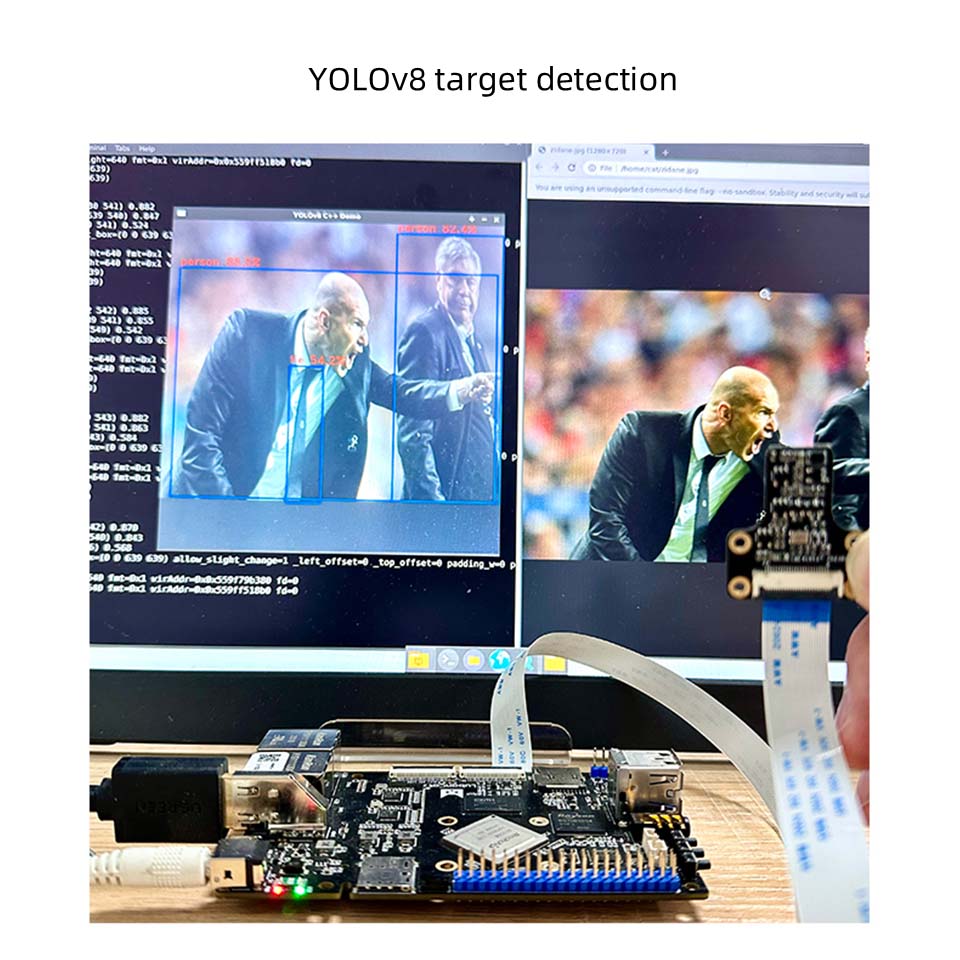

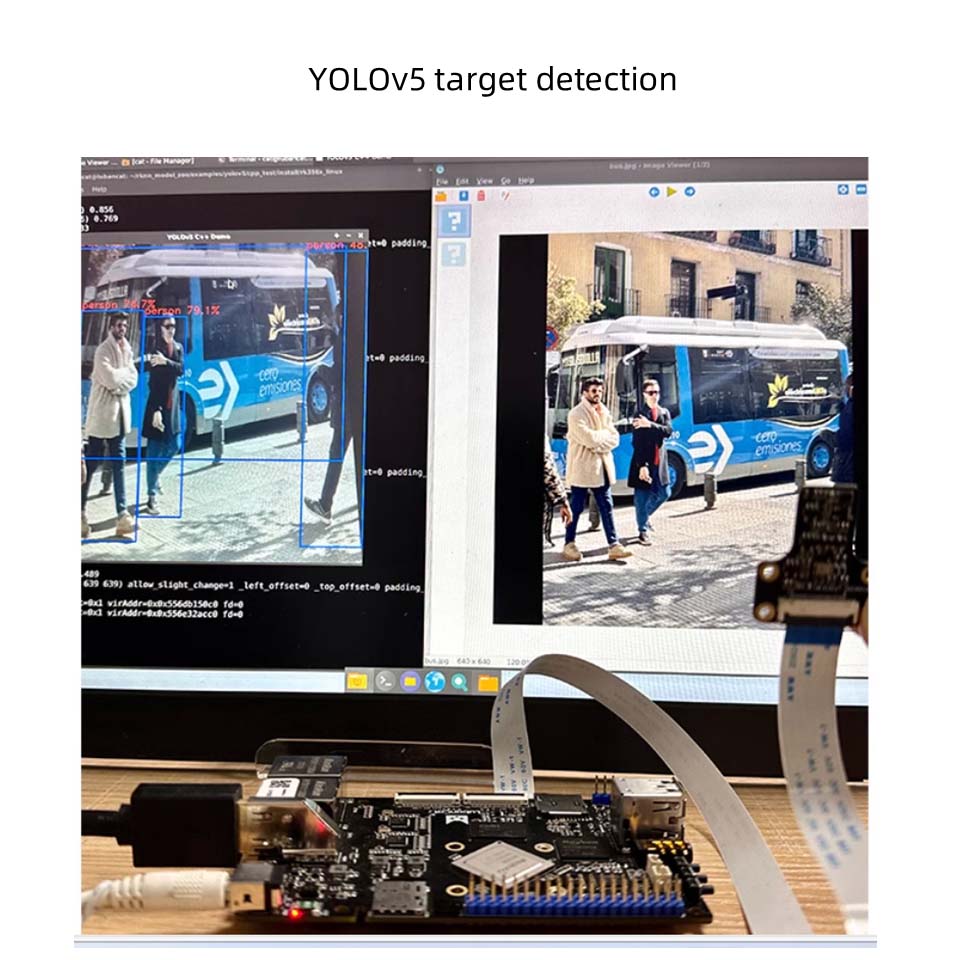

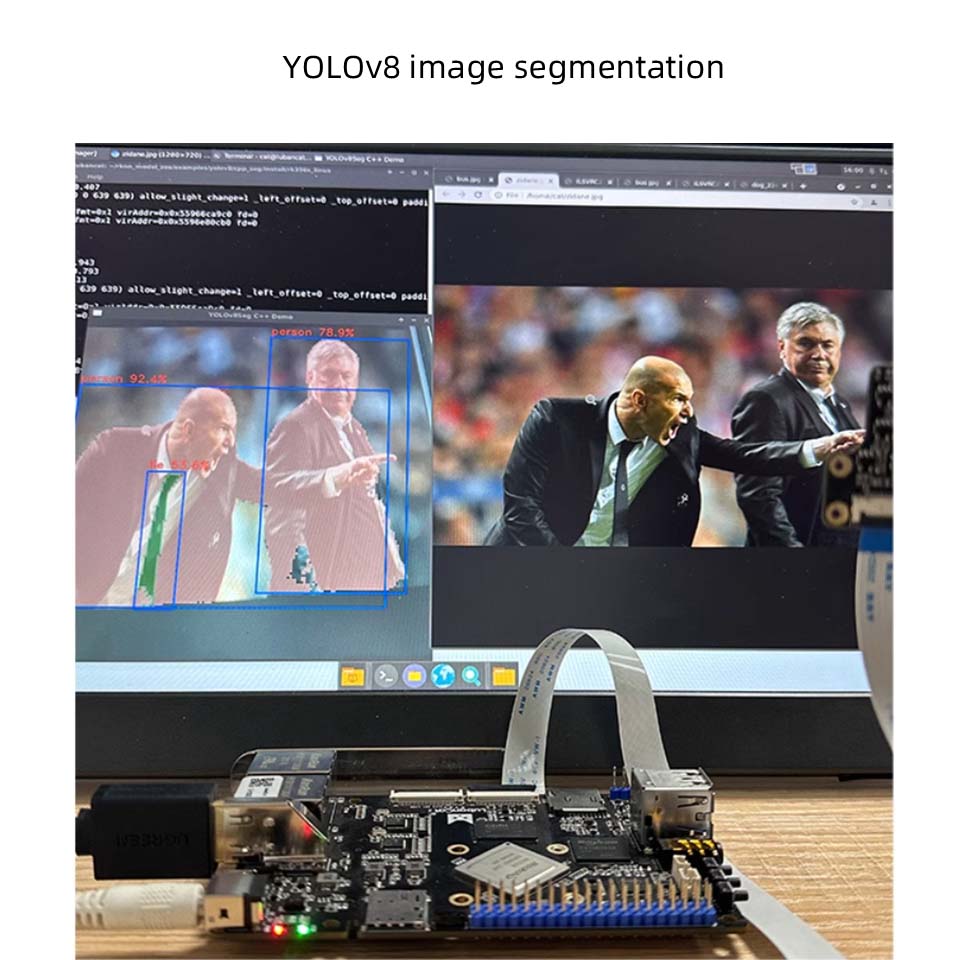

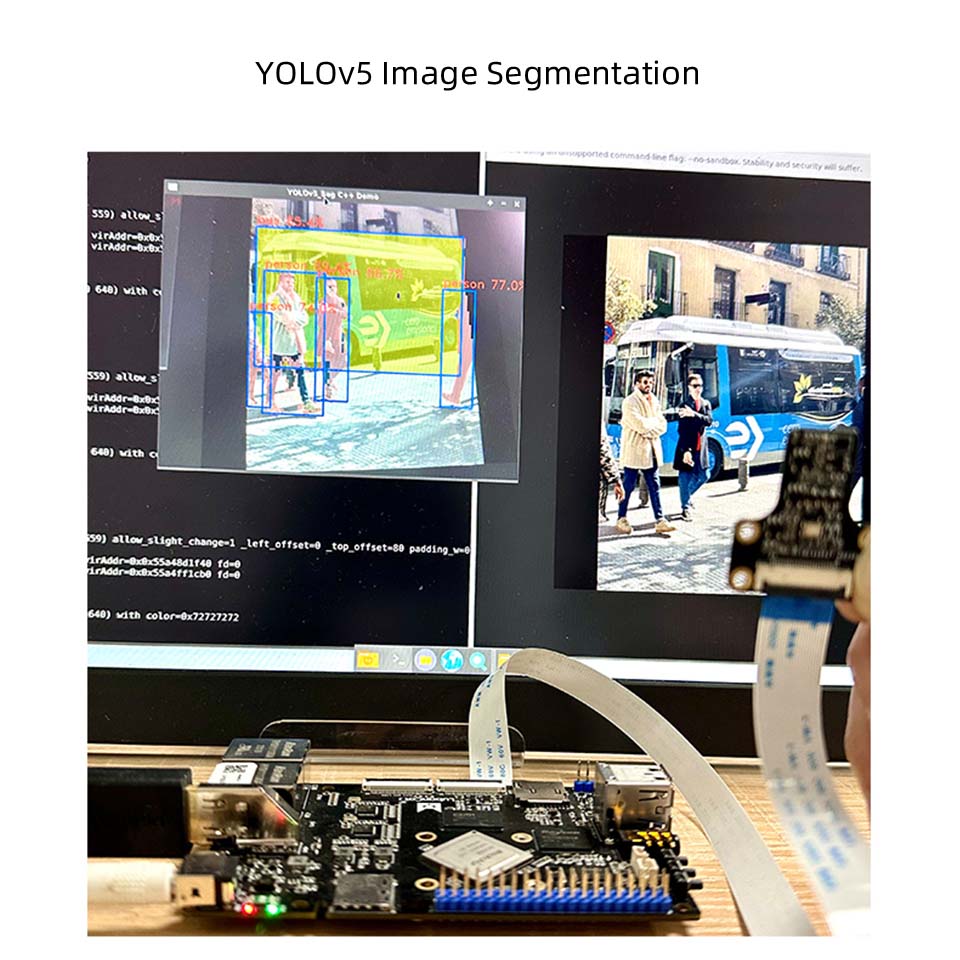

2। अंतर्निहित स्वतंत्र एनपीयू, कंप्यूटिंग शक्ति 1TOPS तक पहुंच सकती है

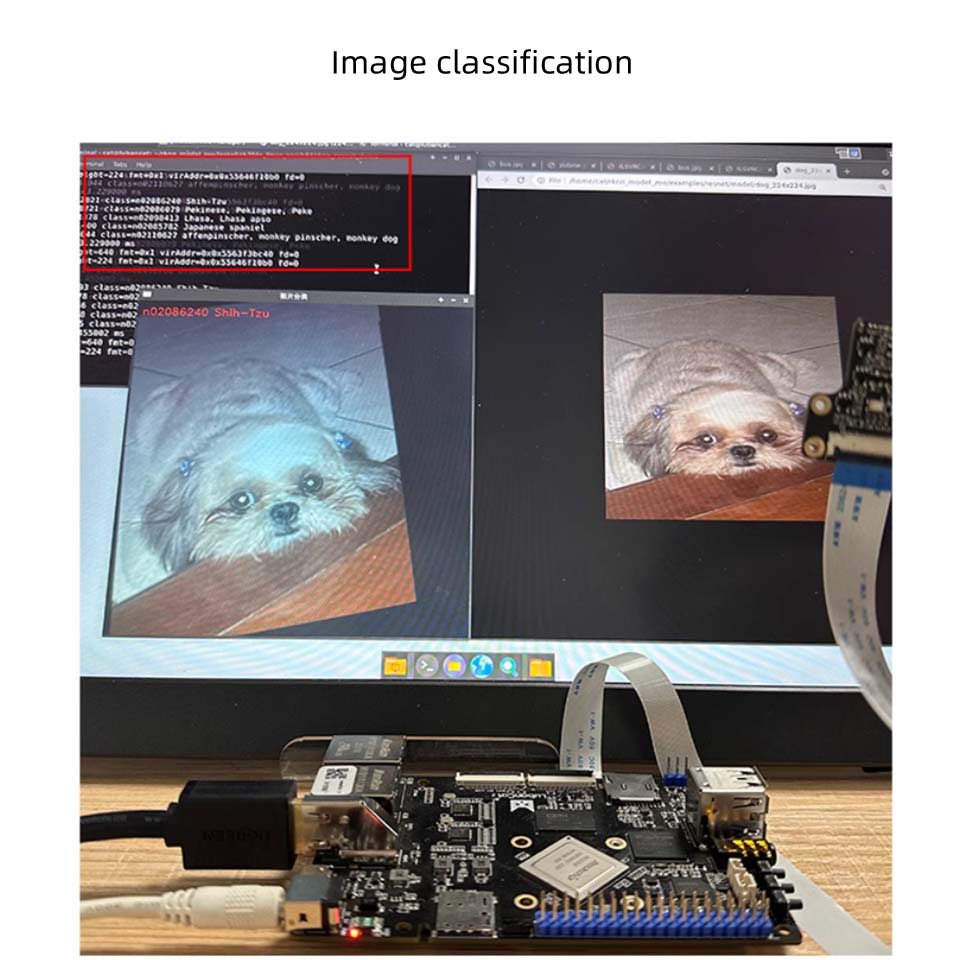

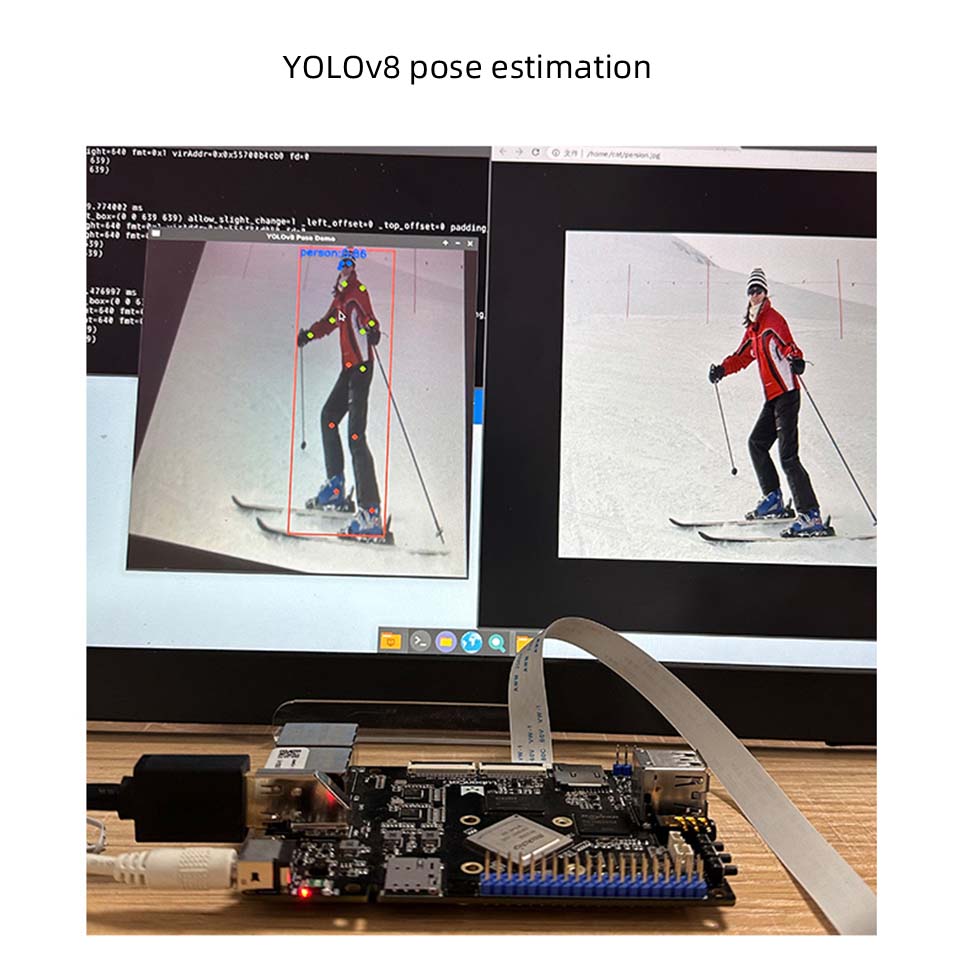

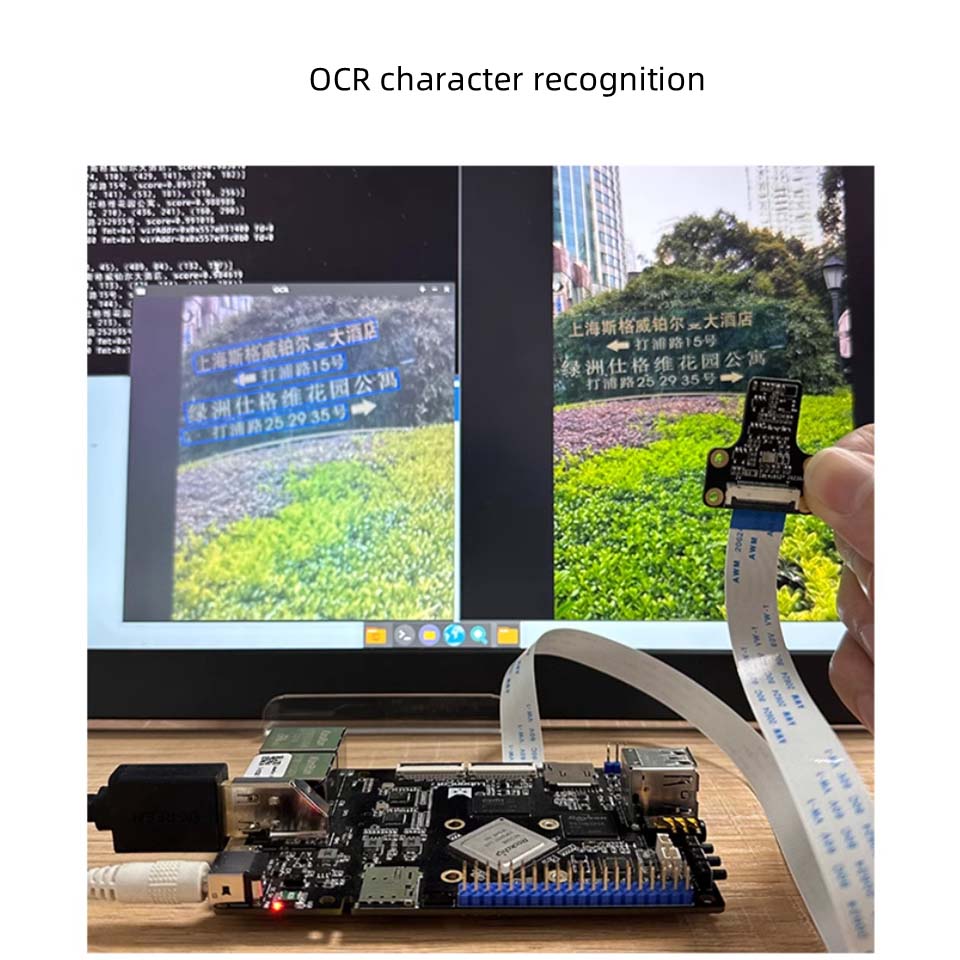

मुख्यधारा के आर्किटेक्चर मॉडल के एक-क्लिक स्विचिंग का समर्थन करता है, हल्के कृत्रिम खुफिया अनुप्रयोगों के लिए उपयोग किया जा सकता है

3। शक्तिशाली छवि विश्लेषण क्षमताएं, 4K का आसान डिकोडिंग

4K@30 फ्रेम H.265 \ VP9 प्रारूप डिकोडिंग और 1080p60 फ्रेम H.264 प्रारूप एन्कोडिंग का समर्थन करता है

4। परिधीय की जरूरतों को पूरा करने के लिए समृद्ध विस्तार इंटरफेस

गीगाबिट नेटवर्क पोर्ट, LVDS, USB3.0/2.0, MIPI DS1, चार-तरफ़ा MIPICS1, ऑडियो इंटरफ़ेस, इन्फ्रारेड रिसेप्शन, TF कार्ड धारक और अन्य इंटरफेस के साथ, यह आसानी से ईथरनेट, TF कार्ड, कैमरा, स्क्रीन, माइक्रोफोन और अन्य उपकरणों का विस्तार कर सकता है; इसके अलावा, विभिन्न बाहरी जरूरतों को पूरा करने के लिए अलग -अलग RS232, RS485, CAN, ADC अधिग्रहण इंटरफेस हैं।

उत्पाद व्यवहार्यता

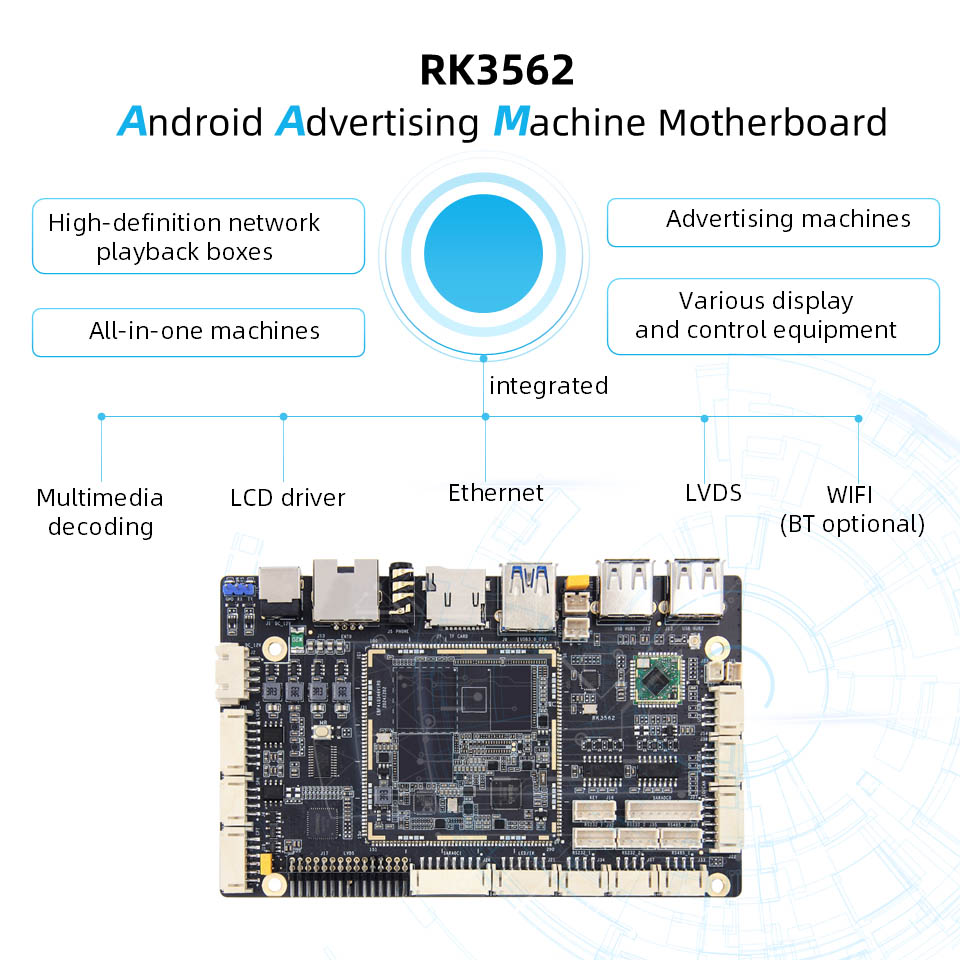

उच्च-परिभाषा नेटवर्क प्लेयर बॉक्स, विज्ञापन मशीनों और ऑल-इन-वन मशीनों, आदि के लिए उपयुक्त मल्टीमीडिया डिकोडिंग, एलसीडी ड्राइवर, ईथरनेट, एलवीडी, वाईफाई (ब्लूटूथ फ़ंक्शन वैकल्पिक) को एकीकृत करता है

पैरामीटर

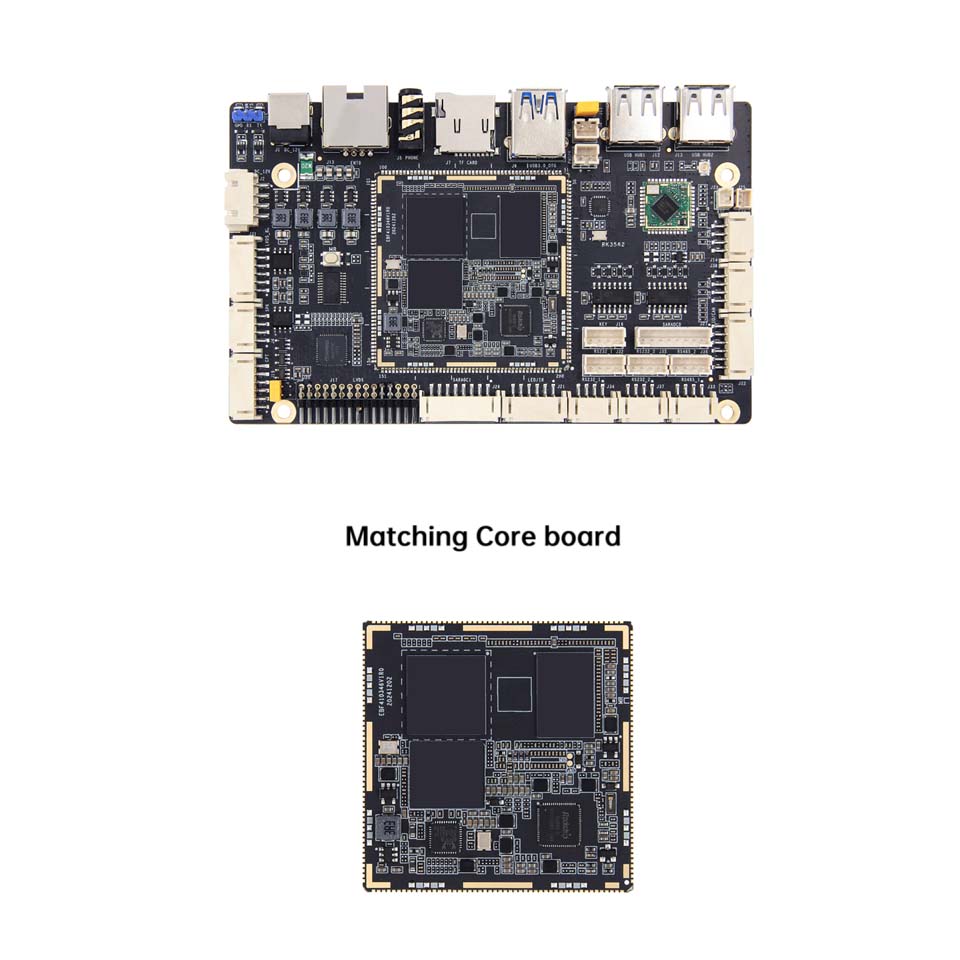

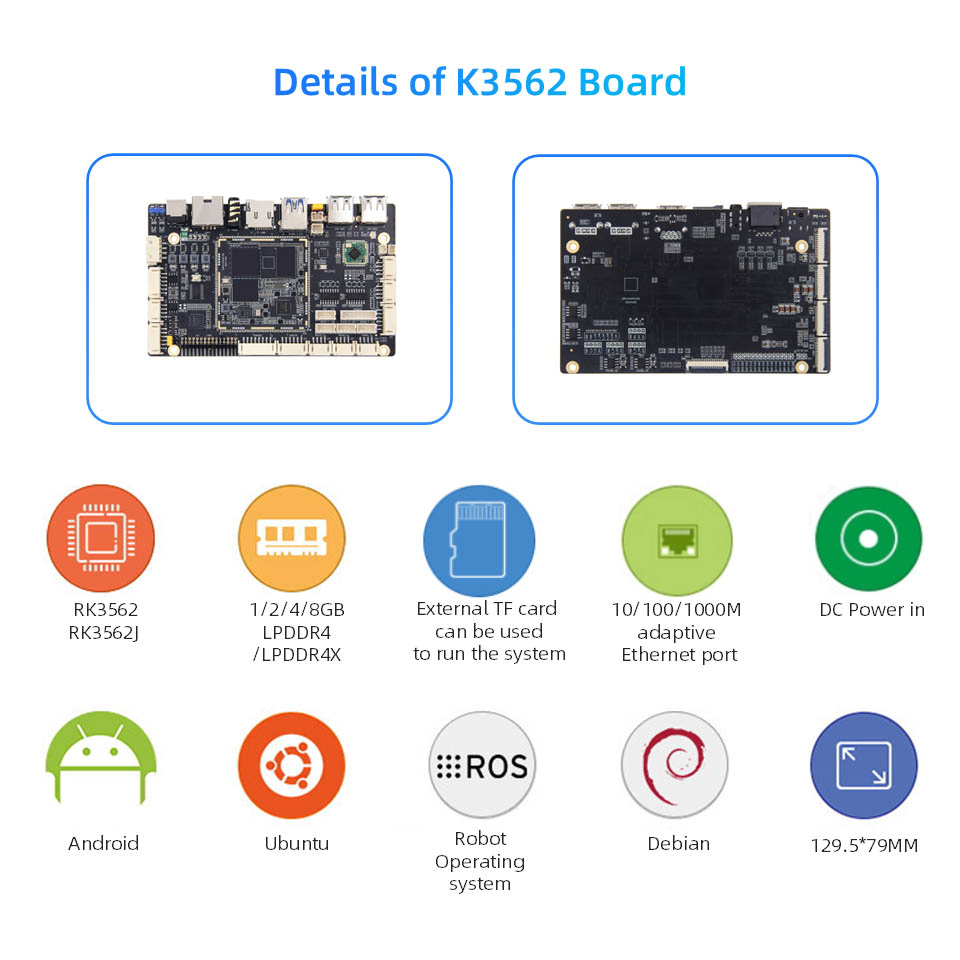

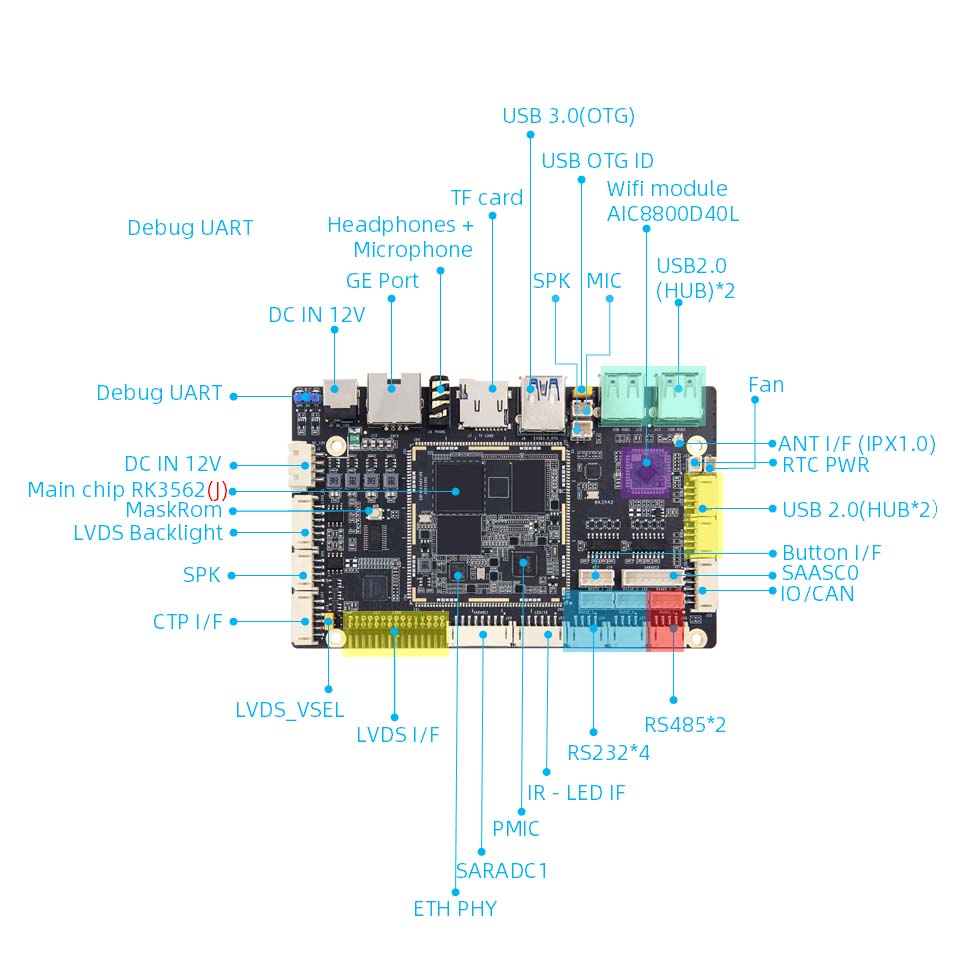

लुबन कैट 1HS बोर्ड का हार्डवेयर कॉन्फ़िगरेशन

● मुख्य चिप:

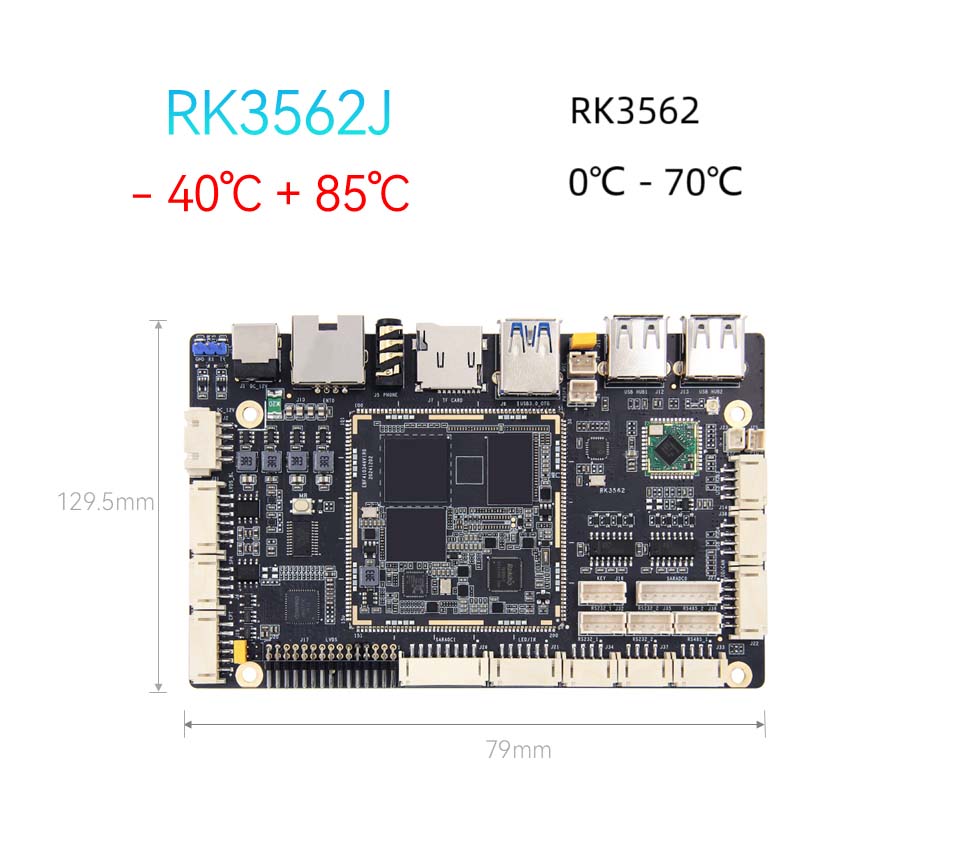

● मॉडल: RK3562/RK3562JCPU: क्वाड-कोर कॉर्टेक्स-ए 53, मुख्य आवृत्ति 2.0GHZGPU तक: MALI-G52NPU: 1TOPS कंप्यूटिंग पावर (NPU के बिना औद्योगिक-ग्रेड RK3562J)

● मेमोरी: 1/2/4/8GB, LPDDR4/4X (अनुकूलन योग्य)

● भंडारण: 8/32/64/128GB, EMMC (अनुकूलन योग्य)

● पावर इंटरफ़ेस: डीसी 12 वी@2 ए डीसी इनपुट

● ईथरनेट: गीगाबिट नेटवर्क पोर्ट*1, 10/100/1000MBPS डेटा ट्रांसमिशन दर का समर्थन करता है

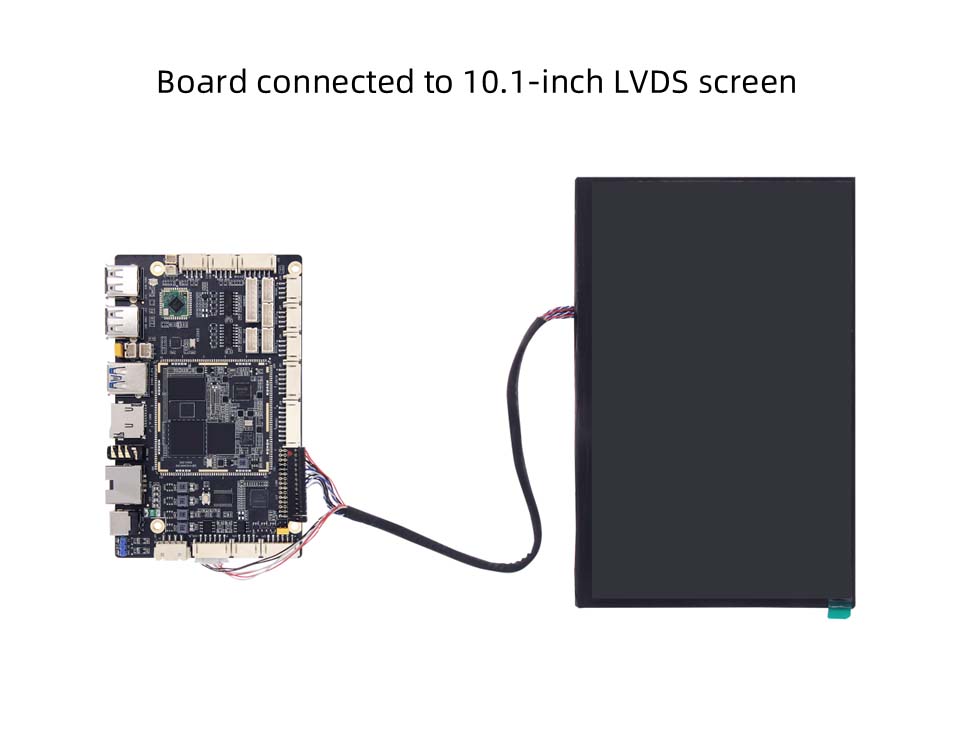

● LVDS: 2*15pin LVDS स्क्रीन इंटरफ़ेस*1

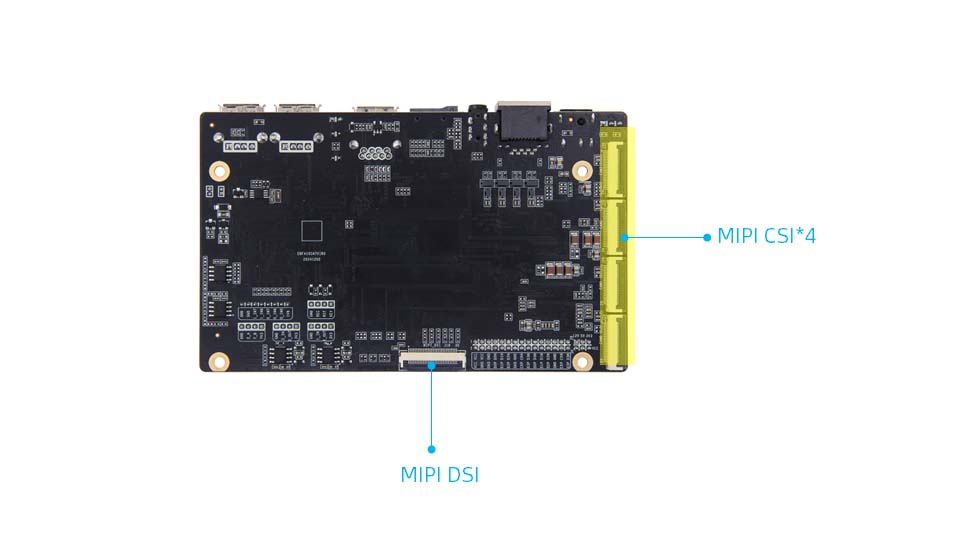

● MIPI-DSI: MIPI स्क्रीन इंटरफ़ेस*1, MIPIDSI और LVDS इंटरफ़ेस का पुन: उपयोग किया जाता है, और डिफ़ॉल्ट LVDS स्क्रीन से कनेक्ट करने के लिए है। यदि आप Mipidsi से कनेक्ट करना चुनते हैं, तो आपको रोकनेवाला को बदलने की आवश्यकता है

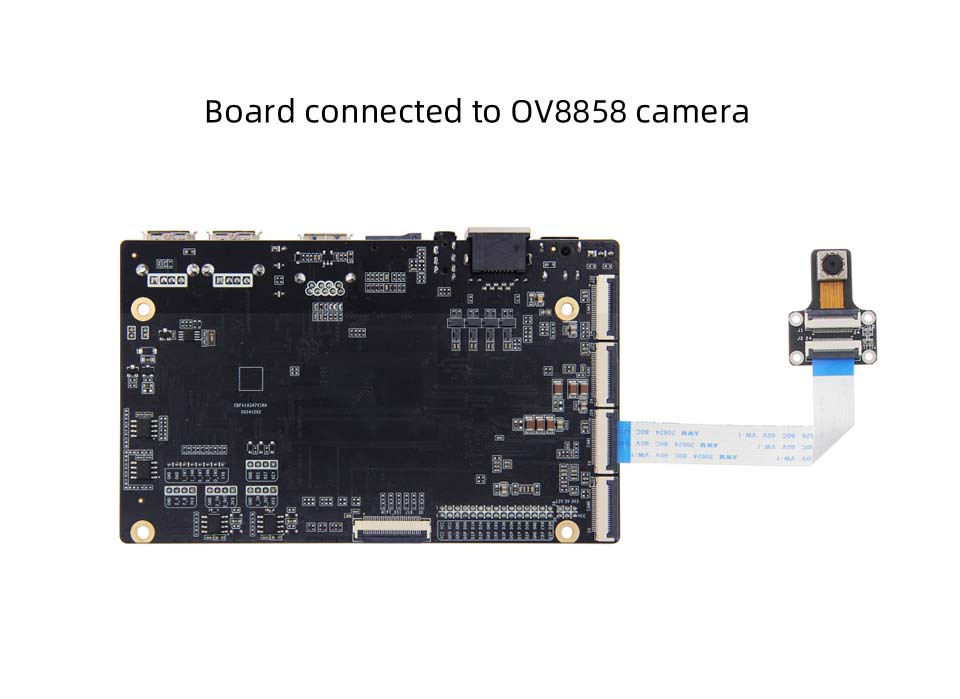

● MIPI-CSI: MIPI कैमरा इंटरफ़ेस*4, स्टोर के IMX415/OV8858 कैमरे में प्लग किया जा सकता है (डिफ़ॉल्ट संयोजन OV8858 कैमरा है)

● कैपेसिटिव टच स्क्रीन: LVDS टच स्क्रीन इंटरफ़ेस*1

● एलसीडी बैकलाइट: LVDS बैकलाइट इंटरफ़ेस*1

● स्क्रीन पावर इंटरफ़ेस: LVDS वोल्टेज चयन इंटरफ़ेस*1

● USB2.0: USB हब इंटरफ़ेस*4

● USB3.0: USB OTG इंटरफ़ेस*1, डिफ़ॉल्ट डिवाइस मोड है, मोड को जम्पर कैप के माध्यम से चुना जा सकता है

● वाईफाई: ऑनबोर्ड वाईफाई 6 मॉड्यूल, मॉडल: AIC8800D40L

● TF कार्ड धारक: सिस्टम शुरू करने के लिए माइक्रो एसडी (TF) कार्ड का समर्थन करें, 512GB तक
