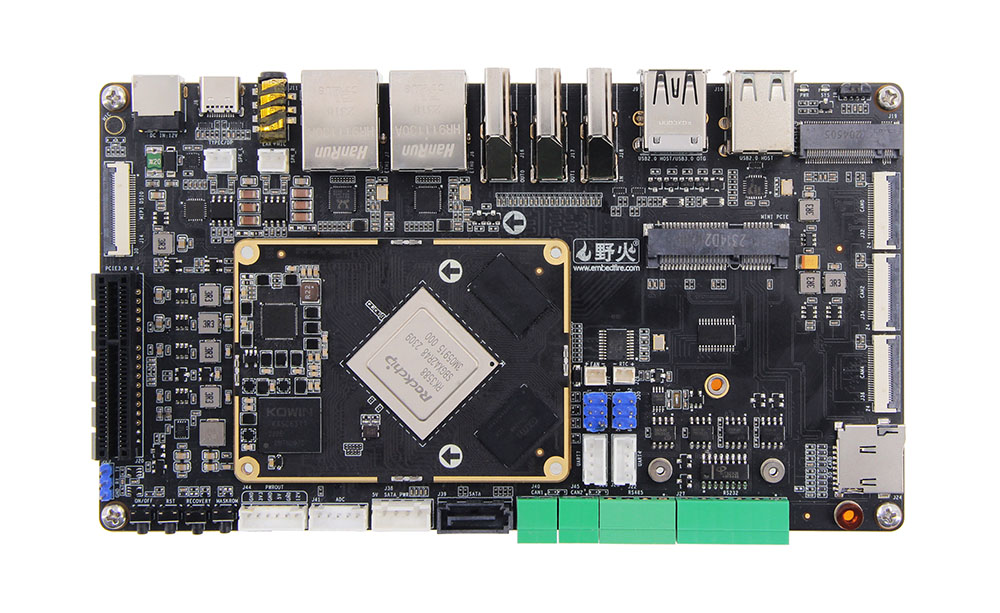

RK3588 बोर्ड-टू-बोर्ड विकास बोर्ड

यह RK3588 बोर्ड-टू-बोर्ड डेवलपमेंट बोर्ड, थिंककोर टेक्नोलॉजी कंपनी, लिमिटेड द्वारा विकसित, एक तकनीकी टीम जो एम्बेडेड हार्डवेयर आर एंड डी, डिजाइन, उत्पादन और बिक्री में विशेषज्ञता है। यह उत्पाद उच्च-प्रदर्शन एआई एज कम्प्यूटिंग सॉल्यूशंस के लिए आदर्श है। AIOT, रोबोटिक्स और इंडस्ट्रियल ऑटोमेशन के लिए डिज़ाइन किया गया-PCIE 4.0, DUAL 8K डिस्प्ले और NPU त्वरण का समर्थन करता है।

जांच भेजें

उत्पाद वर्णन

बोर्ड डेवलपमेंट बोर्ड के लिए RK3588 बोर्ड क्या है?

RK3588 बोर्ड-टू-बोर्ड डेवलपमेंट बोर्ड का उद्देश्य एक मॉड्यूलर डिज़ाइन को अपनाने और मानकीकृत इंटरफेस (जैसे, PCIE, MXM, हाई-स्पीड-टू-बोर्ड कनेक्टर) का उपयोग करके कोर बोर्ड और कार्यात्मक उप-बोर्डों (वाहक बोर्ड) के बीच लचीले संयोजनों को सक्षम करना है।

जब एकीकृत बोर्ड या एकल बोर्ड कंप्यूटर की तुलना में, बोर्ड- से -बोर्ड मदरबोर्ड निम्नलिखित मुख्य लाभ साझा करता है:

पारंपरिक विकास बोर्डों के साथ तुलना

फ़ायदा	बी 2 बी विकास बोर्ड	पारंपरिक एमसीयू बोर्ड
विस्तार	मॉड्यूलर, हॉट-स्वैपेबल	निश्चित परिधीय, जम्पर तार
संकेत गुणवत्ता	GHz- स्तर के संकेतों का समर्थन करता है	कम गति वाले GPIO/UART तक सीमित
विकास गति	मान्य मॉड्यूल का पुन: उपयोग करें	पूर्ण हार्डवेयर रिडिजाइन की आवश्यकता है
मामलों का उपयोग करें	जटिल प्रणालियाँ	सरल नियंत्रण (सेंसर लॉगिंग)

RK3588 विकास बोर्ड की प्रमुख विशेषताएं

● शक्तिशाली SOC: ROCKCHIP RK3588 (8-कोर कॉर्टेक्स-A76/A55, 6TOPS NPU)

● मॉड्यूलर डिज़ाइन: कस्टम विस्तार के लिए लचीला बी 2 बी कनेक्टर

● हाई-स्पीड इंटरफेस: PCIE 3.0, USB 3.1, डुअल गीगाबिट ईथरनेट, SATA

● मल्टी-डिस्प्ले: 8k@60fps + 4k@60fps एक साथ आउटपुट का समर्थन करता है

● औद्योगिक -ग्रेड: -40 ° C से +85 ° C ऑपरेशन

● रिच इंटरफेस: मिनी पीसीआई, एम। 2 एम की, मिपी सीएसआई

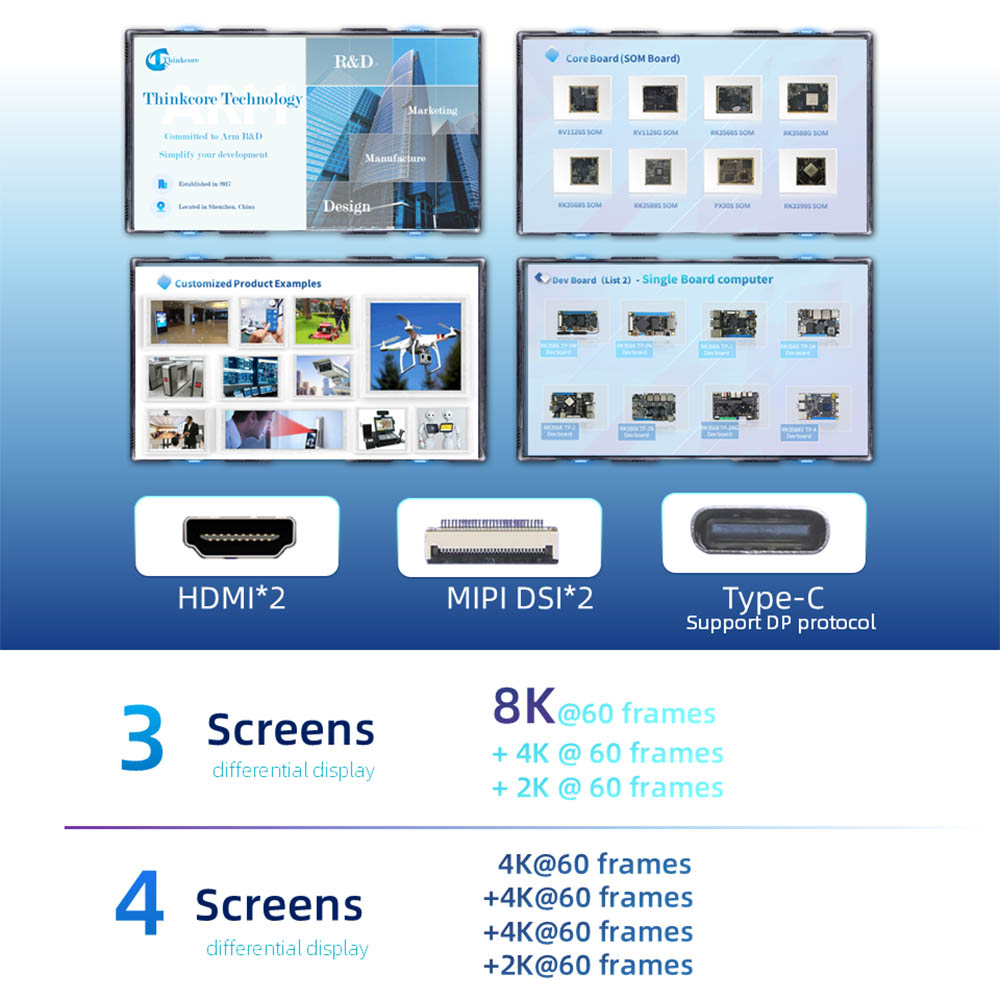

● मल्टी-स्क्रीन अलग-अलग डिस्प्ले: तीन-स्क्रीन विषम प्रदर्शन और चार-स्क्रीन विषम प्रदर्शन का समर्थन करता है। HDMI*2; Mipi dsi*2; टाइप-सी (डीपी प्रोटोकॉल का समर्थन करता है)

तकनीकी निर्देश

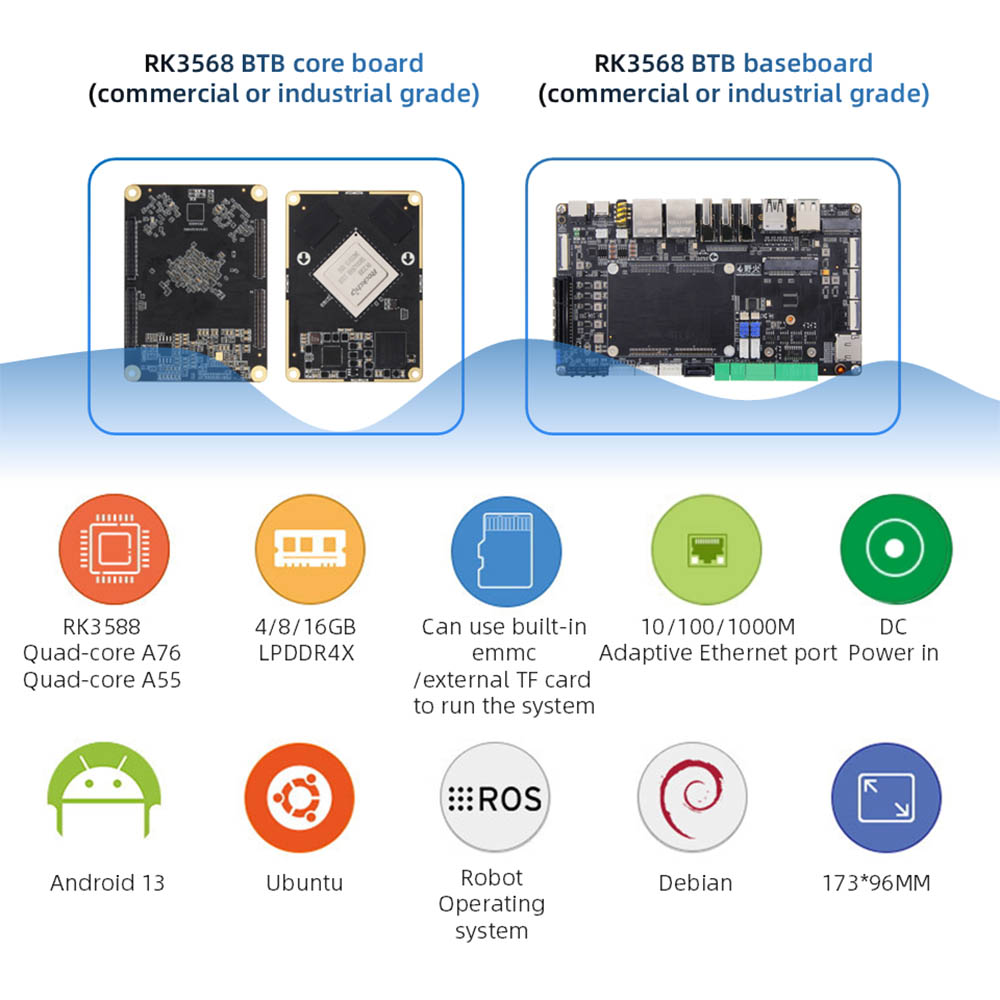

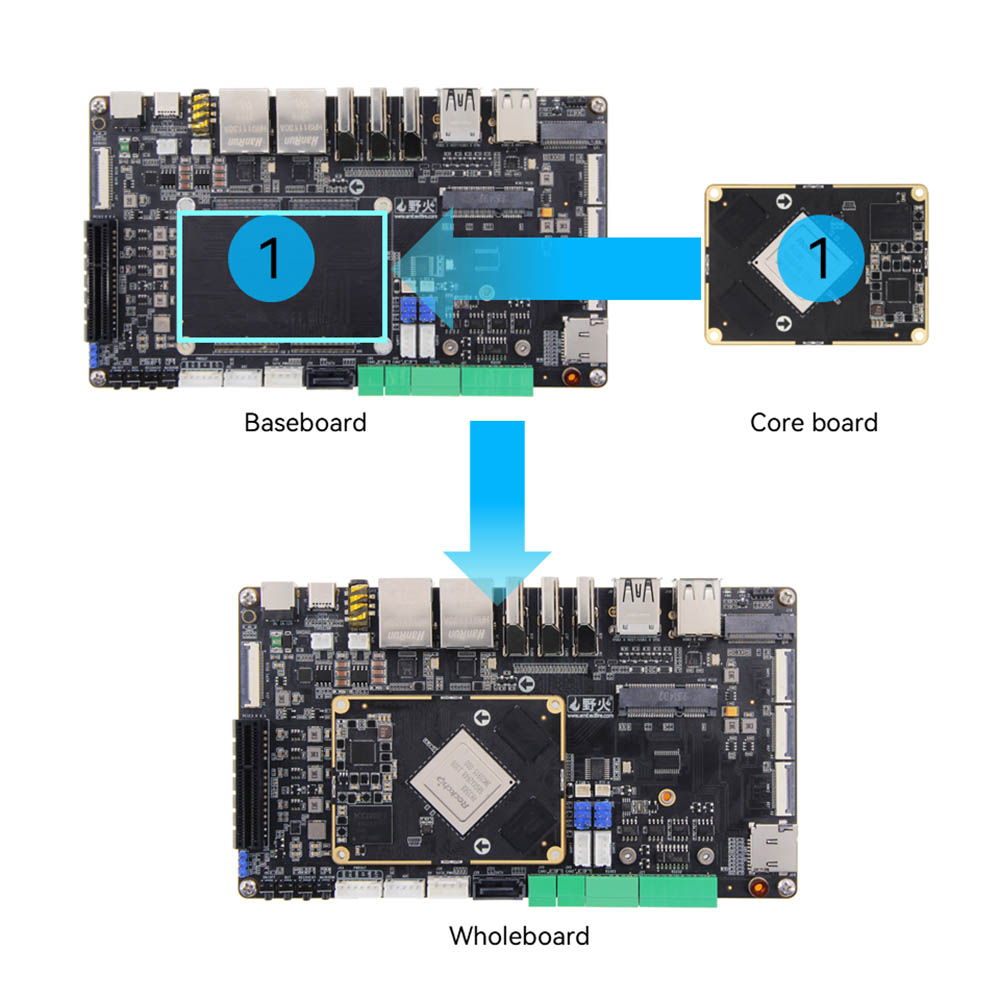

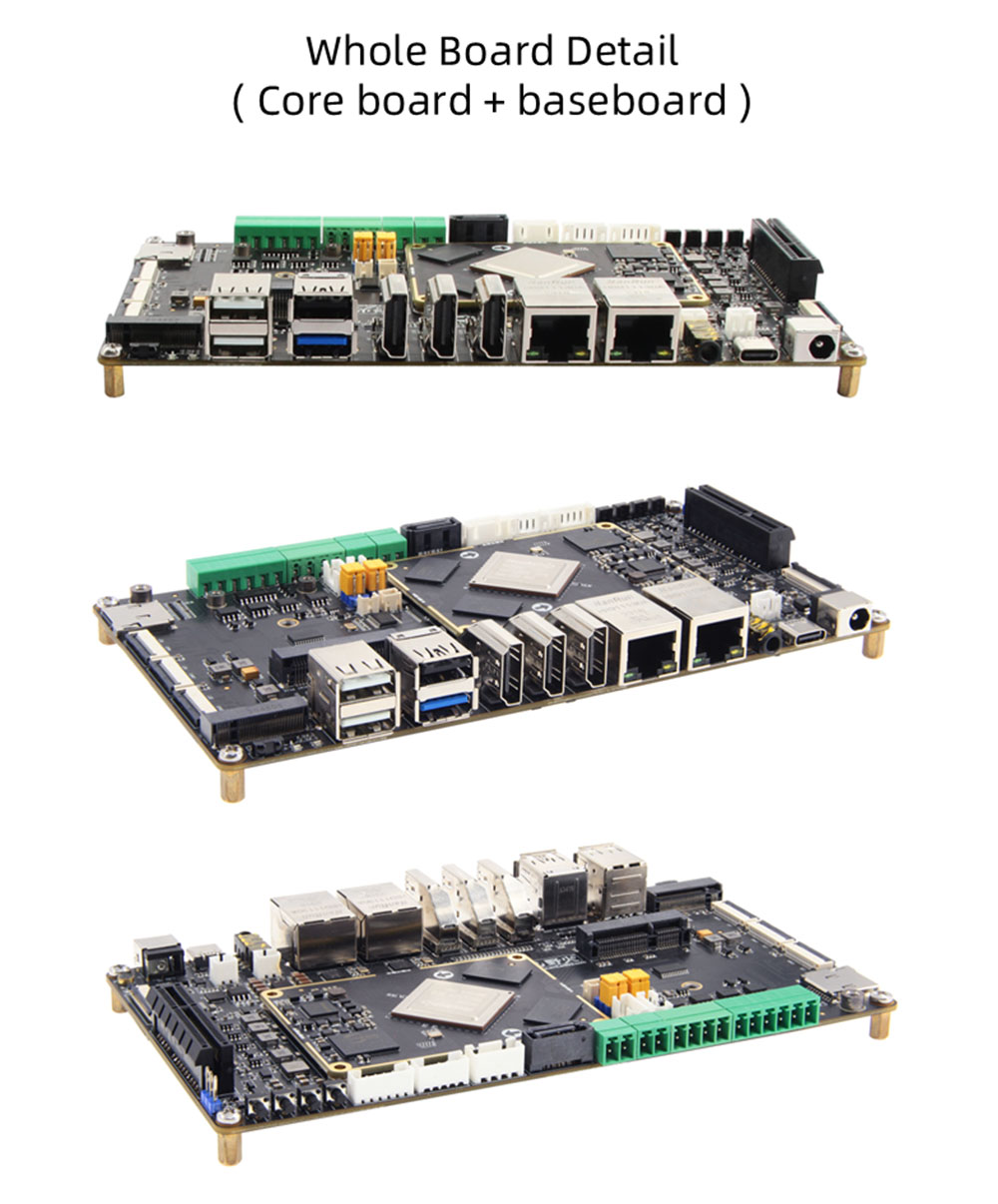

BTB मदरबोर्ड में एक कोर बोर्ड और एक वाहक बोर्ड/ बेसबोर्ड शामिल हैं।

RK3588 कोर बोर्ड पैरामीटर

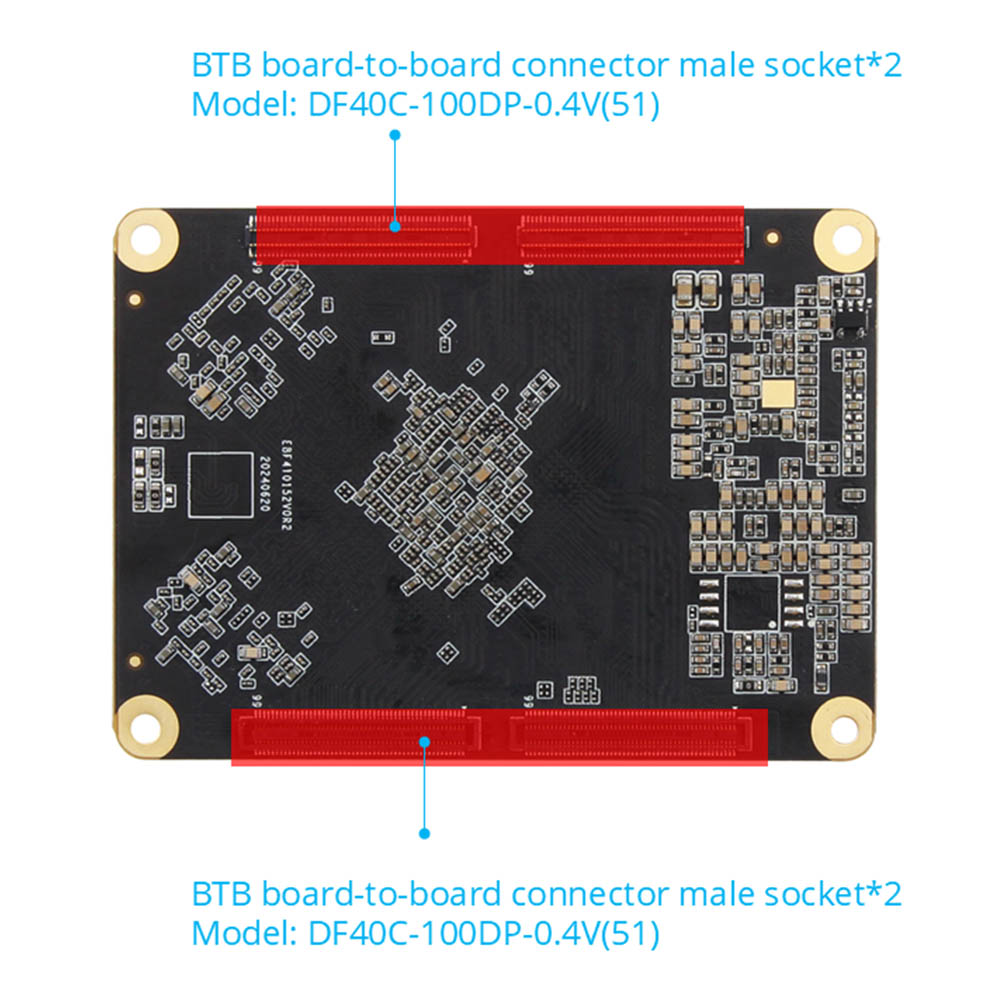

● कनेक्टर: पुरुष कनेक्टर: DF40C-100DP-0.4V (51) महिला कनेक्टर: DF40C-100DS-0.4V (51)

● मुख्य चिप: RK3588 (क्वाड-कोर A76 + क्वाड-कोर A55, MALI-G610, 6TOPS कंप्यूटिंग पावर) BTB 400 पिन की ओर जाता है, 0.5 मिमी रिक्ति, सभी I0 की ओर जाता है

● मेमोरी: 4/8/16GB, LPDDR4/4X

● भंडारण: 32/64/128GB। ईएमएमसी

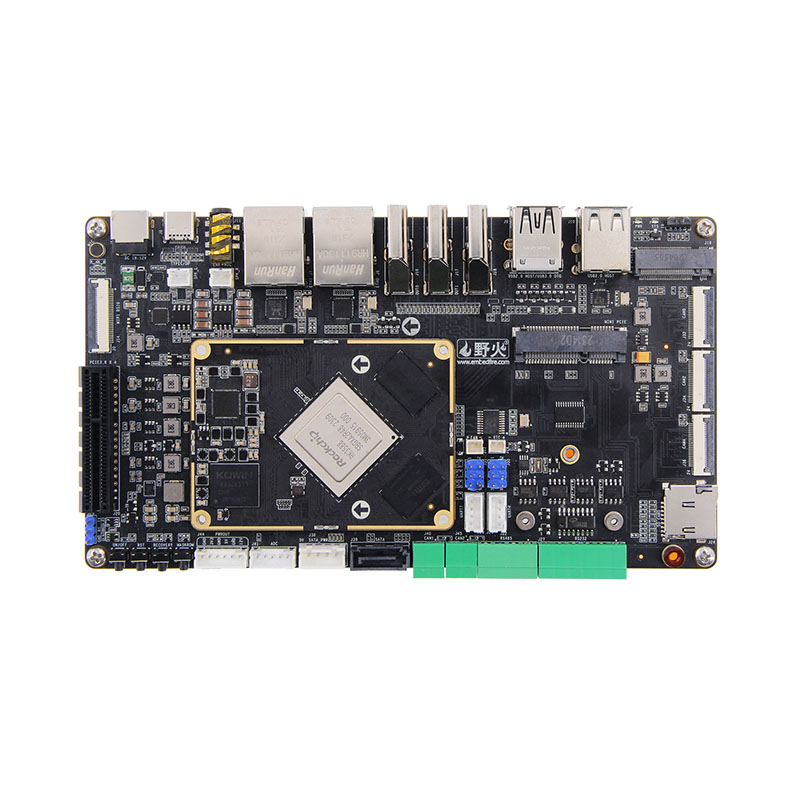

RK3588 Board-To-Board Development Board

RK3588 बेसबोर्ड पैरामीटर

● कनेक्टर: पुरुष: DF40C-100DP-0.4V (51) महिला: DF40C-100DS-0.4V (51)

● पावर इंटरफ़ेस: 12V@2 ए डीसी इनपुट, डीसी इंटरफ़ेस*1; पावर आउटपुट इंटरफ़ेस*1

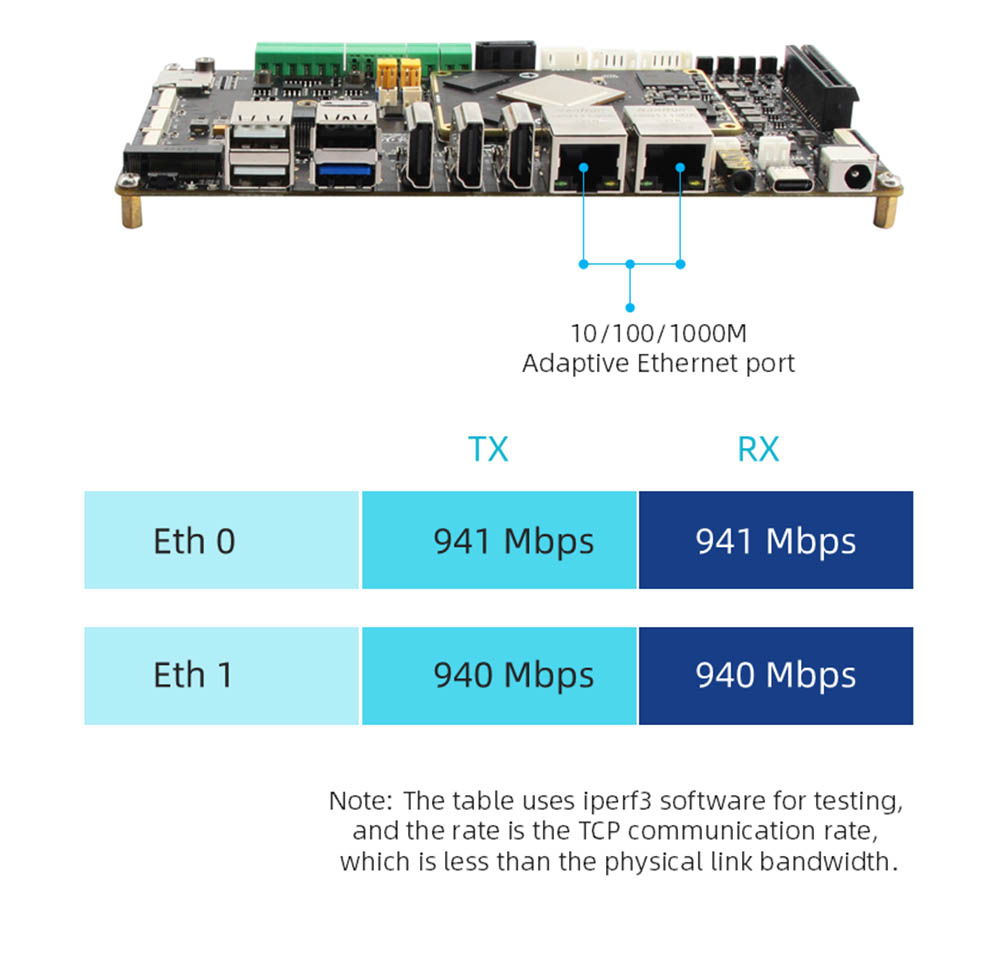

● ईथरनेट: गीगाबिट नेटवर्क पोर्ट*2, समर्थन 10/100/1000MBPS डेटा ट्रांसमिशन दर

● HDMI: HDMI12.0 इनपुट*1, 3840x2160@60fps तक; HDMI2.1 आउटपुट*2, अन्य स्क्रीन के साथ कई स्क्रीन का समर्थन करता है, अधिकतम रिज़ॉल्यूशन 7680x4320@60Hz (8K रिज़ॉल्यूशन)

● MIPI-DSI: MIPI स्क्रीन इंटरफ़ेस*2 (फ्रंट*1, बैक*1), को वाइल्डफायर MIPI स्क्रीन में प्लग किया जा सकता है, अन्य स्क्रीन के साथ कई स्क्रीन का समर्थन करता है; सिंगल MIPI मोड अधिकतम रिज़ॉल्यूशन 1920*1080@60Hz

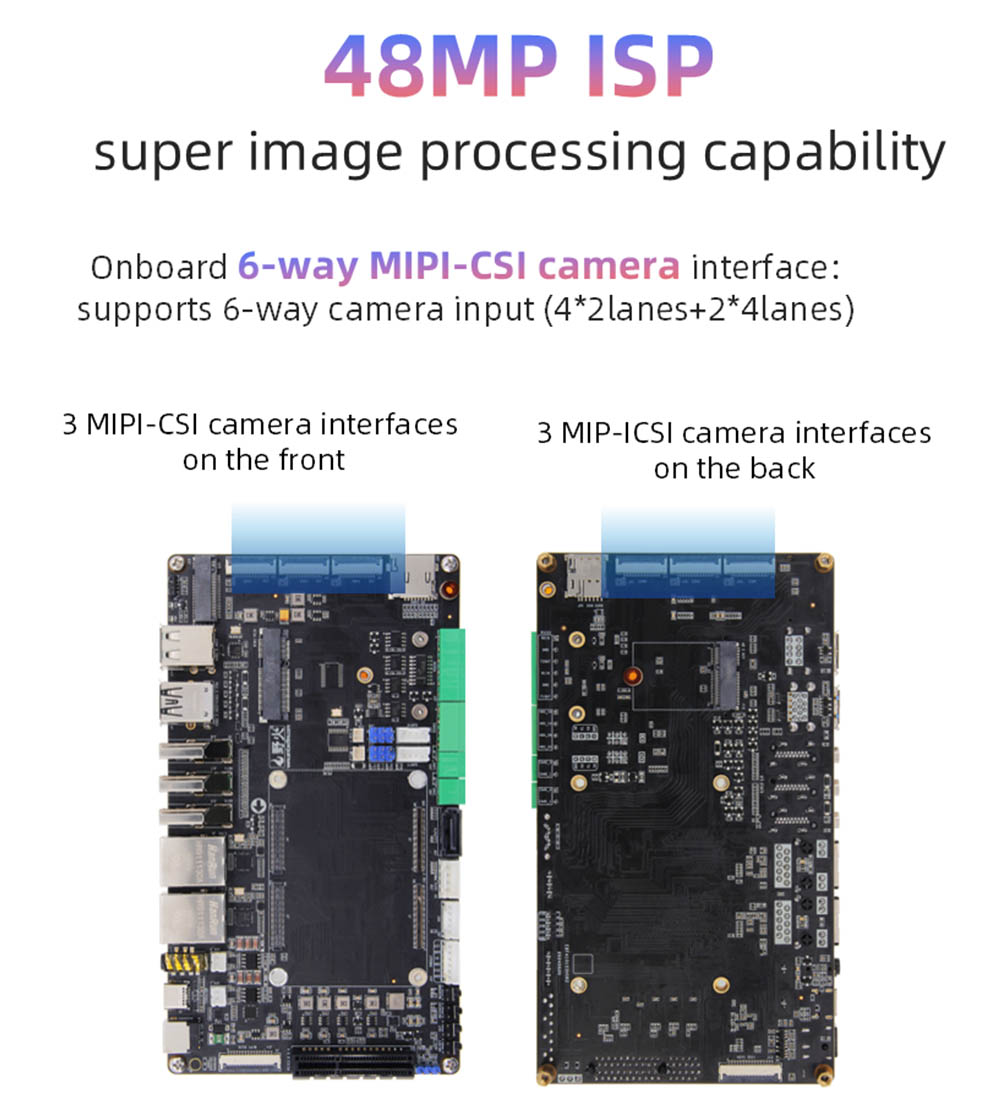

● MIPI-CSI: MIPI कैमरा इंटरफ़ेस*6 (फ्रंट*3, बैक*3), वाइल्डफायर MIPI कैमरे में प्लग किया जा सकता है

● USB2.0: USB-HOSTTYPE-A इंटरफ़ेस*3

● USB3.0: USB-OTGTYPE-A इंटरफ़ेस*1; टाइप-सी इंटरफ़ेस*1, का उपयोग फर्मवेयर जलने के लिए किया जा सकता है, DP1.4 प्रोटोकॉल का समर्थन करता है

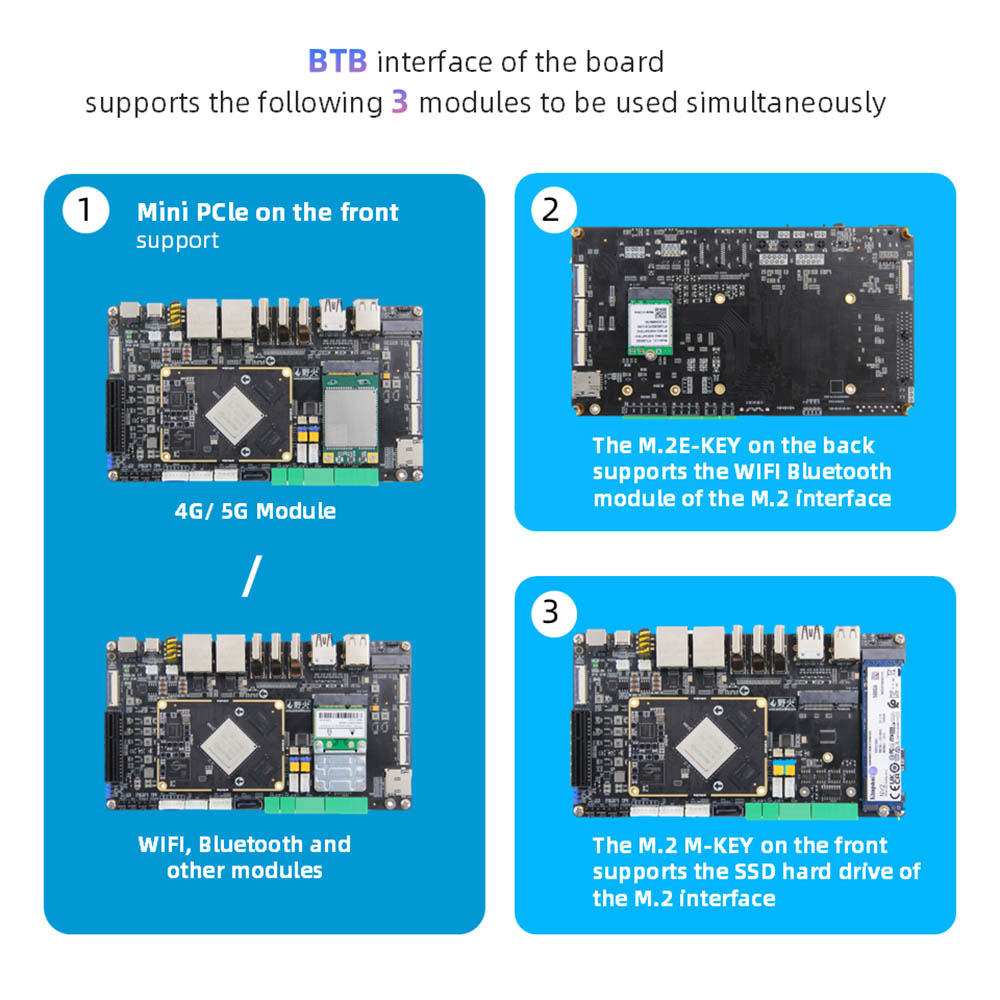

● PCLE इंटरफ़ेस: मिनी-PCLE इंटरफ़ेस*1, का उपयोग पूर्ण-ऊंचाई या आधी ऊंचाई वाले वाईफाई नेटवर्क कार्ड, 4 जी मॉड्यूल या अन्य मिनी-पीसीएल इंटरफ़ेस मॉड्यूल के साथ किया जा सकता है: PCLE3.0x4 इंटरफ़ेस*1

● M.2 इंटरफ़ेस: M.2ekey इंटरफ़ेस*1, M.2 E-key वायरलेस नेटवर्क कार्ड मॉड्यूल का समर्थन करता है; M.2 M कुंजी इंटरफ़ेस*1, M.2 M-key PCLE3.0*4LANES विनिर्देश 2280 हार्ड डिस्क का समर्थन करता है

● टीएफ कार्ड धारक: माइक्रो एसडी (टीएफ) कार्ड धारक*1, टीएफ कार्ड बूट सिस्टम का समर्थन करता है, 512 जीबी तक

● सिम कार्ड धारक: सिम कार्ड धारक*1, सिम कार्ड फ़ंक्शन को 4 जी मॉड्यूल के साथ उपयोग करने की आवश्यकता है

● SATA इंटरफ़ेस: मानक SATA इंटरफ़ेस*1; SATA पावर इंटरफ़ेस*1, 12V आउटपुट का समर्थन करता है

● कर सकते हैं:*2 कर सकते हैं

● ADC: ADC अधिग्रहण इंटरफ़ेस*1

● डिबग सीरियल पोर्ट:

● डिबग सीरियल पोर्ट*1 (UART2), डिफ़ॉल्ट पैरामीटर 1500000-8-N-1; UART सीरियल पोर्ट*2 (UART7 & UART9); Rs232*2 (uart4 & uart7);

● RS485*2 (UART4 & UART7); Rs232/rs485 चयन जम्पर इंटरफ़ेस*2

● ऑडियो: ऑनबोर्ड माइक माइक्रोफोन*1; एसपीके स्पीकर इंटरफ़ेस*2, 3W पावर स्पीकर हेडफोन आउटपुट + माइक्रोफोन इनपुट 2-इन -1 इंटरफ़ेस*1 कनेक्ट कर सकते हैं

● बटन: ऑन/ऑफ बटन*1; मास्क्रोम बटन*1; रिकवरी बटन*1; बटन को रीसेट करें*

● एलईडी: पावर इंडिकेटर*1; सिस्टम इंडिकेटर*1

● इन्फ्रारेड रिसीवर: इन्फ्रारेड रिमोट कंट्रोल फ़ंक्शन का समर्थन करें
