RK3576 चिप क्या है?

RockChip RK3576 दूसरी पीढ़ी के 8NM हाई-परफॉर्मेंस AIOT प्लेटफॉर्म एक उच्च-प्रदर्शन, कम-शक्ति SOC (सिस्टम-ऑन-चिप) प्रोसेसर है, जो विभिन्न प्रकार के एप्लिकेशन परिदृश्यों जैसे एआरएम-आधारित पीसी, एज कंप्यूटिंग डिवाइस और व्यक्तिगत मोबाइल इंटरनेट डिवाइस के लिए उपयुक्त है। यह एआरएम आर्किटेक्चर के आधार पर आठ-कोर सीपीयू का उपयोग करता है, एक स्वतंत्र 6TOPS (प्रति सेकंड TERA संचालन) NPU (न्यूरल नेटवर्क क्वाड प्रोसेसिंग यूनिट) को एकीकृत करता है, GPU, MCU, VPU जैसे कई कंप्यूटिंग कोर को एकीकृत करता है, और अलॉट में जटिल दृश्य आवश्यकताओं को पूरा करने के लिए एक समृद्ध परिधीय इंटरफ़ेस है। इसके अलावा, RK3576 भी UFS (यूनिवर्सल फ्लैश स्टोरेज) स्टोरेज का समर्थन करता है, जो कुशल डेटा स्टोरेज और रीडिंग क्षमताओं को प्रदान करता है।

एआरएम एम्बेडेड विकास के लिए समर्पित थिंककोर तकनीक, वर्तमान में RK3576 कोर बोर्ड विकसित किया है और अनुकूलन और द्रव्यमान उत्पादन का समर्थन करता है

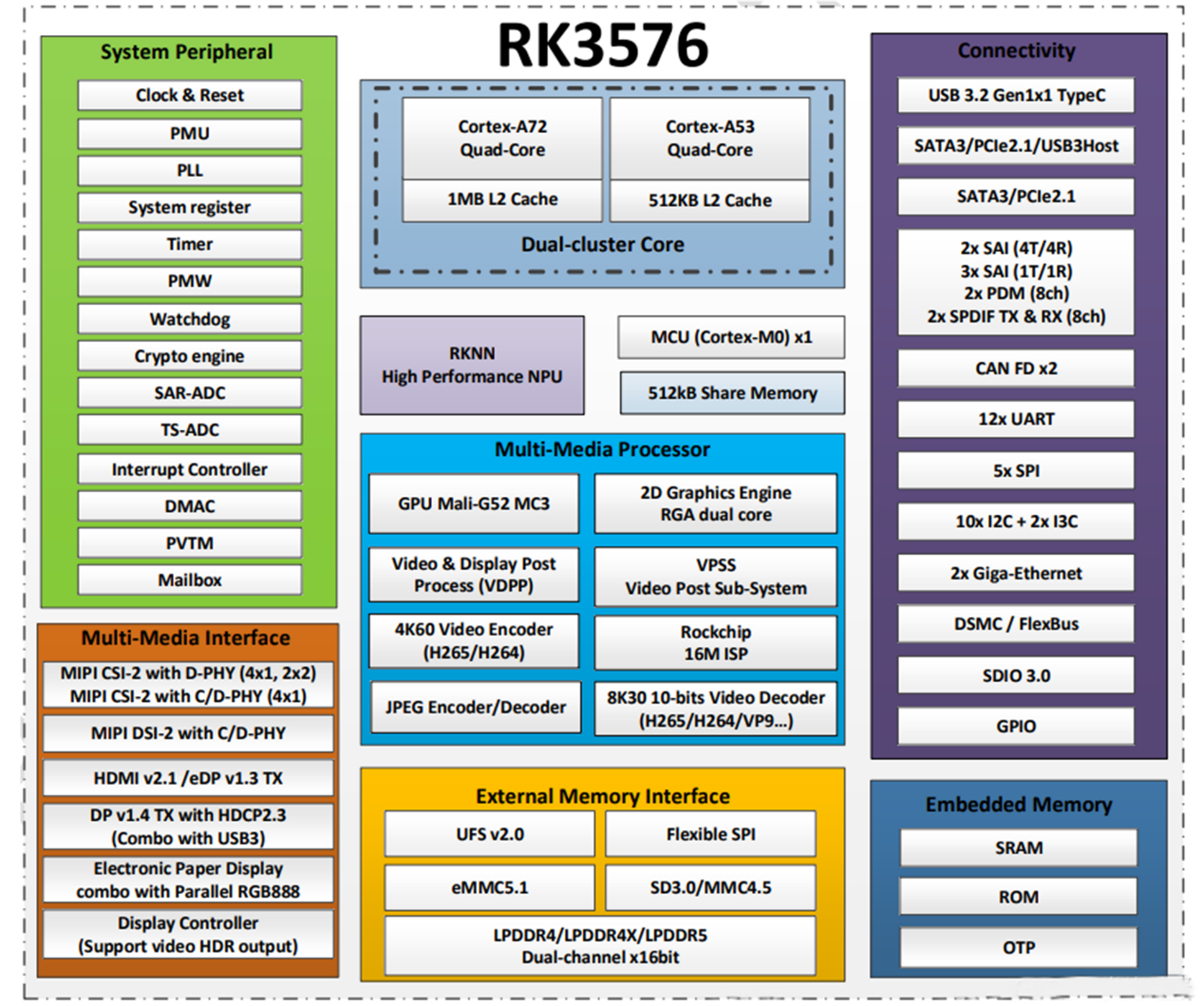

2। 2। RK3576 विनिर्देश विश्लेषण

CPU:

4 कॉर्टेक्स-ए 72 कोर (2.2 गीगाहर्ट्ज) और 4 कॉर्टेक्स-ए 53 कोर (1.8 गीगाहर्ट्ज) के साथ ऑक्टा-कोर एआरएम प्रोसेसर

400MHz पर उपयोगकर्ता-उन्मुख ARM CORTEX-M0 MCU

GPU:

आर्म माली-G52 MC3 @ 1GHz

OpenGL ES 1.1, 2.0 और 3.2 का समर्थन करता है

ज्वालामुखी 1.1 का समर्थन करें

OpenCL 2.0 पूर्ण प्रोफ़ाइल का समर्थन करता है

AFBC (एआरएम फ्रेम बफर संपीड़न) का समर्थन करता है

DDR:

दोहरी 32-बिट lpddr4/lpddr4x/lpddr5

Vpu:

8KP30 H.265, AV1, VP9, ​​AVS2 वीडियो डिकोडर

4KP120 H.265, AV1, VP9, ​​AVS2 वीडियो डिकोडर

4KP60 H.265, H.264, AV1, VP9, ​​AVS2 वीडियो डिकोडर

4KP60 H.264/H.265 वीडियो एनकोडर

4KP60 एमपीईजी एनकोडर और डिकोडर

GTC:

HDMI 2.1 4KP120 /EDP 1.3 कॉम्बो TX @ 4KP60 कॉम्बो TX

MIPI DSI-2 TX @ 4K60

डिस्प्लेपोर्ट 1.4 TX @ 4K120

EPD (इलेक्ट्रॉनिक पेपर डिस्प्ले) TX @ 2560x1920

समानांतर इंटरफ़ेस (RGB888) TX @ 1080p60

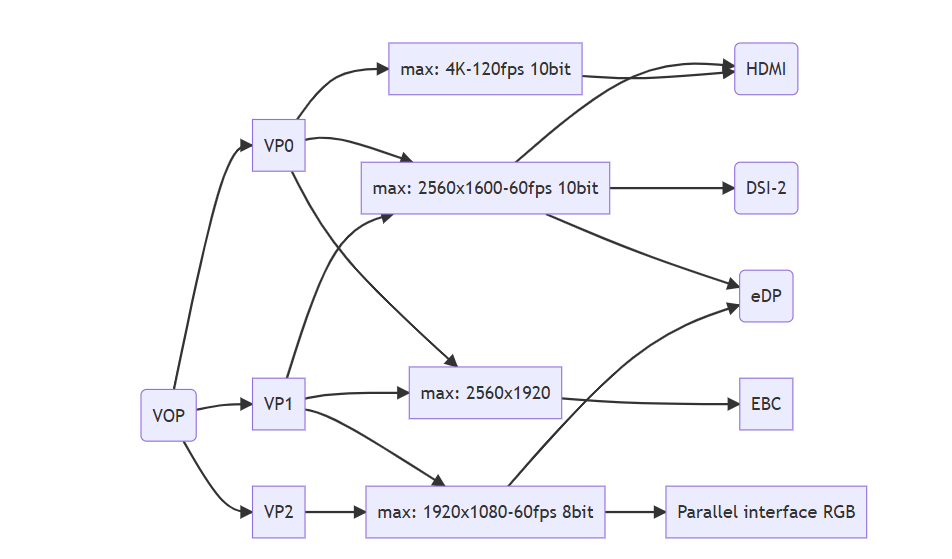

1। ट्रिपल स्क्रीन डिस्प्ले 2.5k+2k+2k का समर्थन करें

2। 2। दोहरी स्क्रीन 4k+ 2k

NPU:

INT8 कंप्यूटिंग पावर 6 टॉप है

दोहरी कोर का समर्थन करें, दोहरे कोर एक साथ या स्वतंत्र रूप से काम कर सकते हैं

1MB आंतरिक SRAM के साथ INT4, INT8, INT16, FP16, BF16 और TF32 कंप्यूटिंग का समर्थन करें

मल्टी-टास्क, मल्टी-स्केनारियो समानांतर क्यू प्रोसेसिंग सपोर्ट डीप लर्निंग फ्रेमवर्क का समर्थन करें: TensorFlow, Caffe, Tflite, Pytorch, Onnx NN, Android NN, E.C.

आरजीए (2 डी ग्राफिक्स इंजन):

रॉकचिप आरजीए v2.5 इंजन, दोहरी कोर अधिकतम रिज़ॉल्यूशन: स्रोत छवि 8192x8192, लक्ष्य छवि 4096x4096 समर्थन ब्लॉक हस्तांतरण और पारदर्शिता मोड रंग भरने, ग्रेडिएंट फिलिंग और पैटर्न भरने सहित

ग्लोबल अल्फा, प्रति-पिक्सेल अल्फा और ग्रेडिएंट सहित अल्फा ब्लेंडिंग का समर्थन करें

1/16 से 16 तक किसी भी गैर-पूर्णांक स्केलिंग अनुपात का समर्थन करें

समर्थन 0, 90, 180, 270

वीडियो इनपुट

एचडीआर के साथ 16 मीटर पिक्सेल आईएसपी (120 डीबी तक)

3 MIPI CSI-2 इंटरफेस का समर्थन करता है

1 MIPI CSI-2 D-PHY (4x1, 2x2) के साथ

1 MIPI CS1-2 C/D-PHY (4x1) के साथ

दो 4-लेन डी-फाई v1.2 इंटरफेस

प्रत्येक इंटरफ़ेस को 2x2 डेटा चैनल पोर्ट के रूप में कॉन्फ़िगर किया जा सकता है

एक 4-लेन (या 3-डेटा ट्रिपल) c/d-phy

D-Phy v2.0 है, जिसमें 4.5gbps की चैनल दर है

C-Phy v1.1 है, जिसमें 2.5gsps की ट्रिपल दर है

प्रत्येक पोर्ट 4 वर्चुअल चैनलों का समर्थन करता है

डीवीपी इंटरफ़ेस

एक डीवीपी 8/10/12

16-बिट

8/10/12/16 बिट्स, 150MHz I/O फ़्रीक्वेंसी सपोर्ट BT.601/BT.656 और BT.1120 VI इंटरफेस तक Pixel घड़ी, क्षैतिज सिंक, और वर्टिकल सिंक पोलरिटी सपोर्ट 2/4-वे मल्टीप्लेक्सिंग बाईटिंग फॉर्मेटिंग फॉर्मेटिंग फॉर्मेटिंग बाईटिंग फॉर्मेट। BT.656/BT.1120

भंडारण

एचएस-जी 3 (12 जीबीपीएस) के साथ यूएफएस 2.1

एफएसपीआई (आठ चैनल)

EMMC 5.1

एसडीएमएमसी 3.0

कैमरा अगर

2 MIPI CSI-2 D-PHY के साथ (4x1 या 2x2 से बना हो सकता है)

1 MIPI CSI-2 C/D-PHY (4x1) के साथ

1x 8110112116-बिट डीवीपी

छवि गुणवत्ता-deinterlacing, denoising, स्केलिंग, प्रबंधन इंजन, तीक्ष्णता, एज स्मूथिंग, DCI-HIST, 3D-LUT, ACM, HDR

ऑडियो

I2S/TDM/PCM (2x 4t4r, 3x 2t2r), 2x 8ch PDM, 2x S/PDIFASRC (2x 2ch + 2x 4ch)

नेटवर्क

2x RGMI इंटरफेस, यानी दोहरी गीगाबिट ईथरनेट

। USB

1x USB 3.2 जनरल 1, डिस्प्लेपोर्ट के साथ टाइप-सी ऑल्ट मोड का समर्थन करता है

। पक्का

1 PCLE 2.1/SATA 3.1/USB 3.2 Gen1 मल्टीप्लेक्स पोर्ट

1 PCLE 2.1/SATA 3.1 मल्टीप्लेक्स पोर्ट

अन्य 1/0

कैन एफडी, I2C, SPI, UART, GPIO

सुरक्षा (एआरएम ट्रस्टज़ोन सुरक्षा विस्तार)

आर्म ट्रस्टज़ोन सुरक्षा विस्तार

सुरक्षित बूट/कुंजी सीढ़ी/ओटीपी

क्रिप्टो इंजन (आरएसए, ईसीसी, हैश, डेस, एईएस, एसएचए, एसएम)

पैकेट:16x17 मिमी, 0.65 पिच, एफसीसीएसपी पैकेज
